XPS文件用什么打開

XPS Peak軟件擬合數(shù)據(jù)的簡單步驟:

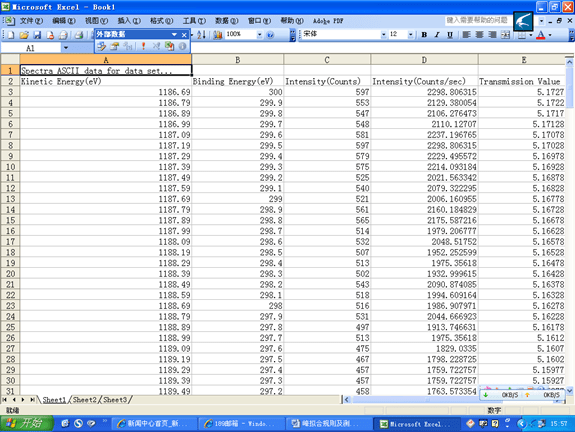

用excel調(diào)入外部數(shù)據(jù)打開數(shù)據(jù)文件。

1. Excel中的數(shù)據(jù)轉(zhuǎn)換成TXT格式

從Excel中的數(shù)據(jù)只選擇要進(jìn)行擬合的數(shù)據(jù)點，copy至txt文本中，即BD兩列數(shù)據(jù)，另存為*.txt文件。

2.XPS Peak41中導(dǎo)入數(shù)據(jù)

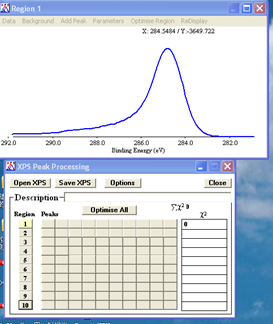

打開xps peak 41分峰軟件,在XPS Peak Fit窗口中,從Data菜單中選擇Import (ASCII),即可將轉(zhuǎn)換好的txt文本導(dǎo)入,出現(xiàn)譜線

3.扣背底

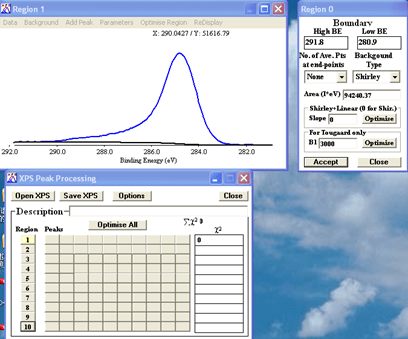

在打開的Region 1窗口中，點擊 Backgrond，選擇Boundary的默認(rèn)值，即不改變High BE和Low BE的位置，Type一般選擇Shirley類型扣背底

4.加峰

選擇Add Peak，選擇合適的Peak Type(如s,p,d,f),在Position處選擇希望的峰位，需固定時點fix前的小方框,同時還可選半峰寬（FWHM）、峰面積等。各項中的constaints可用來固定此峰與另一峰的關(guān)系。如W4f中同一價態(tài)的W4f7/2和W4f5/2的峰位間距可固定為2.15eV，峰面積比可固定為4:3等，對于% Lorentzian-Gaussian選項中的fix先去掉對勾，點擊Accept完成對該峰的設(shè)置。點Delete Peak可去掉此峰。再選擇Add Peak可以增加新的峰，如此重復(fù)。注意：% Lorentzian-Gaussian值最后固定為20%左右。

加峰界面

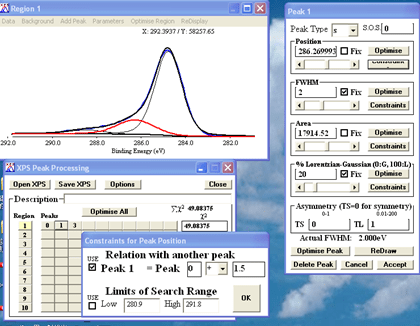

舉例：對峰的限制constraints，峰1的峰位=峰0峰位+1.5

5.擬合

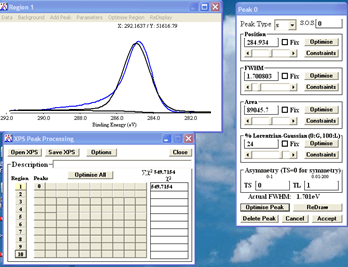

選好所需擬合峰的個數(shù)及大致參數(shù)后，點XPS Peak Processing中的Optimise All進(jìn)行擬合，觀察擬合后總峰與原始峰的重合情況，如不好，可多次點Optimise All

6.參數(shù)查看

擬合完成后，分別點XPS Peak Processing窗口總的Region Peaks下方的0、1、2等，可查看每個峰的參數(shù)，此時XPS峰中變紅的曲線為被選中的峰。如對擬合結(jié)果不滿意，可改變這些峰的參數(shù)，然后再點擊Optimise All

7.XPS存圖

點Save XPS可將譜圖存為.xps格式的圖，下回要打開時點Open XPS可以打開這副圖，并可對圖進(jìn)行編輯

8.XPS圖的數(shù)據(jù)輸出

a.點擊Data中的Export（spetrum），可將擬合好的數(shù)據(jù)存為.dat格式的ASCII文件（該文件可用記事本打開），然后再Origin中導(dǎo)入該ASCII文件，可得到一個包含多列的數(shù)據(jù)表，這里需要注意的是每列的抬頭名稱出錯（如.dat文件中的Raw Intensity分開到兩列中作為兩列的抬頭，即Raw、Intensity），這時需要根據(jù)做出的圖與.xps原始譜圖比較，更改每列的名稱，即可得到正確的譜圖

b.點擊Data中的Export（Peak Parameters），即將各峰參數(shù)導(dǎo)出為.par格式的文件（也可用記事本打開），通過峰面積可計算某元素在不同峰位的化學(xué)態(tài)的含量比

c.點擊Data中的Export to clipboard，即將圖和數(shù)據(jù)都復(fù)制到剪貼板上，打開文檔（如Word），點粘貼，即把圖和數(shù)據(jù)粘貼過去，不過該圖很不清晰

d.點擊Data中的Print with peak parameters，即可打印帶各峰參數(shù)的譜圖

峰擬合中的一些基本原則及參考資料:

1. 元素結(jié)合能數(shù)據(jù)可參考http://srdata.nist.gov/xps/selEnergyType.aspx

2. 譜峰的曲線擬合應(yīng)考慮：合理的化學(xué)與物理意義；合理的半高寬（一般不大于2.7eV，氧化物的半高寬應(yīng)大于單質(zhì)的半高寬）；合理的L/G比（XPS Peak 41分峰軟件中的% Lorentzian-Gaussian）為20%左右；對雙峰還應(yīng)考慮兩個峰的合理間距、強度比等（詳見下面的3，4項）。

3. 對于p、d、f等能級的次能級（如p3/2、p1/2，光電子能譜中一般省略/2，即為p3、p1）強度比是一定的，p3:p1=2:1；d5:d3=3:2，f7:f5=4:3。在峰擬合過程中要遵循該規(guī)則。如W4f中同一價態(tài)的W4f7和W4f5峰面積比應(yīng)為4:3。

4. 對于有能級分裂的能級（p、d、f），分裂的兩個軌道間的距離(doublet seperation)也基本上是固定的，如同一價態(tài)的W4f7和W4f5之間的距離為2.15eV左右，Si2p3和Si2p1差值為1.1eV左右。各元素能級分裂數(shù)據(jù)可參考網(wǎng)上數(shù)據(jù)庫http://srdata.nist.gov/xps/selEnergyType.aspx中 選擇Doublet Seperation項

以上是XPS文件用什么打開的相關(guān)介紹，更多測試需求請聯(lián)系鑠思百檢測工程師。
