棉花在掃描電鏡下是什么形態

棉花是世界上最主要的農作物之一，生產成本低、產量大，適合制作各類衣服、家具布和工業用布。棉花作為我們生活中不可或缺的東西，你想知道棉花的微觀世界是什么樣的嗎？你知道新鮮棉花和成品棉花的微觀形貌有何差別嗎?（說句大實話，小編在接觸掃描電鏡之前，也不知道）下面讓掃描電鏡為你一層一層剖開這神秘的面紗。

新鮮的棉花含有一定的水分，且不導電。對于一般的掃描電鏡來說，樣品倉的真空度要求是比較高的，因此含水樣品是不能直接觀察的，往往需要進行繁瑣脫水處理，或者用環境掃描電鏡（SEM）進行觀察。掃描電鏡的樣品倉采用低真空設計，對含水或不導電的樣品可以直接進行觀察。我們對新鮮的棉花不作任何處理，取一小部分樣品粘在樣品臺上，放入掃描電鏡，直接觀察。從圖中可以看到新鮮的棉花為飽滿的柱狀結構，整齊排列。

圖 1 新鮮棉花的掃描電鏡圖

棉花不導電，但是碳化溫度非常低，高倍下容易被電子束擊穿并碳化。為了觀察更多的表面細節信息，需要對棉花噴金。圖2是噴金后棉花的掃描電鏡圖，左圖為新疆的棉花，右圖為河北的棉花。從圖中可以發現一個有趣的現象，單個棉花絲有棉花節，而且新疆棉花的棉花節要比河北的明顯。棉花表面的微纖絲是呈螺旋狀排布的，這里就可以大膽推測微纖絲的排列對棉花脫水后的形狀有很大的影響。

圖2 (a)新疆棉花

圖2 (b)河北棉花

為了獲得棉花的截面信息，我們用樹脂包埋棉花，做成金相。可以看到單根棉花絲的壁厚為3 μm左右。

圖3 棉花截面

將棉花室溫晾干，我們可以看到一個有趣的現象，掃描電鏡下圓柱狀的棉花絲逐漸變成螺旋狀（圖4），這與棉花微纖絲的排列有關。上文提到過，棉花的微纖絲是呈螺旋狀排列的，脫水時，棉花朝垂直于微纖絲的方向收縮，最終形成螺旋狀結構。

圖4 脫水棉花

棉花絲的粗細，往往影響著棉花成品的觸感與質量。棉花質量的主要指標有長度、馬克隆值、含雜率、品級等。其中馬克隆值是反映棉花纖維細度與成熟度的綜合指標，數值越大，表示棉花絲越粗，成熟度越高。當棉花絲較細時，生長期較短，成紗截面的纖維根數多，強力高，可以紡制中高檔棉紗。因此，對于棉花絲直徑尺寸的檢測有著重要的意義。我們采用掃描電鏡的纖維統計分析測量系統進行測量，這種軟件可以測量從納米到亞微米量級的纖維，數秒之內采集數百纖維的直徑信息，每個數據點均經過50次測量取平均值。根據統計信息自動生成纖維直徑分布柱狀圖，并導出數據文件。從柱狀分布圖，可以直觀地看到所測的棉花的直徑在18 μm左右。

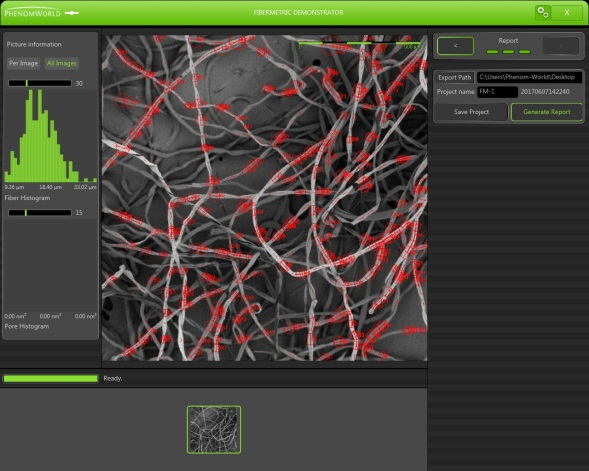

軟件操作界面

纖維測量圖片

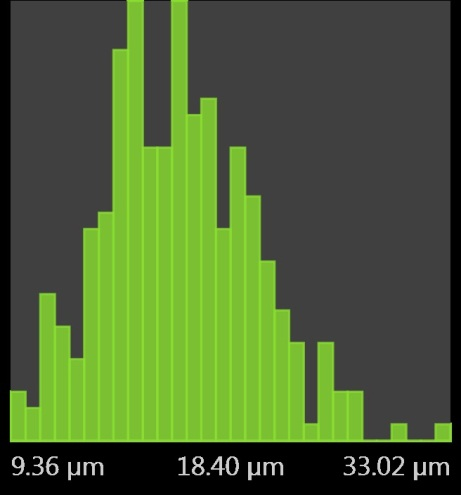

纖維直徑分布柱狀圖

從掃描電鏡下的微觀形態可以看出，掃描電鏡下的棉花其實是纖維，今天就分享到這里，更多測試需求更問題請聯系鑠思百檢測工程師。
