鑠思百檢測可對外提供EPMA測試服務，電子探針x射線顯微分析，是一種顯微分析和成分分析相結合的微區分析。適用于分析試樣中微小區域的化學成分，是研究材料組織結構和元素分布狀態的有效方法。所以，實驗室使用電子探針的小伙伴不在少數，想要更好地掌握探針探針的使用技術，這些基礎知識不容忽略。

電子探針X射線顯微分析儀(Electron probe X-raymicroanalyser , EPMA )的簡稱為電子探針 。電子探針利用0.5μm－1μm的高能電子束激發分析試樣， 通過電子束與試樣相互作用產生的特征X射線、 二次電子、 吸收電子、 背散射電子及陰極熒光等信息來分析試樣的微區內(μm范圍內) 成份、 形貌和化學結合狀態等特征。

電子探針的發展歷史及發展趨勢

? 1932年在柏林由Knoll和Ruska研制出第一臺電子顯微鏡

? 1939年西門子（Siemens） 第一臺透射電鏡（TEM） 商品

? 1949年castaing用TEM改裝成一臺電子探針樣機

? 1951年 6 月， Castaing 在其博士論文中， 提出了EPMA定量分析的基本原理。

? 1956 年由法國 CAMECA公司制成商品EPMA。

? 1960 年掃描型電子探針商品問世。且改善分光晶體， 使元素探測范圍由

Mg12擴展至Be4 。

? 二十世紀70 年代開始， 電子探針和掃描電鏡的功能組合為一體， 同時應用

計算機控制分析過程和進行數據處理。

? 二十世紀80年代后期， 電子探針具有彩色圖像處理和圖像分析功能， 計算

機容量擴大， 使分析速度和數據處理時間縮短。

? 二十世紀90年代中期， 電子探針的結構， 特別是波譜和樣品臺的移動有限

的改進， 編碼定位， 通過鼠標可以準確定波譜和樣品臺位置。

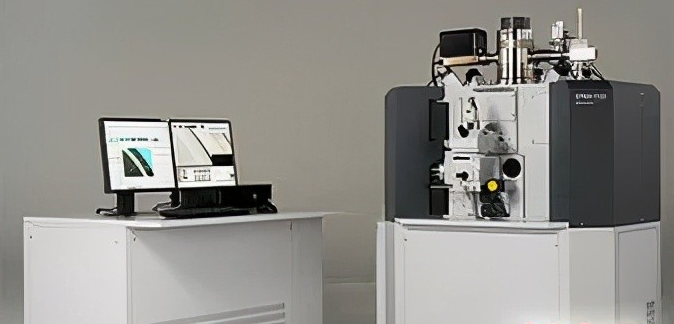

現有EPMA主要生產廠家和產品：日本島津公司EPMA—1720、日本電子公司JXA-8200，以及法國CAMECA公司SXFiveFE。

電子探針的基本原理

1、電子與物質的相互作用

一束細聚焦的電子束轟擊試樣表面時， 入射電子與試樣的原子核和核外電子將產生彈性或非彈性散射作用， 并激發出反映試樣形貌、 結構和組成的各種信息， 有：二次電子、背散射電子、 陰極發光、 特征X射線、 俄歇過程和俄歇電子、吸收電子、 透射電子等。

電子與物質交互作用產生的主要信息

（1）二次電子

入射電子與樣品相互作用后， 使樣品原子較外層電子（價帶或?qū)щ娮樱?電離產生的電子， 稱二次電子。二次電子能量比較低， 習慣上把能量小于50eV電子統稱為二次電子， 僅在樣品表面5nm－10nm的深度內才能逸出表面， 這是二次電子分辨率高的重要原因之一。

（2）二次電子及二次電子像

當入射電子與樣品相互作用時， 入射電子與核外電子發生能量傳遞， 一般至幾十個電子伏特。如果核外電子所獲得的能量大于其臨界電離能， 則該電子可脫離原子成為自由電子， 如果這些自由電子離樣品表面很近， 而且其能量大于相應的逸出能， 則可能從樣品表面逸出而成為二次電子。

二次電子像是表面形貌襯度， 它是利用對樣品表面形貌變化敏感的物理信號作為調節信號得到的一種像襯度。因為二次電子信號主要來處樣品表層5－10nm的深度范圍， 它的強度與原子序數沒有明確的關系， 而對微區表面相對于入射電子束的方向卻十分敏感， 二次電子像分辨率比較高， 所以適用于顯示形貌襯度。

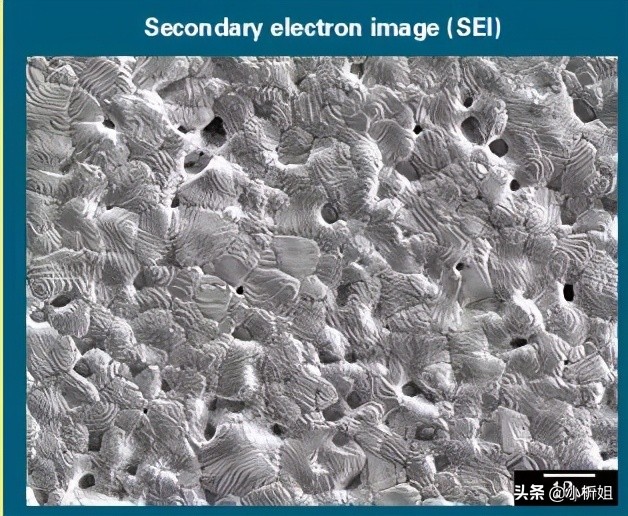

二次電子像

（3）背散射電子及背散射電子像

背散射電子是指入射電子與樣品相互作用(彈性和非彈性散射) 之后， 再次逸出樣品表面的高能電子， 其能量接近于入射電子能量( E。) 。背散射電子能量大于50eV，小于等于入射電子能量。背射電子的產額隨樣品的原子序數增大而增加， 所以背散射電子信號的強度與樣品的化學組成有關， 即與組成樣品的各元素平均原子序數有關。樣品平均原子序數越大， 產生的背散射電子數目越多， 圖像的亮度越大， 反之亦然。背散射電子也反映樣品形貌信息。

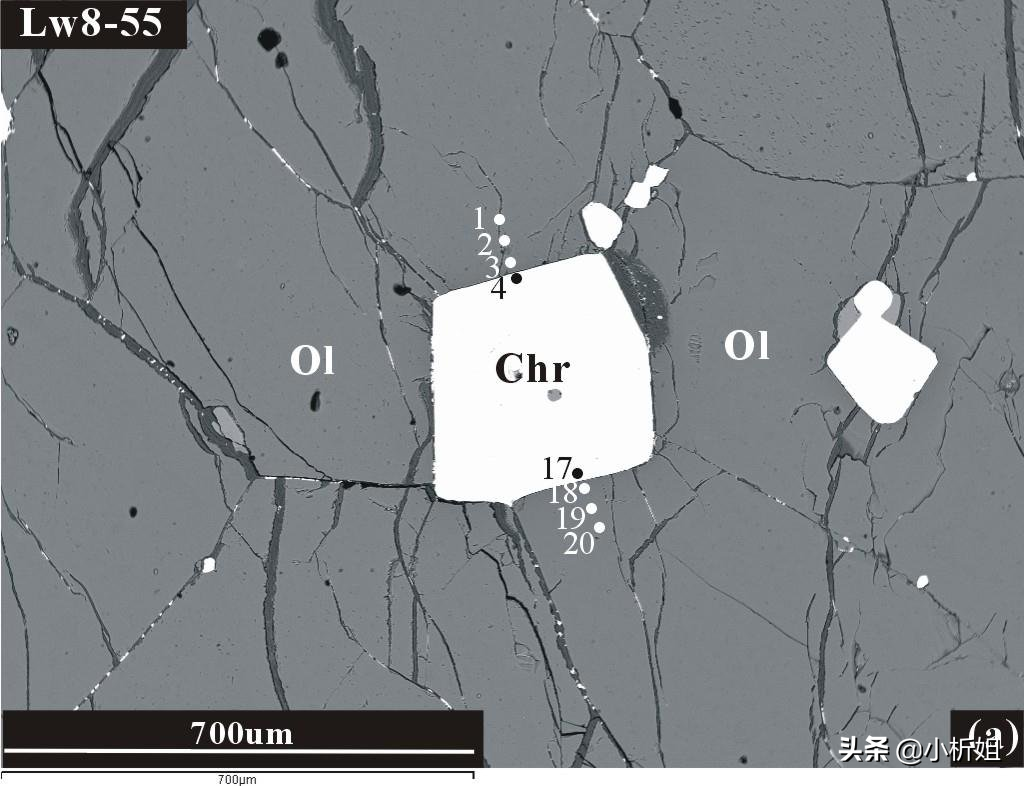

背散射電子像(Backscatter electron image,BSE)

（4）陰極發光

陰極發光是指晶體物質在高能電子的照射下， 發射出可見光紅外或紫外光的現象。陰極發光現象和發光能力、 波長等均與材料基體物質種類和含量有關。陰極發光效應對樣品中少量元素分布非常敏感， 可以作為電子探針微區分析的一個補充， 根據發光顏色或分光后檢測波長即可進行元素分析。

從陰極發光的強度差異還可以判斷一些礦物及半導體中雜質原子分布的不均勻性。例如半導體和一些氧化物、 礦物等， 用EPMA的同軸光學顯微鏡可以直接觀察可見光， 還可以用分光光度計進行分光和檢測其強度來進行元素分析。陰極發光現象是了解物質結合狀態與結晶狀態， 是否含有雜質元素等最有效的手段。

（5）特征 X 射線

高能電子入射到樣品時， 樣品中元素的原子內殼層(如K、 L 殼層) 處于激發態，原子較外層電子將迅速躍遷到有空位的內殼層， 以填補空位降低原子系統的總能量，并以特征X射線釋放出多余的能量。

（6）吸收電子

入射電子與樣品相互作用后， 能量耗盡的電子稱吸收電子。吸收電子的信號強度與背散射電子的信號強度相反， 即背散射電子的信號強度弱， 則吸收電子的強度就強， 反之亦然， 所以吸收電子像的襯度與背散射電子像的襯度相反。通常吸收電子像分辨率不如背散射電子像， 一般很少用。

（7）透射電子

當電子束入射到薄的樣品上， 如果樣品厚度比入射電子的有效穿透深度小得多， 會有一定的入射電子穿透樣品， 這部分電子稱為透射電子。電子的穿透能力與加速電壓有關， 加速電壓高則入射電子能量大， 穿透能力強。透射電子數目與樣品厚度成反比， 與原子序數成正比。

用途：可通過電子能量損失的方法， 測定樣品成分；可觀察樣品形貌；可進行電子衍射晶體結構分析。

（8）俄歇電子

入射電子與樣品相互作用后， 元素原子內層軌道的電子轟擊出來成為自由電子或二次電子， 而留下空位， 從而原子不穩定。則外層高能電子填充空位， 釋放出能量， 釋放的能量一方面以輻射特征X射線的方式釋放， 另一方面釋放的能量被該原子吸收， 從而從另一軌道上轟擊出電子， 該電子為俄歇電子。

俄歇電子發生的幾率隨原子序數的減少而增加，能量較低，逸出深度≈10?。俄歇電子的能量對于各元素是特征的?？捎脕矸治鰳悠繁砻娴某煞?， 適合輕元素和超輕元素分析。

2、EPMA定性分析原理

（1）Moseley 定律：

υ =K（Z-σ）2

υ 為產生特性X射線的頻率， Z為產生特性X射線元素的原子序數， K、 σ 為常數。

由（1-1） 可知組成樣品元素的原子序數 Z與它產生的特征 X射線頻率(υ)有對應關系， 即每一種元素都有一個特定頻率或波長的特征 X射線與之相對應， 它不隨入射電子的能量而變化。

（2）Bragg晶體衍射的原理

nλ=2dsinθ（n=1,2,3）

d 為晶體面間距， θ 為X射線入射角， λ 產生的特征X射線波長。

注意：對同一衍射晶體， 其每一個不同的θ角對應不同波長的衍射線。分光晶體能將樣品中各元素與電子相互作用產生的一系列不同波長的特征X射線區分離開來。

3、EPMA 定量分析原理

樣品中A元素的相對含量CA 與該元素產生的特征X射線的強度IA(X射線計數)成正比：

CA ∝IA ， 如果在相同的電子探針分析條件下， 同時測量樣品和已知成份的標樣中 A 元素的同名 X射線(如 Kα線)強度， 經過修正計算， 就可以得出樣品中 A元素的相對百分含量 CA ：

CA = KIA\I(A)

式中CA 為某 A元素的百分含量， K為常數， 根據不同的修正方法 K可用不同的表達式表示，IA和I(A)分別為樣品中和標樣中A元素的特征 X射線強度，同樣方法可求出樣品中其它元素的百分含量。

定量分析的校正及計算要分兩部分：

? 分析數據預處理：對實際測量的X射線強度要進行死時間校正、 背景校正、 譜線干擾校正以期獲得真實的X射線強度比。

? 修正計算：將元素的特征X射線強度比轉換為元素的真實質量濃度。由于標樣和待測樣的組成不同，入射電子和樣品原子作用的效果不同， 故X射線強度比不能等于元素的質量濃度?，F(xiàn)有的修正方法有ZAF法、α因子法、 B/A法及校正曲線法。

（1）背景修正

背景來源：電子束與樣品相互作用產生的軔致輻射構成X射線連續譜， 是X射線測量中的不可避免和不可忽視的主要背景來源。其次是作用過程中產生的散射和儀器的電子噪聲。

扣除方法：

• 背景是X射線波長的線性函數：在譜峰兩側偏離0.1埃或布拉格角2° 的位置分別測量取平均值， 即為譜峰中心背景。

• 背景強度不是波長的線性函數：在曲線兩側各測兩個以上背景值， 然后繪出背景軌跡， 直接讀取峰值處背景。

（2）死時間校正

死時間：一個脈沖計數到達后， 計數系統對其他脈沖不予響應的那段時間。計數率越高產生的死時間計數損失越大。標樣和待測樣計數率不同，死時間計數損失則不同， 要進行校正。

實際記錄的X射線強度為：I=I′ /(1-τI′ ) (1-4)

EPMA發展趨勢

向更自動化、 操作更方便、 更微區、 更微量、 功能更多的方向發展。

彩色圖像處理和圖像分析功能會更完善，定量分析結果的準確度會提高， 特別是對超輕元素(Z<1 0) 的定量分析方法將會逐步完善。

電子探針因出色的微區元素分析能力，被廣泛應用于材料質量解析、失效分析及熱處理工藝等研究。
