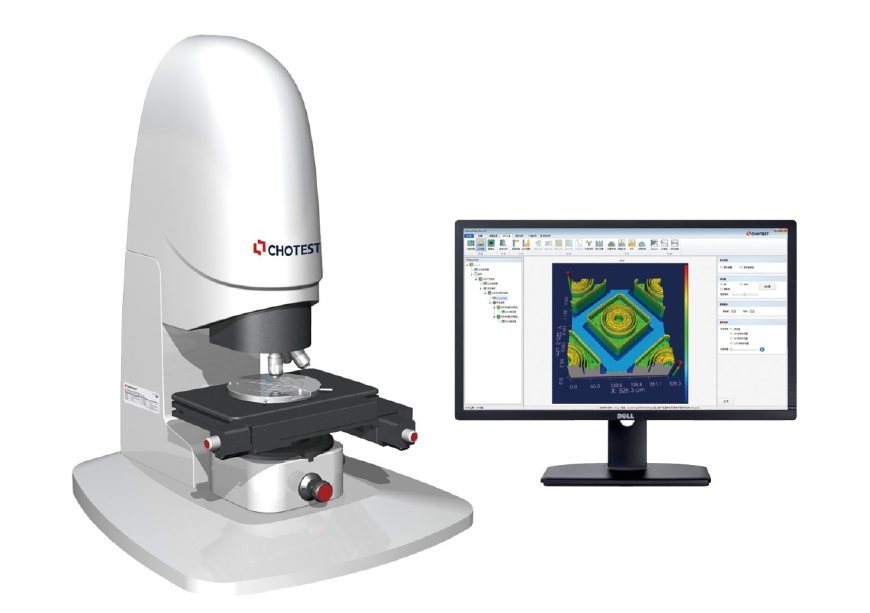

白光干涉儀儀器介紹

表面三維微觀形貌測量意義

在生產中，表面三維微觀形貌對工程零件的許多技術性能的評價具有最直接的影響，而且表面三維評定參數由于能更全面、更真實地反映零件表面的特征及衡量表面的質量而越來越受到重視，因此表面三維微觀形貌的測量就越顯重要。通過對三維形貌的測量可以比較全面地評定表面質量的優劣，進而確認加工方法的好壞及設計要求的合理性，這樣就可以反過來通過指導加工、優化加工工藝以加工出高質量的表面，確保零件使用功能的實現。

表面三維微觀形貌的測量方法非常豐富，通?？煞譃榻佑|式和非接觸式兩種，其中以非接觸式測量方法為主。下面介紹其中一種近年來國際上研究比較多的、發展也相對比較成熟的技術：掃描白光干涉法測量表面三維微觀形貌技術。

白光干涉掃描原理

在利用白光干涉測量表面三維形貌的過程中，對于被測表面上某一點來說，為了定位其零光程差位置，必須采用某種掃描方式改變參考鏡或者被測表面的位置，以此來獲得該點光強變化的離散數據，然后依據白光干涉的典型特征來判別并提取最佳干涉位置。因此稱這種方法為掃描白光干涉測量法。

圖1(a)所示為白光干涉儀架構圖，圖1(b)所示為儀器測量原理圖，光學系統可采用基本的Michelson式干涉儀結構，只是在參考鏡后安裝有微驅動裝置．而被測表面代替了另一個反射鏡。測量時通過計算機控制徽驅動裝置的進給帶動參考鏡的進給，這樣被測樣本表面的不同高度平面就會逐漸進入干涉區，如果在充足的掃描范圍內進給，被測樣本表面的整個高度范圍都可以通過最佳干涉位置。將每步的干涉圖樣由圖像傳感器(CCD攝像頭)采集，視頻信號通過圖像采集卡轉換成數字信號并存儲于計算機內存中，利用與被測面對應的各像素點相關的干涉數據，基于白光干涉的典型特征，通過采用某種最佳干涉位置識別算法對干涉圖樣數據進行分析處理，提取出特征點位置（最佳干涉位置J，進而就很容易得到各像素點的相對高度，這樣便實現了對三維形貌的測量。

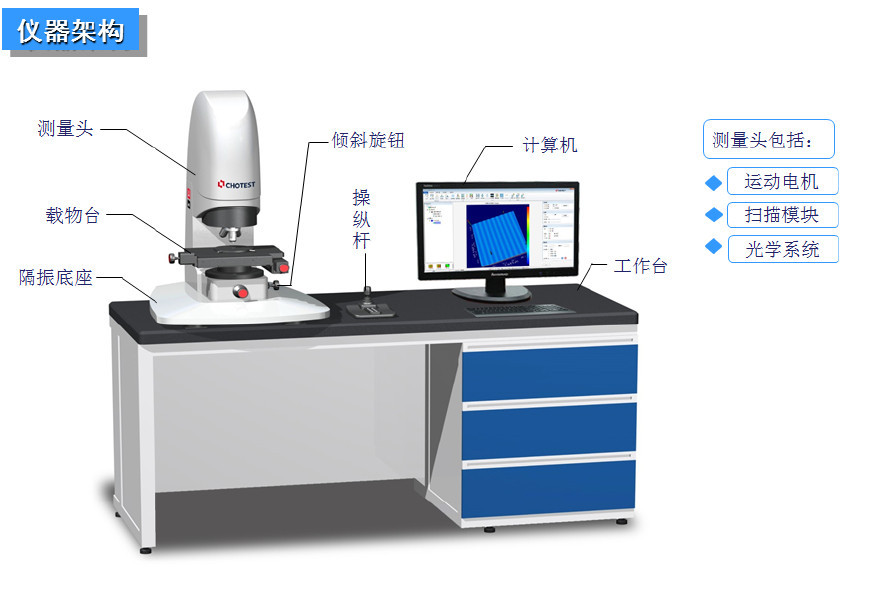

1(a)

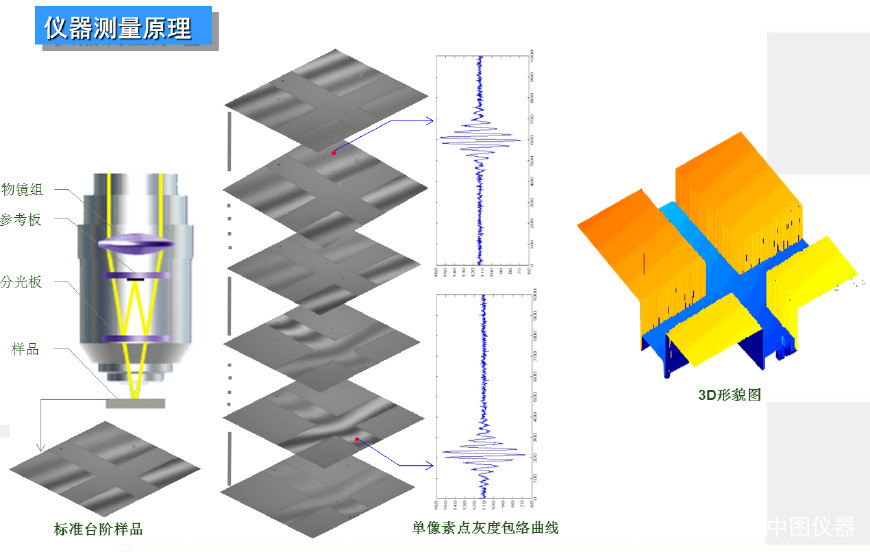

1(b)

由于傳統干涉法存在的局限性，使得當表面微觀高度不連續性超過1/4窄帶光源波長時，由于條紋的周期性使得不易精確分辨，從而無法進行微觀高度超過十幾微米的大范圍測量。而掃描白光干涉測量法克服了傳統窄帶光相移干涉測量中的測量范圍小的不足：一方面由于零級條紋的特征相對其它級別條紋來說區別比較明顯，因此易于辨別和定位I另一方面．由于零光程差附近光強呈非周期性，因此它有效地消除了相模糊誤差，減少了對測量范圍的限制。中圖儀器公司的三維輪廓儀產品垂直測量范圍都可達10mm。

掃描白光干涉法三維輪廓儀采用微驅動裝置驅動參考鏡的激進給。由于一般微進給的步距精度都比較高，因此可以保證該方法能夠達到較高的測量精度。

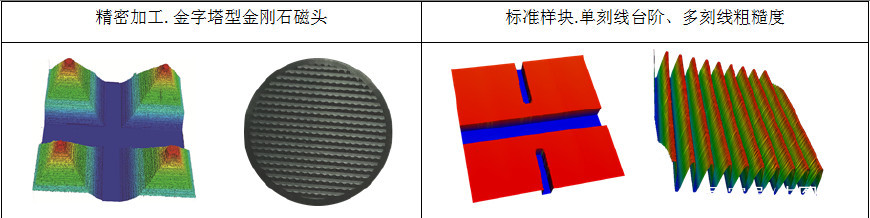

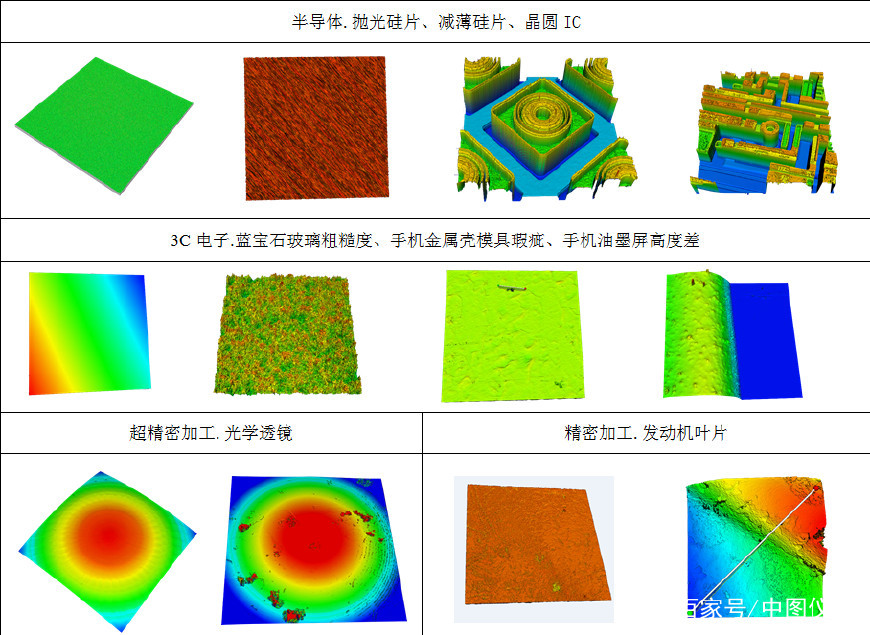

白光干涉表面三維輪廓儀典型應用

對各種產品、部件和材料表面的平面度、粗糙度、波紋度、面形輪廓、表面缺陷、磨損情況、腐蝕情況、孔隙間隙、臺階高度、彎曲變形情況、加工情況等表面形貌特征進行測量和分析。

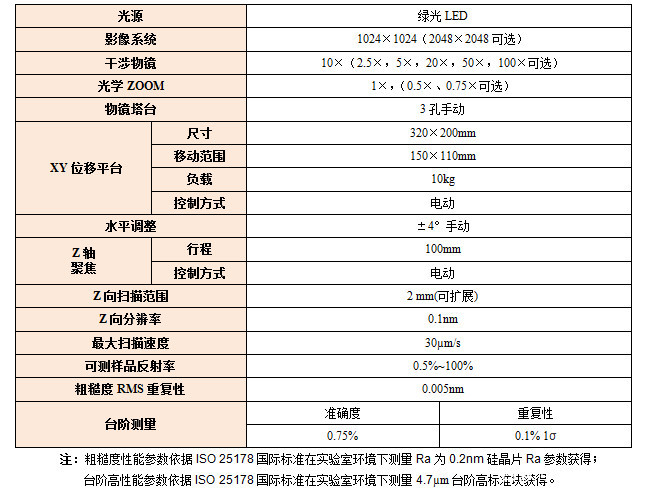

白光干涉表面三維輪廓儀主要技術指標：
