鑠思百檢測可提供粒度分析測試服務。傳統的 DLS 技術是表征納米顆粒粒度的有力手段。然而，由于激光束被樣品吸收并能引起干涉效應，在深色介質中變得無能為力。在高濃縮樣品的情況下，多重散射的現象也會使測量產生偏差。為了解決這些問題，本文提出了一種新穎的光學設計結構，結合了背散射檢測技術和控制樣品厚度的功能。通過對乳膠分散體系的測試結果，論述了這些改進的益處。最新的算法實現了 DLS 的粒度分布的測定。

1. 傳統動態光散射的原理和局限性

1.1 原理

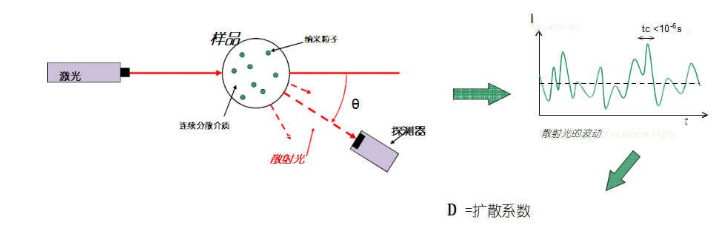

動態光散射（DLS）是一種非常成熟的技術，用于測量分散或溶解在液體中的粒度和粒度分布?；趯?duì)由顆粒的布朗運動引起的散射光波動的分析，提供了納米到幾微米的粒度測量。其原理是分析懸濁液在給定角度下散射光隨時間的變化（圖 1）。由散射光強度波動得出的相關計算可以確定布朗顆粒的擴散系數 D。

通過斯托克斯-愛因斯坦定律（方程式 1）得出粒度信息：

其中 D 是擴散系數，Kb 是玻爾茲曼常數，T 是溫度，η是連續分散介質粘度，Rh 是流體力學半徑。該定律僅適用于沒有相互作用的均勻致密球體。它反映了這樣一個事實，在連續分散介質的粘度和溫度恒定的情況下，顆粒越大，它們?cè)诮橘|(zhì)中的移動就越慢。還要注意，物體的流體動力學半徑等 于其致密核心的半徑，加上其表面上吸附分子層的厚度(如聚合物、表面活性劑等)，再加上其溶劑化層(反離子隨顆粒移動)的厚度(圖 2)。因此，與其它技術(如透射電子顯微鏡)測量的半徑相比，流體動力學半徑可以提供額外的信息。

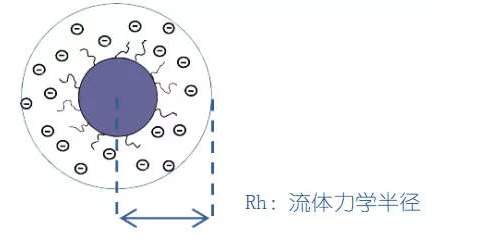

圖 2. 流體聚合物的流體力學半徑

然而，傳統的 DLS 技術有著明顯的局限性，尤其是在分析深色和高濃分散體系時。實際上，傳統的 DLS 在不透明的介質中變得無效，因?yàn)闆](méi)有光透過樣品。此外，低熱容溶劑或有機組分對入射激光光束[2]的吸收引起的熱效應極為敏感。這種現象通常被低估，例如，僅將黑色墨水添加到乳膠分散體系中，就會明顯影響粒度測量。圖 3 顯示了分散在水中的聚苯乙烯膠乳的實驗結果，該聚苯乙烯膠乳通過離子表面活性劑穩定并且通過電鏡測定的平均直徑為 30 nm。事先將樣品稀釋至 0.001wt％， 以避免濃度對測量產生影響。對這種透明分散體的直接 DLS 分析表明，平均流體動力學直徑為 32 nm（圖中的藍條）。但是，在向樣品中添加 10wt％的黑色可溶性有機墨水（參見圖 4 中的圖片）后，我們測得的直徑為 24 nm（圖中的紅條），即偏差達到 25％。

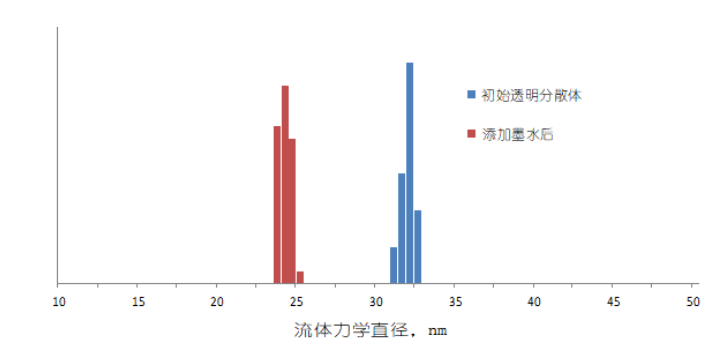

圖 3. 30 nm 乳膠的常規 DLS 分析

散射光強度的歸一化幅度是流體動力學半徑的函數，藍色表示透明和稀釋的分散體系，紅色表示添加墨水后的流體動力學直徑。

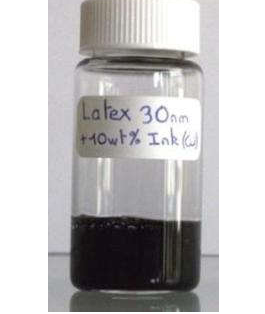

圖 4. 添加墨水后的乳膠分散液

1.2 多重散射偽像

使用傳統的 DLS 在濃縮樣品獲得的結果會受到多重散射偽像現象的嚴重影響。在稀釋樣品的體系中，激光在被檢測器檢測之前僅被散射一次。而在濃縮樣品中，由于顆粒彼此更靠近，會發生幾個散射現象(圖 5)。這種現象會干擾相關性計算，并且通常會導致低估顆粒的流體動力學半徑。隨著濃度的增加，多重散射現象更為明顯。

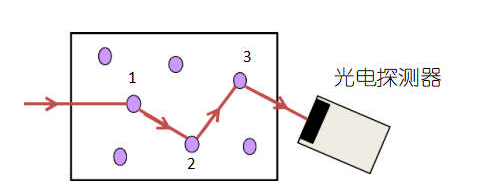

圖 5. 多重散射現象的圖示。激光在樣品中被“散射”三次，然后被檢測

為 了 說 明 這 種 現 象 ， 以 兩 種 不 同 的 濃 度 （0.001wt ％ 和 0.1wt ％ ） 分 析 了 商 用 標 準 膠 乳（MerckEstapor?K010 微球，通過電鏡測得的直徑為 98 nm）。圖 6 顯示，對濃度更高的樣品進行常規 DLS 分析（圖中紅色條形圖） 時，有效直徑為 84 nm。該值大大低于在稀釋狀態下測得的流體力學直徑（藍色條），即 115 nm，甚至低于通過電鏡測量的顆粒的直徑。

圖 6. 兩種不同濃度標準微球

測量中的這一顯著誤差（27％）是多重散射的典型結果，也是 DLS 技術在傳統上僅用于低濃度樣品的原因之一。

2. 解決方案

為了解決這些問題，我們提出了一種新穎的樣品池設計，增加背散射檢測技術和控制樣品厚度的功能。如圖 8 所示，測量單元的底部為玻璃棱鏡的上表面，棱鏡將入射的激光束引導到樣品上。該結構以 135°的角度收集背散射的光信號。此外，機械系統會密閉樣品池，玻璃棒上（圖 8）帶有用以吸收透射光的光阱，可以通過設定玻璃棒的垂直位置控制樣品的厚度和散射光區域的大小。

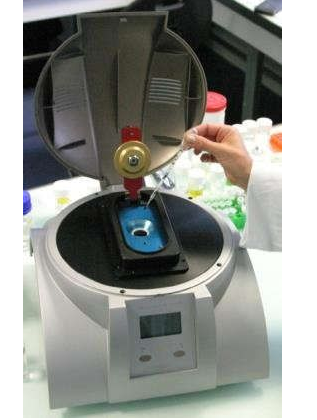

圖 7. “ Vasco”儀器及樣品池

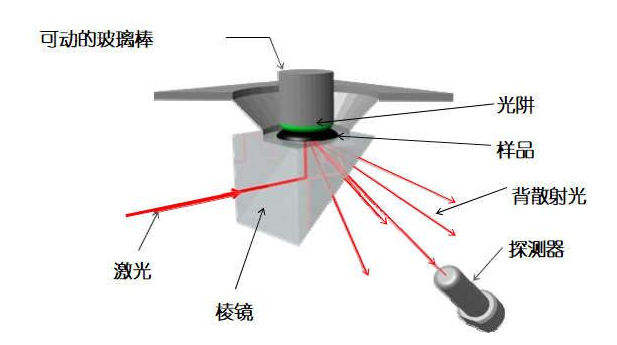

圖 8. “ Vasco”測量單元的圖示

反向散射光檢測有兩個主要好處。在不透明介質中，它比傳統的透射裝置提供更高的檢測效率，因?yàn)樯⑸涔獠槐卮┻^(guò)要檢測的整個樣品。其次，它降低了多重光散射現象，因?yàn)榧す庠跇悠敷w系中背散射的可能性比向前散射的可能性小。然而，這種檢測通常不足以解決真正的高濃體系，也不能防止激光束引起的局部熱效應。然而，通過控制樣品厚度的功能可以大大改善測量結果。實際上，對于原濃分散體系而言，降低分析體積似乎會顯著降低激光多重散射的可能性。因此，通過將樣品厚度調整為 20 微米，可以很好地校正在第 2.2 節中談到的多次散射偽像（圖 6）。使用薄層分析模式，我們實際測量的流體力學直徑為 115 nm（圖 9.a.），這正是我們所期望的數值（與稀釋狀態下的直徑相同）。這種特定的結構還可以防止樣品被激光局部加熱。眾所周知，光吸收取決于它穿過材料的距離。這種現象在朗伯-比爾定律（方程 2）表示。

其中 I 和 I0 分別是透射光和入射光的強度，α是材料吸收系數，而 ? 是路徑長度。因此，樣品層越薄，激光吸收效果越低。最終，可移動玻璃棒上的“光阱”吸收了多余的透射光。在圖 9B 中，對 2.1 節中所涉及樣品采用這種新的對深色樣品的測量方法。我們觀察到，與未添加黑色墨水的樣品（即 粒度 32nm）相比，將樣品厚度調整為 20 微米后，可以測量到含墨水樣品的相 同流體動力學直徑。薄層分析實際上為這種深色樣品的 DLS 測定跨出了飛躍式一步。現在這種技術在歐洲已經廣泛應用于原油、油墨、墨水（包括電子墨水和打印墨水）、化妝品、石墨烯、電池材料和漿料，以及食品醫藥的納米粒度檢測。

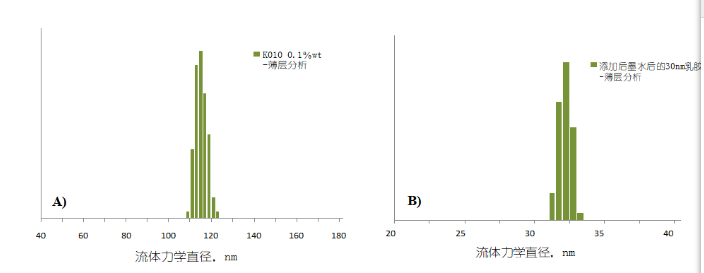

圖 9. 使用薄層分析（厚度為 20μm）的DLS 測定

3. 結論

動態光散射是用于在低濃度透明分散體系中納米顆粒粒度測量的合適技術。然而，因?yàn)闆](méi)有光透過樣品，傳統的 DLS 技術在不透明的介質中變得無效。此外，低熱容溶劑或有機成分可能對吸收入射激光束引起的熱效應極為敏感。例如，將黑色墨水添加到乳膠分散體系中會使測量值偏差 25％。對于原 濃樣品， 傳統 DLS 的結果也會受到多重散射現象的影響。與稀釋狀態下測得的流體動力學直徑相比，當乳膠標準溶液的濃度提高到 0.1wt％時，實際測量誤差為 27％。

為了解決這一問題，我們提出了新穎的樣品池和光學結構設計——Vasco，對 DLS 的兩個改進:

• 背散射檢測技術：它為不透明樣品提供了更高的檢測效率，并降低了儀器對多重散射現象的可能。

• 樣品厚度控制：自動將樣品厚度控制在幾十微米，可進一步限制了多重散射現象，并大大降低了激光熱效應。這些創新使該儀器適用于墨水、油漆或原濃乳液等的分析。
