EPR圖譜怎么看？EPR圖譜怎么分析？EPR圖譜的G值怎么看？今天鑠思百檢測小編帶大家來詳細了解一下

1、EPR譜圖的組成

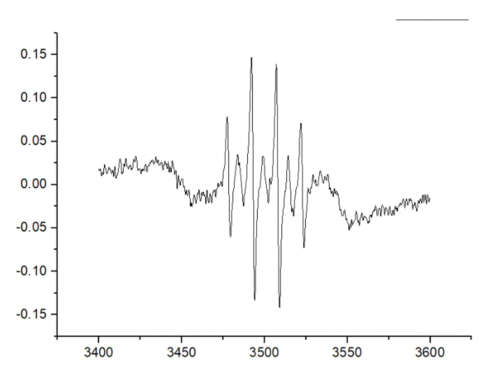

EPR譜圖由橫縱坐標組成（如圖1所示），其中，橫坐標有2種表達方式，磁場強度和g因子。

磁場強度常見的單位有毫特斯拉（mT）和高斯（G），兩者換算關系是1mT = 10G。g因子是無量綱單位，又稱順磁物質的指紋，常用于空位/過渡金屬離子價態?？v坐標是信號強度（Intensity），是任意單位，常用a.u.表示。

圖1：EPR譜圖

2、EPR譜圖的線型、線寬和g因子

2.1 線型

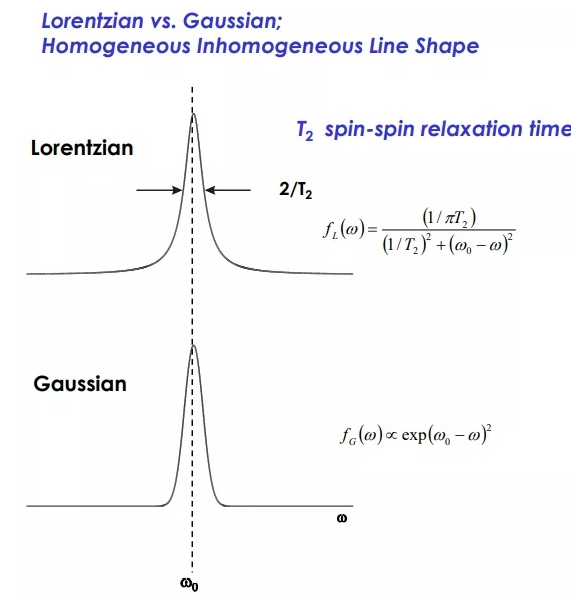

如圖2所示，EPR的線型分為洛倫茲（上半部分）和高斯（下半部分）兩種，洛倫茲曲線拐角處呈現一定的弧度，高斯曲線拐角處呈現類似直角90°。

圖2：EPR譜圖的洛倫茲和高斯的線型

2.2 線寬

如圖3所示，一個峰的最高點與最低點之間的距離記作?H或?B，兩者之間相差的距離就是譜圖的線寬，單位一般是高斯（G）或mT。

圖3：EPR譜圖的線寬

2.3 g因子

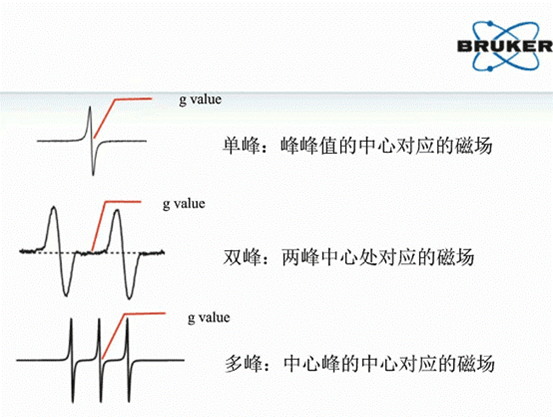

如圖4所示，單峰的g因子是峰與峰的中心點對應的磁場，雙峰的g因子是兩峰中心處對應的磁場，對稱的多峰的g因子是中心峰的中心對應的磁場。

圖4：EPR譜圖的g因子讀取

EPR譜圖的簡單分析

本篇主要介紹了幾個常見的自由基和空位的譜圖分析，如羥基、超氧自由基、單線態氧和O、N、S空位的譜圖。

自由基的譜圖主要看峰的個數和比例，空位主要看g因子的值。

1、羥基自由基（OH)

如圖5所示，羥基自由基簡稱OH，有4個峰，從左往右，峰的比例依次是1：2：2：1。

圖5：羥基自由基的譜圖

2、超氧自由基（OO)

如圖6所示，超氧自由基簡稱OO，有6個峰，從左往右，4大兩?。?，2，4，6位置的峰強度是差不多等高的，3和5位置的峰強度低些）。

圖6：超氧自由基的譜圖

3、單線態氧（1O2)

如圖7所示左邊，單線態氧簡稱1O2，有3個峰，從左往右，3個等高，1：1：1。有時，如圖7所示右邊，由于溶液受阻，最后一個峰會比前2個低些。

圖7：單線態氧的譜圖

4、空位

如圖8所示，空位主要看g因子的值，常見的O空位是2.003左右，S空位是2.004左右，N空位是2.005左右。

圖8：空位的譜圖
