SEM、TEM電鏡粒徑測量、分布統計

今天鑠思百檢測小編帶給大家的是如何分析統計SEM/TEM晶粒，所用的軟件是Nano Measurer和Origin ，并附軟件安裝及使用教程。

軟件介紹：Nano Measurer

適用系統：WinXP/Win7/Win10

開發者：復旦大學化學系 表面化學與催化實驗室 許杰（現任職于常州大學）

Nano measurer在操作方面，比Image J、DigitalMicrograph（DM）要簡單很多。相比很多同學手動測量粒徑（使用DM，一個一個測量，一個一個記錄畫“正”字），這個程序有以下幾個優點：

（1）自動記保存每個粒徑，即時查看；

（2）對于每個測量過的粒子，都加以標示，防止重復測量，且可刪除誤測量的粒子；

（3）電鏡圖片的放大和縮小[0.25-3.0倍率]；

（4）自動繪制統計分布圖，粒徑的總結果和最終統計結果由*.txt文件輸出；

（5）漢/英程序界面；

（6）程序簡單，免費。

Nano Measurer安裝步驟

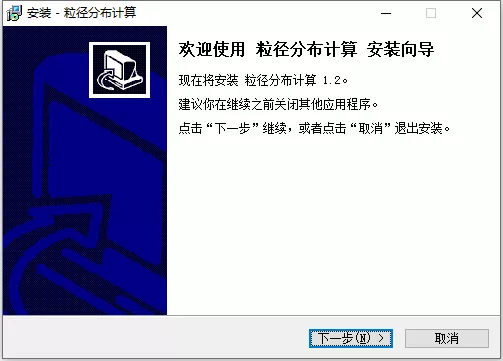

1 . 解壓安裝包，運行Nano Measurer。

關于安裝中msvbvm60.dll的錯誤：

少數同學反饋安裝<粒徑分布計算>時，系統會彈出關于msvbvm60.dll文件錯誤對話框。請選擇"忽略(Ignore)"，繼續安裝。然后將msvbvm60.dll文件復制到計算機的C:\windows\system32目錄下.\

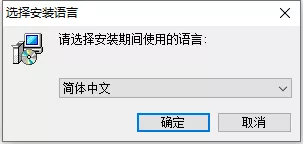

2. 選擇安裝語言。

3. 一直點擊下一步安裝。

4. 直到整個軟件安裝完成。

Nano Measurer使用教程

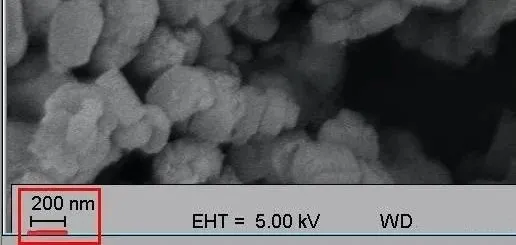

運行Nano Measurer 1.2軟件，打開需要統計的SEM圖片（Jpg格式），首先設置標尺，如圖：

注意：軟件只支持*.bmp和*.jpg格式圖片，對于TEM文件（一般是*.dm3），請用<DigitalMicrograph>軟件打開，然后在電鏡圖片上鼠標右鍵，復制圖片，再使用Windows自帶的<畫圖>軟件新建一個空白的畫板，粘貼圖片，最后作適當裁剪（除去空白的邊幅）。

在對顆粒進行標記統計，至少需要10個數據及以上，詳細步驟：

1. 打開電鏡文件，在電鏡圖片上按住鼠標左鍵不放，拖動鼠標，由此確定標尺；單擊菜單"設置"->"標尺"，在窗口中輸入標尺真實長度和單位；

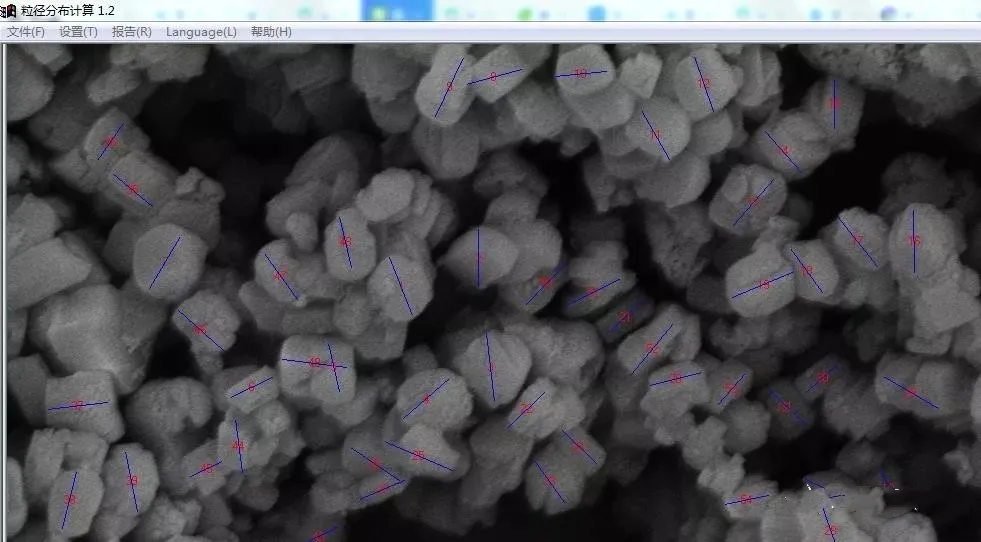

2. 拖動鼠標在電鏡上標示顆粒，每標示一個顆粒，程序會記錄其序號和粒徑，結果會在"即時報告"窗口中顯示；

3. 對于效果不理想的顆粒，可將鼠標放在電鏡圖片的顆粒序號上，單擊鼠標右鍵刪除，或在"即時記錄"窗口中選擇某個顆粒序號，單擊鼠標右鍵刪除；

4. 測量粒徑中，可以點擊菜單"設置"->"標記"，選擇顆粒序號在標記線的合適位置和顏色；

5. 當被測量的顆?？倲?shù)達到10個，可以單擊菜單"報告"->"查看報告"；

6. 測量顆粒中，可隨時在電鏡圖片的空白區域內，單擊鼠標右鍵，選擇菜單放大縮小電鏡圖片（最大放大3倍，最小縮小0.25倍）；

7. 本程序缺省設定樣本組數為10，在組分布時，樣本的組范圍確定采用上偏，即2.5落在2.5-3.0內而非2.0-2.5內。

然后點擊報告，將數據生成txt文件，保存在桌面以方便查找。

Origin對粒徑分布作圖

按下列步驟可以實現Origin對粒徑分布的快速作圖:

（1）將導出文件的“統計報告”部分直接拷貝到Origin表格中（4列）；

（2）設表格第2列為X軸，第4列為Y軸，然后作圖。

如需要自定義組數和樣本組距可如下操作:

（1）復制導出文件的"基本報告"部分至Origin表格中；

（2）選擇第2列右鍵鼠標運行"Frequency Count"命令。

詳細步驟如下：

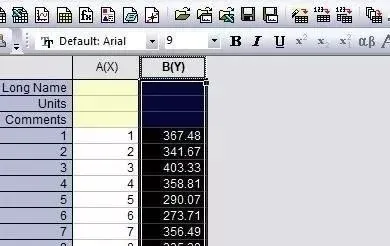

1. 打開Origin作圖軟件，將txt數據復制到Origin中，注意，只要數值。

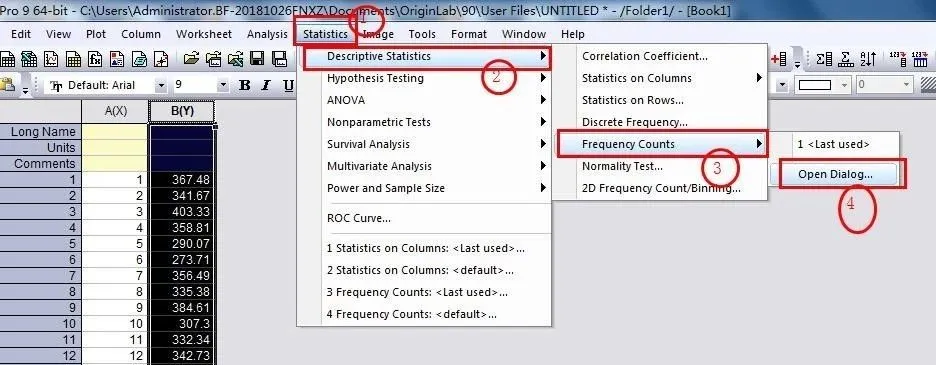

2. 選中Y軸，點擊菜單欄Statistics/Descriptive Statistics/Frequency Counts/Open Dialog。

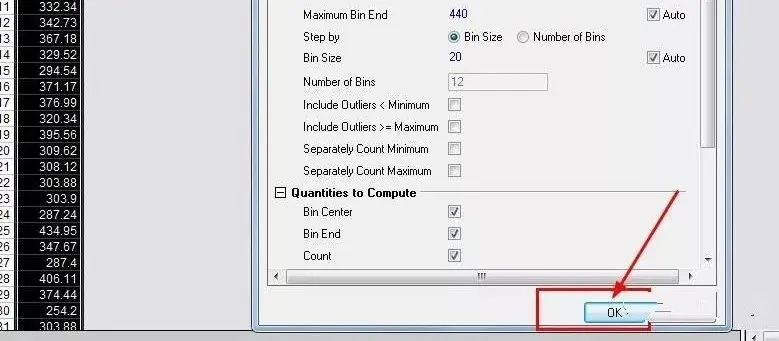

3. 點擊OK。

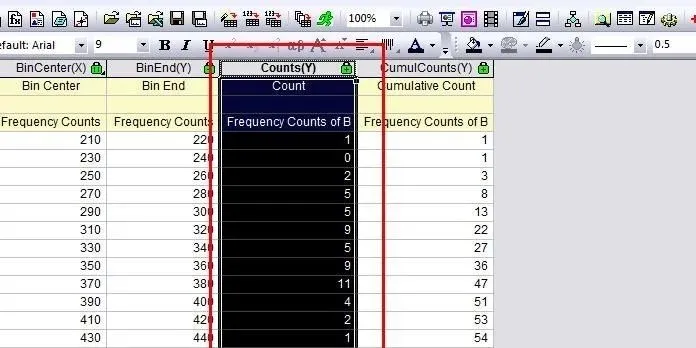

4. 選中Count（Y），使數據生成柱狀圖（Column）。

5. 對柱狀圖進行正態分布擬合：

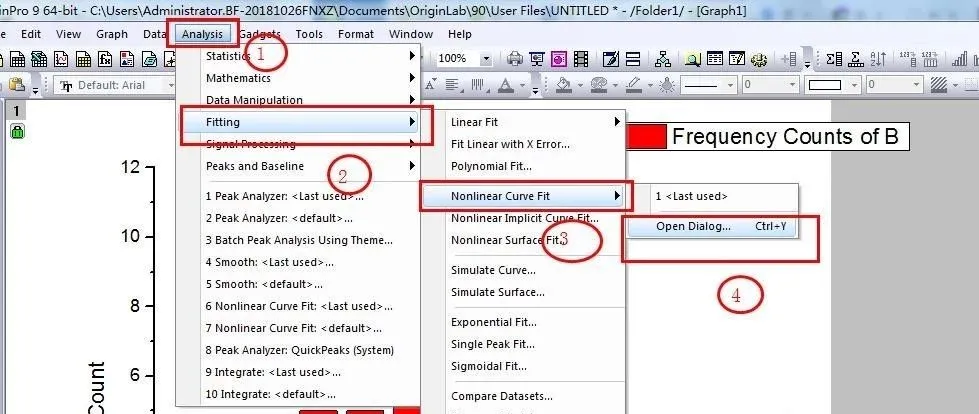

點擊菜單欄Analysis/Fitting/Nonlinear Curve Fit/Open Dialog。

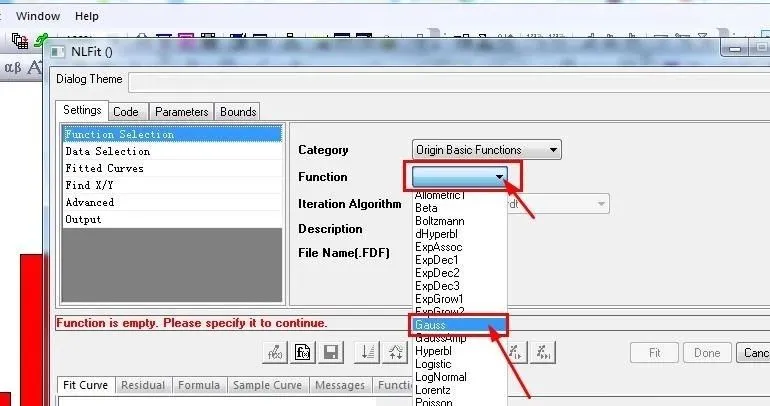

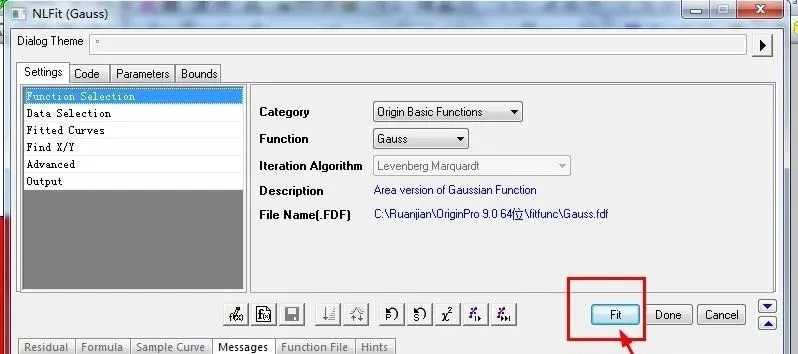

6. 點擊Function 的對話框的下三角標，選中Gauss。

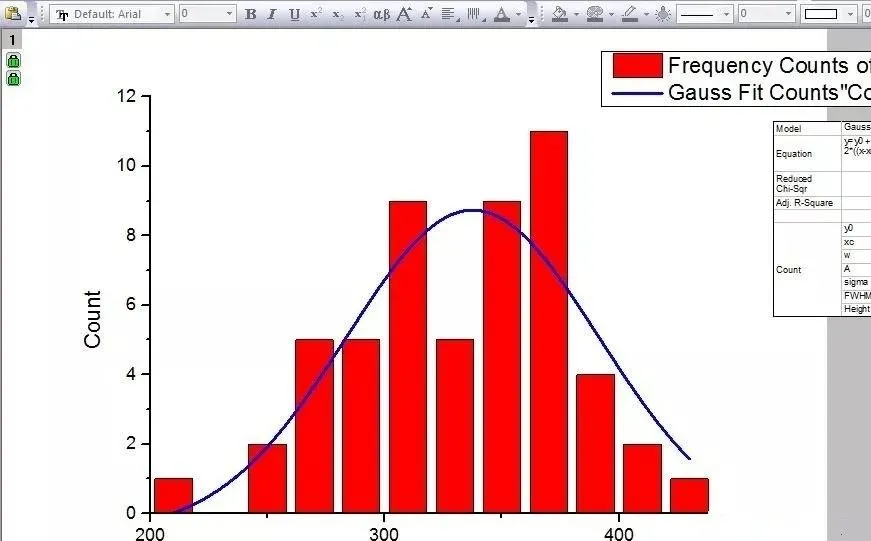

7. 再點擊Fit進行擬合，得到如圖。

8. 再對原始數據進行求取平均值和標準差。

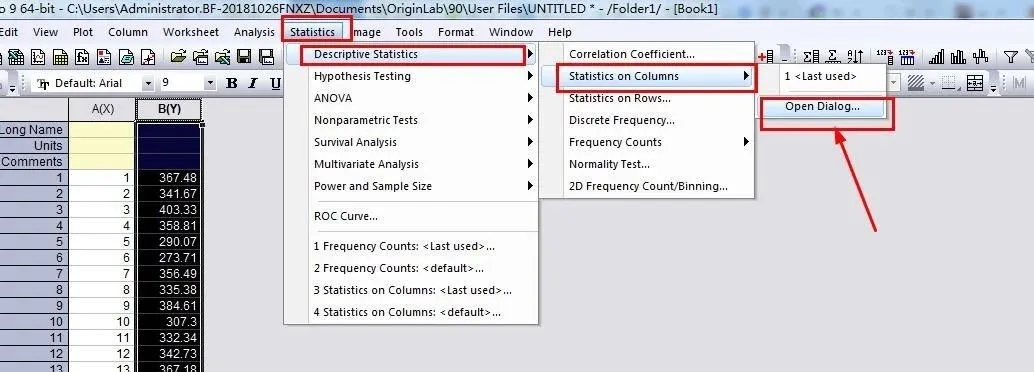

9. 選中Y軸，點擊菜單欄Statistics/Descriptive Statistics/Statistics on Columns/Open Dialog。

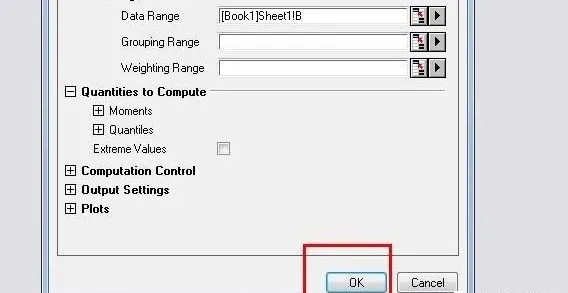

10. 點擊OK，得到平均值和標準差。

11. 對圖像進行處理，即可得到我們想要的圖像。
