什么是球差

100 kV的電子束的波長為0.037埃，而普通TEM的點分辨率僅為0.8納米。這主要是由TEM中磁透鏡的像差造成的。球差即為球面像差，是透鏡像差中的一種。其他的三種主要像差為：像散、彗形像差和色差。透鏡系統，無論是光學透鏡還是電磁透鏡，都無法做到絕對完美。對于凸透鏡，透鏡邊緣的會聚能力比透鏡中心更強，從而導致所有的光線（電子）無法會聚到一個焦點從而影響成像能力。在光學鏡組中，凸透鏡和凹透鏡的組合能有效減少球差，然而電磁透鏡卻只有凸透鏡而沒有凹透鏡，因此球差成為影響TEM分辨率最主要和最難校正的因素。此外，色差是由于能量不均一的電子束經過磁透鏡后無法聚焦在同一個焦點而造成的，它是僅次于球差的影響TEM分辨率的因素。

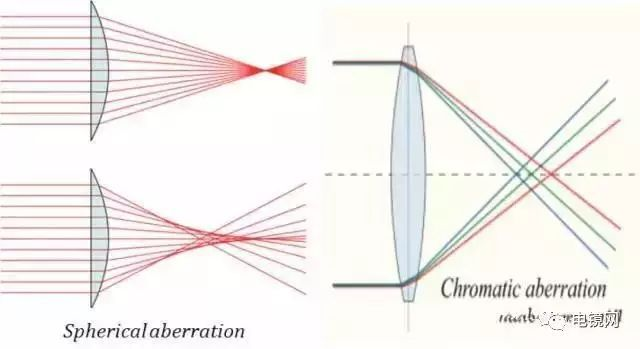

球差和色差示意圖

ACTEM的種類

球差校正透射電鏡(sphericalaberration corrected Transmission Electron Microscope: ACTEM)：我們在前期TEM相關內容已經介紹了透鏡相關內容，TEM中包含多個磁透鏡：聚光鏡、物鏡、中間鏡和投影鏡等。球差是由于磁鏡的構造不完美造成的，那么這些磁鏡組都會產生球差。當我們矯正不同的磁透鏡就有了不同種類的ACTEM?；叵胍幌?/span>STEM的原理，當我們使用STEM模式時，聚光鏡會聚電子束掃描樣品成像，此時聚光鏡球差是影響分辨率的主要原因。因此，以做STEM為主的TEM，球差校正裝置會安裝在聚光鏡位置，即為AC-STEM。而當我們使用image模式時，影響成像分辨率的主要是物鏡的球差，此種校正器安裝在物鏡位置的即為AC-TEM。當然也有在一臺TEM上安裝兩個校正器的，就是所謂的雙球差校正TEM。此外，由于校正器有電壓限制，因此不同的型號的ACTEM有其對應的加速電壓，如FEI TITAN 80-300 就是在80-300 kV電壓下運行，也有專門為低電壓配置的低壓ACTEM。

球差校正電鏡的優勢

ACTEM或者ACSTEM的最大優勢在于球差校正削減了像差，從而提高了分辨率。傳統的TEM或者STEM的分辨率在納米級、亞納米級，而ACTEM的分辨率能達到埃級，甚至亞埃級別。分辨率的提高意味著能夠更“深入”的了解材料。例如：最近單原子催化很火，我們公眾號也介紹了大量相關工作。為什么單原子能火，一個很大的原因是電鏡分辨率的提高，使得對單原子的觀察成為可能。瀏覽這些單原子催化相關文獻，幾乎無一例外都用到了ACTEM或者ACSTEM。這些文獻所謂的“單原子催化劑”，可能早就有人發現，但是因為受限于當時電鏡分辨率不夠，所以沒能發現關鍵的催化活性中心。正是因為球差校正的引入，提高了分辨率，才真正揭示了這一系列催化劑的活性中心。

如何制備球差電鏡樣品？

首先如果沒有合作的實驗室的幫助，ACTEM的測試費用將會是非常昂貴的。因此非常有必要在這里介紹如何準備樣品。在測試之前最好盡量了解樣品的性質，并將這些信息準確地告知測試者。其中我認為先用普通的高分辨TEM觀察樣品是必須的，通過高分辨TEM的預觀察，你需要知道并記錄以下幾點：

一、樣品的濃度是否合適，目標位點數量是否足量；

二、確定樣品在測試電壓下是否穩定并確定測試電壓，許多樣品在電子束照射下會出現積累電荷（導電性差）、結構變化（電子束的knock-on作用）等等；

三、觀察測試目標性狀，比如你希望測試復合結構中的納米顆粒的原子結構，那么必須觀察這些納米顆粒是否有其他物質包覆等，潔凈的樣品是實現高分辨率的基礎；

四、確定樣品預處理的方式，明確樣品測試前是否需要加熱等預處理。

五、拍攝足量的高分辨照片，并標注需要進一步觀察的特征位點。在ACTEM測試中，與測試人員的交流非常重要，多說多問。

單球差雙球差是什么意思，單球差和雙球差的區別？

配有物鏡球差矯正器的叫物鏡球差（TEM球差），配有聚光鏡球差矯正器的叫聚光鏡球差（STEM球差），兩者都有的就叫雙球差，兩者配了一種的就叫單球差。測試的時候具體怎么選擇就看具體的拍攝要求需要用到哪種模式。
