關于透射電鏡你了解多少？

 二維碼
發表時間：2023-04-24 16:25作者：鑠思百檢測

一、TEM透射電鏡基本原理

透射電子顯微鏡（Transmission Electron Microscope, 簡稱TEM），是一種把經加速和聚集的電子束透射到非常薄的樣品上，電子與樣品中的原子碰撞而改變方向，從而產生立體角散射。散射角的大小與樣品的密度、厚度等相關，因此可以形成明暗不同的影像，影像在放大、聚焦后在成像器件（如熒光屏，膠片以及感光耦合組件）上顯示出來的顯微鏡。

電子束與樣品之間的相互作用圖

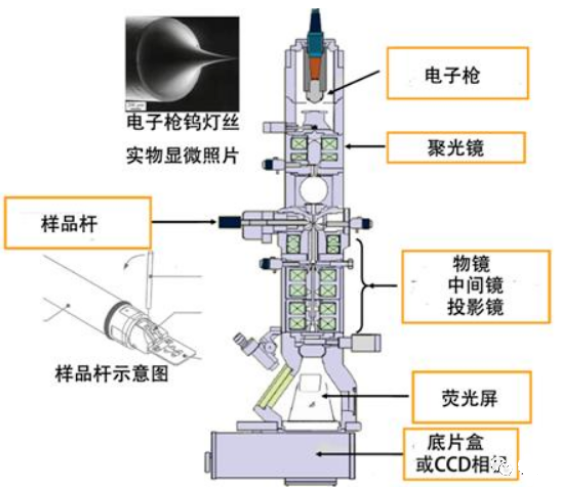

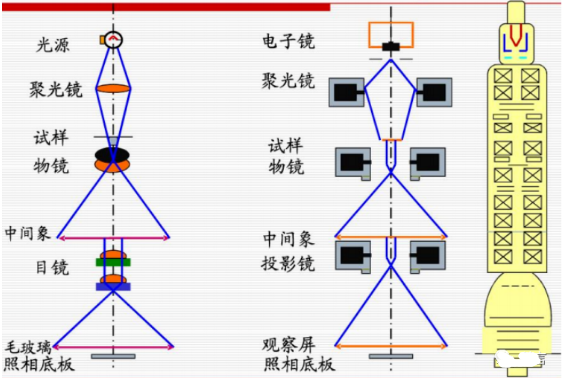

二、TEM透射電鏡系統組件

TEM系統由以下幾部分組成：
· 電子槍：發射電子。由陰極，柵極和陽極組成。陰極管發射的電子通過柵極上的小孔形成射線束，經陽極電壓加速后射向聚光鏡，起到對電子束加速和加壓的作用。
· 聚光鏡：將電子束聚集得到平行光源。
· 樣品桿：裝載需觀察的樣品。
· 物鏡：聚焦成像，一次放大。
· 中間鏡：二次放大，并控制成像模式（圖像模式或者電子衍射模式）。
· 投影鏡：三次放大。
· 熒光屏：將電子信號轉化為可見光，供操作者觀察。

· CCD相機：電荷耦合元件，將光學影像轉化為數字信號。



三、TEM透射電鏡樣品制備

制樣要求：

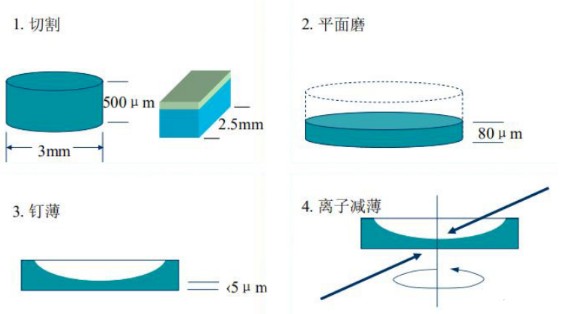

在材料科學的研究中，TEM樣品制備在電子顯微學研究工作，起著至關重要的作用，是非常精細的技術工作。要想得到好的TEM結果,首先要制備出好的薄膜樣品，TEM樣品制備在電子顯微學研究中起著非常重要的作用。傳統的常規制備方法很多，例如:化學減薄、電解雙噴、解理、超薄切片、粉碎研磨、FIB聚焦離子束機械減薄、離子減薄，這些方法都能制備出較好的薄膜樣品。
目前新材料的發展日新月異，給樣品制備提出了更高的要求。樣品制備的發展方向應該是制備時間更短，電子穿透面積更大，薄區的厚度更薄，高度局域減薄。
TEM樣品類型：
·塊狀:用于普通微結構研究
·平面:用于薄膜和表面附近微結構研究

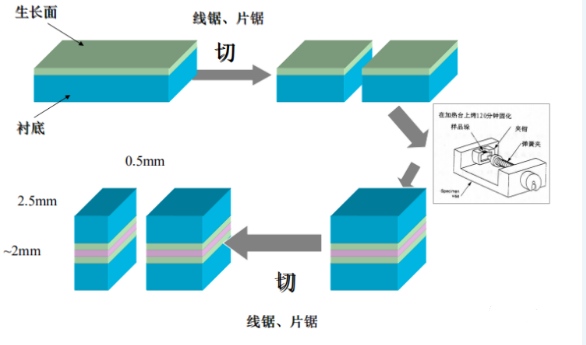

·橫截面樣品:均勻薄膜和界面的微結構研究

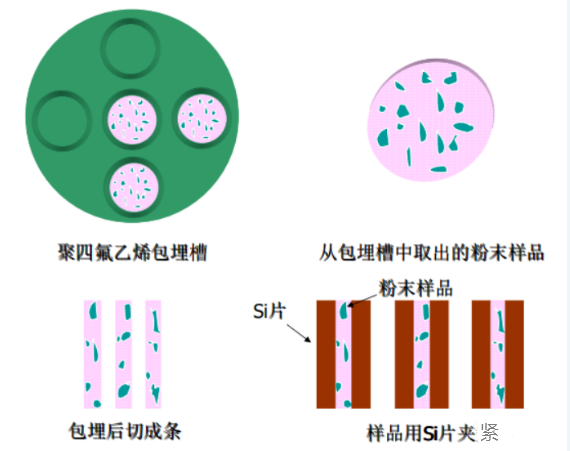

·小塊物體:粉末、纖維、納米量級的材料


四、TEM透射電鏡應用

透射電子顯微鏡在材料科學、生物學上應用較多。由于電子易散射或被物體吸收，故穿透力低，樣品的密度、厚度等都會影響到最后的成像質量，必須制備更薄的超薄切片，通常為50～100納米。所以用透射電子顯微鏡觀察時的樣品需要處理得很薄。常用的方法有：超薄切片法、冷凍超薄切片法、冷凍蝕刻法、冷凍斷裂法等。對于液體樣品，通常是掛預處理過的銅網上進行觀察。
