透射電鏡可以分析什么

透射電鏡可以分析什么?透射電鏡可以分析的樣品類型還比較多，今天鑠思百檢測小編將詳細給大家介紹一下。

首先來了解一下透射電鏡。

一、什么是透射電鏡TEM?

透射電子顯微鏡是利用波長較短的電子束作為照明源，利用電磁透鏡進行聚焦成像的高分辨本領和高放大倍數電子光學儀器。

二、透射電子顯微鏡成像方式

由電子槍發射高能、高速電子束；

經聚光鏡聚焦后透射薄膜或粉末樣品；

透射電子經過成像透鏡系統成像；

激發熒光屏顯示放大圖像；

專用底片/數字暗室記錄帶有內部結構信息的高分辨圖像；

三、透射電鏡可以分析什么?

透射電鏡主要性能一：微區物相分析

TEM時中間鏡電流變化。使中間鏡的物平面從一次像平面移向物鏡的后焦面，可得到衍射譜，反之，讓中間鏡的物面從后焦面向下移到一次像平面，就可看到像。正因為如此,TEM不僅可以獲得衍射譜，而且還可以觀測到像。

透射電鏡主要性能二：分辨率

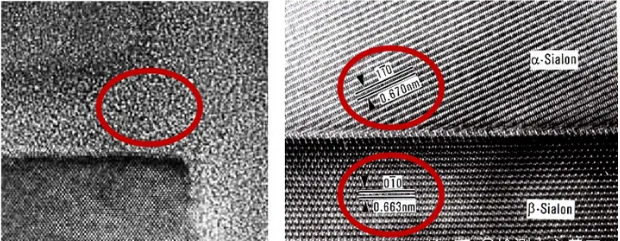

點分辨率、晶格分辨率

（影響主要因素：電子光學系統，成像透鏡，透鏡樣品制備）

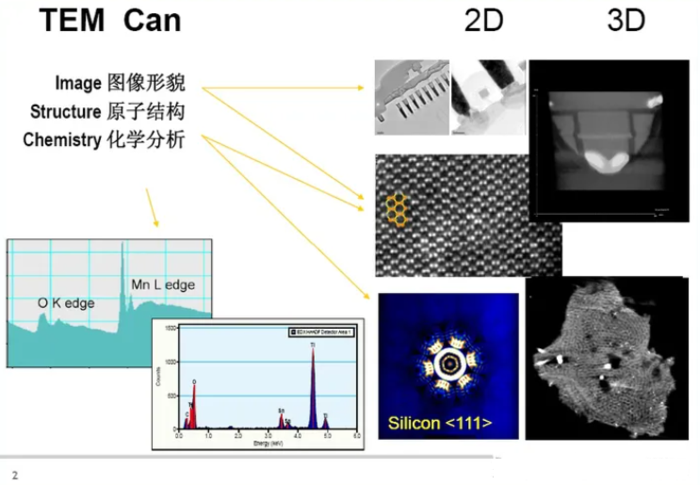

透射電鏡主要性能三：獲得立體豐富的信息

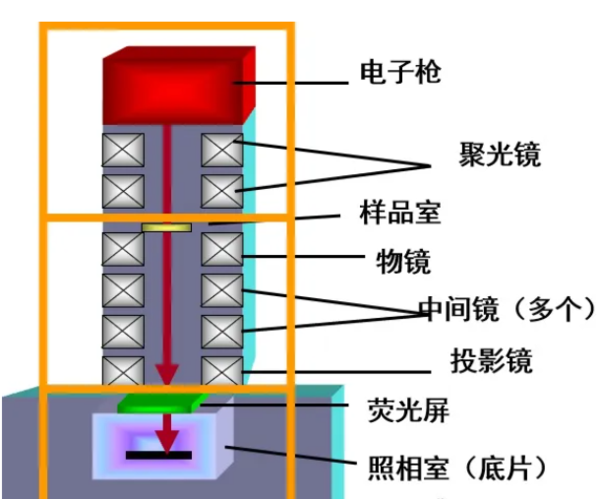

四、透射電鏡TEM儀器結構及關鍵部件

照明系統：電子槍、聚光鏡、聚光鏡光闌、束平移偏轉線圈；

成像系統：物鏡、中間鏡、投影鏡、物鏡光闌、選區光闌；

觀察記錄系統：熒光屏、照相室、數字暗室；輔助光學顯微鏡；

信號檢測系統：熒光屏，電子檢測器，X射線檢測器；

真空系統：真空泵、閥門、氣體隔離室；

樣品室：雙傾臺、旋轉臺、拉伸臺、加熱臺、冷卻臺；

五、透射電子顯微鏡主要應用技術

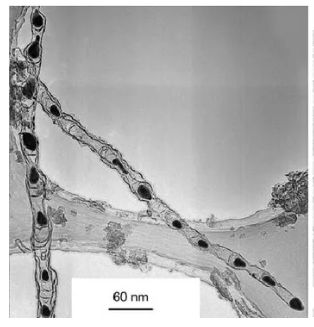

透射電鏡分析樣品類型：超細顆粒；生物薄膜；材料薄膜；

透射電鏡圖像的解讀 ：質厚襯度像；電子衍射圖；明暗場像；晶格像；

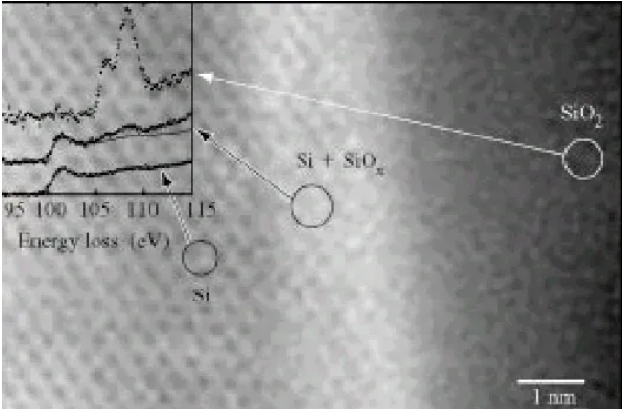

透射電鏡主要實驗技術：HRTEM技術；AEM技術；STEM技術；3D技術；原位動態分析技術；遠程控制技術；

六、TEM樣品類型及常規制樣方法

塊狀：用于普通微結構研究

平面：用于薄膜和表面附近微結構研究

橫截面樣品：均勻薄膜和界面的微結構研究

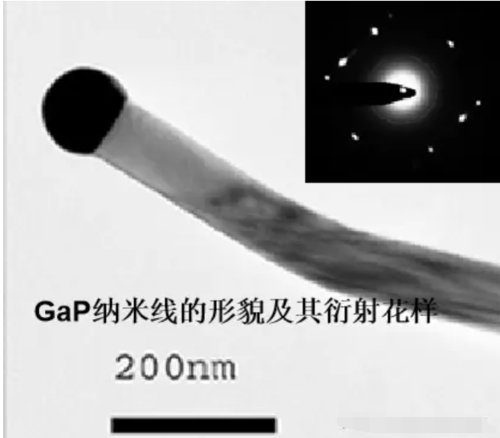

小塊物體：粉末，纖維，納米量級的材料

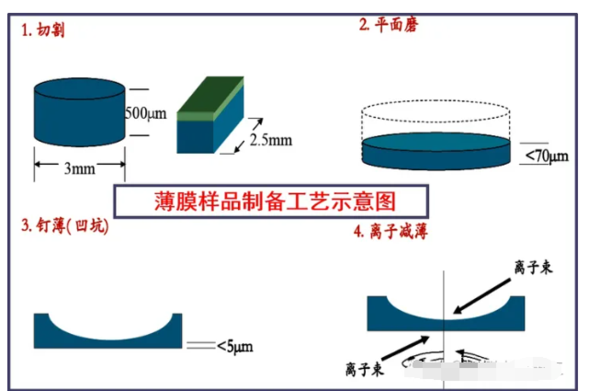

制備方法：化學減?。浑娊怆p噴；解理；超薄切片；粉碎研磨；聚焦離子束；機械減薄；離子減薄；

1、透射電鏡的電子衍射技術-晶體試樣

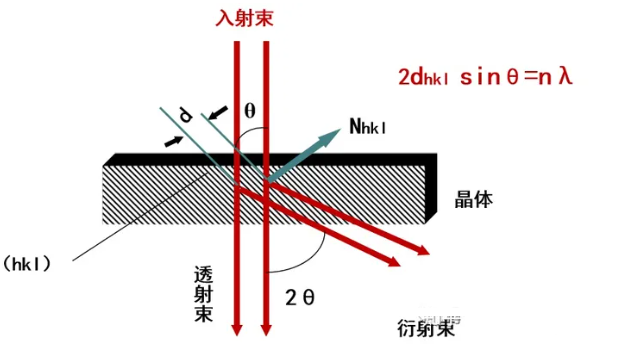

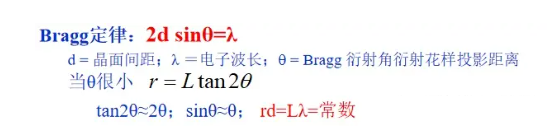

2、電子衍射基本原理（布拉格定律）

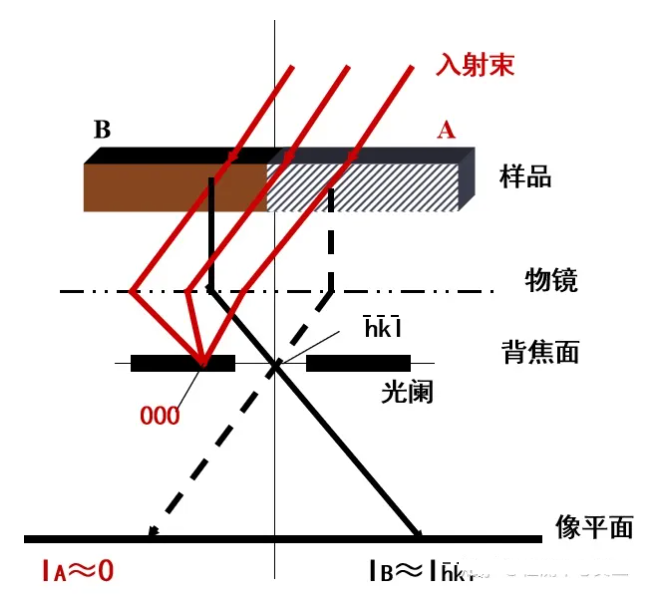

3、中心暗場衍襯成像操作

4、明暗場圖像分析技術特點

1、顯示樣品內組成相的結構、位向和晶體缺陷；

2、圖像的襯度特征取決于用以成像的某一特定衍射束的強度；

3、圖像的獲取與判讀，都依賴于對所觀測視域選區內電子衍射花樣識別與分析的準確性；

5、電子衍射物相分析

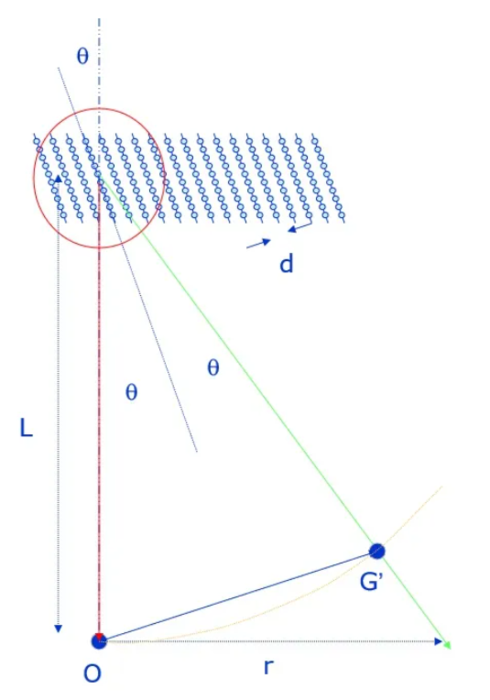

電子衍射花樣其實就是晶體中倒易點陣和衍射球面相截處在熒光屏上所做投影。電子衍射圖主要由倒易陣點在衍射球面上的相對分布所決定

電子衍射的基本公式： R/L=λ/d

R——衍射斑點距中心的距離

λ——電子波長，它與加速電壓有關

L——鏡筒長度，為定值

設：K=L·λ為相機常數，則 R=K/d=Kr*

可知

1、R與r*有關，與r*的值成正比；

2、衍射斑點為倒易點的投影

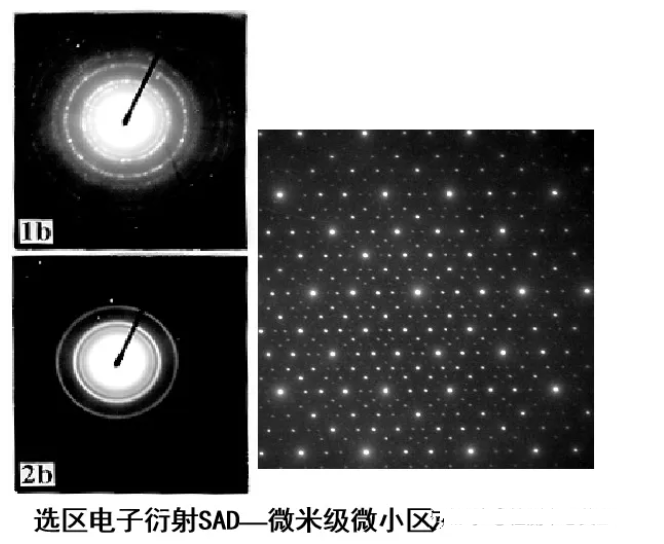

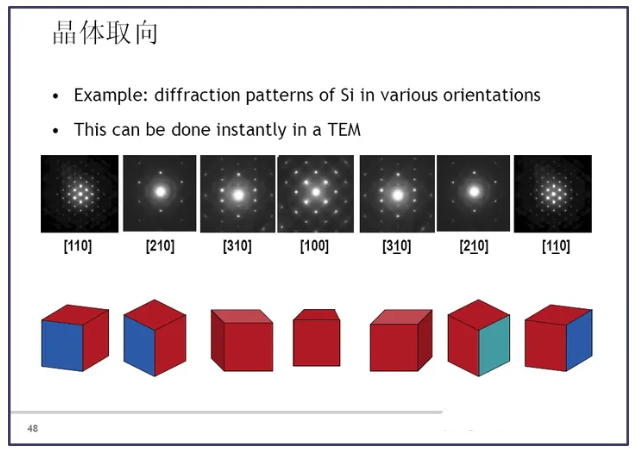

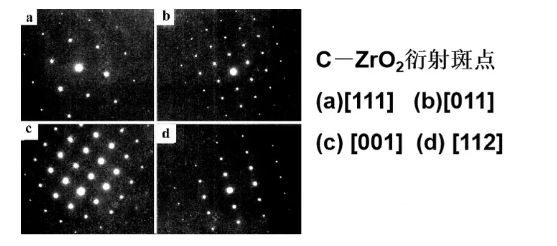

6、單晶體的衍射花樣

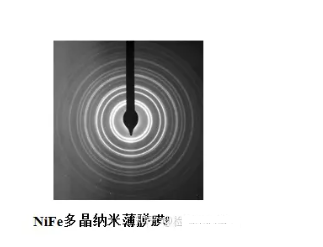

7、多晶材料的電子衍射

8、非晶態物質衍射

選自：

TEM透射電鏡PPT，電子衍射及顯微分析PPT
