透射電鏡樣品制備方法 二維碼
發表時間：2023-12-27 16:31作者：鑠思百檢測 透射電鏡樣品制備方法是什么？今天鑠思百檢測小編給大家詳細介紹一下。 TEM (Transmission Electron Microscopy)是透射電子顯微鏡的縮寫，主要用于研究材料的微觀結構，可以觀察到原子級別的結構和表面形貌，是材料科學領域中非常重要的工具。以下是TEM透射電鏡測試須知-樣品制備： 樣品制備：TEM測試需要制備非常薄的樣品，一般要求樣品厚度在50-100納米范圍內，因此需要進行樣品切片或者離子薄化等處理。 所以今天會介紹幾種關于透射電鏡樣品制備方法 塊狀樣品的制樣方法 （1）樹脂包埋法 試樣要求：對較大塊體材料則需將其切成小塊，再經過后續磨薄工藝處理；對于微米量級大顆粒而機械研磨粉碎破壞試樣以致無法得到理想試樣，這時可試用包埋磨薄法制樣。 理想的包埋劑應具有：高強度，高溫穩定性，與多種溶劑和化學藥品不起反應。目前常用國產環氧樹脂618、Epon812環氧樹脂、及低黏度包埋Spurr。具體制樣步驟如下： 步驟1：將待觀察的樣品塊放入灌滿包埋劑的適當模具（如膠囊）中，恒溫箱內加溫固化。Spurr70℃烤箱內8h即可固化，國產樹脂618、Epon812環氧樹脂需37℃過夜，經45℃ 12h、60℃ 24h可固化。
圖4 石蠟包埋組織樣本 【圖片來自網絡】 步驟2：將包埋固化后的樣品取出，用超薄切片機切片或下列減薄方法將垂直于電子束的二維方向上的大小都小于3 mm，即可獲得符合透射電鏡試樣桿相容大小的樣品。 步驟3：將獲取的樣品薄片分散于載網上，即可制得透射觀察所需要的樣品。 包埋劑配制及使用過程中的注意事項： ① 所有容器及玻璃棒等應是清潔和干燥的； ② 配制過程中應攪拌均勻，使用過程中應避免異物，特別是水、乙醇、丙酮等混入包埋劑； ③ 配制好的包埋劑應密封保存，避免受潮。剩余包埋劑可密封并儲存在-10 — -20℃冰箱中，延長其使用期。 （2）機械減薄法

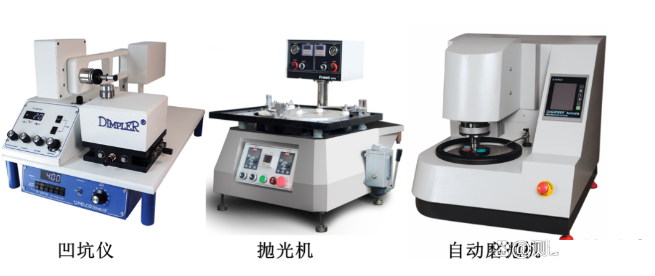

圖5 機械減薄所用機器 【圖片來自網絡】 步驟1：使用砂紙將樣品薄片在與電子束方向平行的厚度進行手工研磨變薄，在此過程中砂紙型號按順序增加，也就是砂紙顆粒度降低，當砂紙到達理想厚度時因砂紙造成的機械損傷刮痕最輕微。當試樣厚度達到約5 μm時，不再進行磨薄工藝； 步驟2：采用凹坑儀對試樣進行連續磨薄，直至達到1 μm厚； 步驟3：使用拋光機去掉表面的劃痕損傷； 步驟4：利用離子減薄儀將樣品繼續減薄至最終具有一定面積薄區且厚度為幾十納米的樣品； 注：上述步驟2到4可以替換為使用磨拋機直接作出楔形樣品后，利用離子減薄獲得最終的樣品。 （3）超薄切片法 超薄切片方法多用于生物組織、高分子和無機粉體材料等。相較于包埋后機械磨薄的方法，超薄切片方法可非?？旖莸販?zhǔn)確地獲取特定位置、特定取向、特定厚度的樣品。 試樣要求：對觀測特定取向的樣品制備具有優勢，但不適合金屬等延展性強的樣品，多用于生物組織、高分子和無機粉體材料等。 步驟1：對樣品進行包埋固定，如有特定的晶體取向或位置的要求時，需要在包埋時小心擺放樣品位置，使最終想要觀察的方向與切片機的金剛石刀片互相垂直； 步驟2：選取特定步長（即樣品厚度）及切割速度，直接切出可供透射電鏡觀測的樣品。 注意事項：操作要迅速：要在最短時間內完成取樣并迅速投入固定液。所取樣品體積不超過1 mm3。操作要精細：輕輕操作，使用鋒利器械時避免拉、鋸、壓等暴力動作。低溫：在0～4℃內操作。

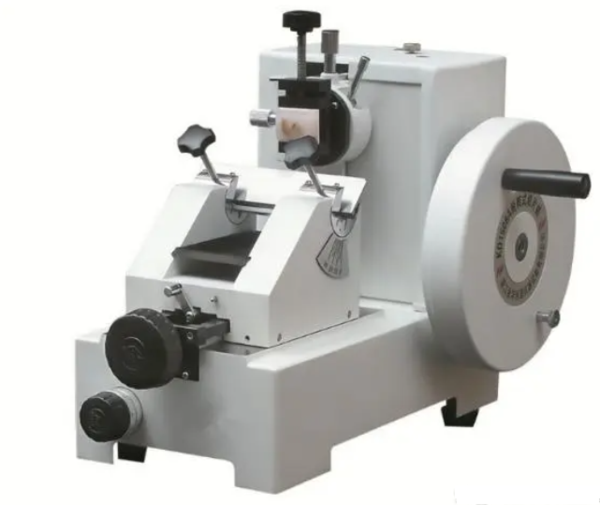

圖5 超薄切片機 【圖片來自網絡】 （4）離子減薄法 離子減薄常用于己經機械減薄后樣品的最后減薄。同時，還被廣泛應用于清潔試樣表面損傷層，非晶層以及污染物層等。一般來說是在TEM制樣的最后一步使用，全過程依靠儀器完成，比較簡單。 試樣要求：由于轟擊作用所帶來的試樣減薄是在比較微觀的水平上進行的，因此要求試樣自身己經減薄到非常薄時才會產生明顯的作用。離子減薄法不受材料電性能的影響，即不管材料是否導電，金屬或非金屬或者二者混合物，不管材料結構多復雜均可用此方法制備薄膜。 步驟1：將樣品制成薄片（<100 μm）。 步驟2：將樣品放入離子減薄儀，根據薄片厚度和TEM測試要求選擇合適的工作電壓（一般是kV量級）和工作電流（一般是mA量級）。對于試樣本身已經非常薄的薄片，這類離子減薄例如PIPS, Nano Mill和Ion Mill。另一類型減薄力度大，例如Ion Slicer等，可將100 μm厚試樣直接減薄，最后獲得可用于TEM觀察的試樣。

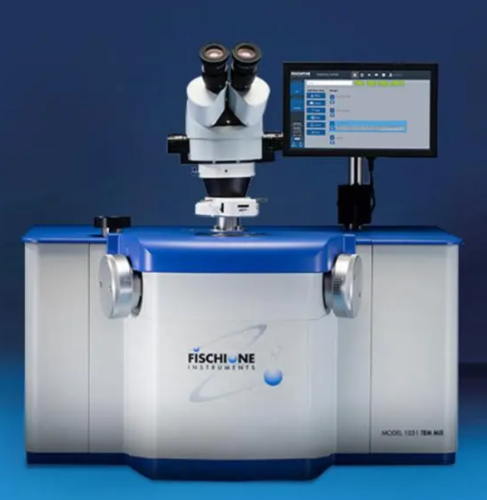

圖6 TEM mill精密離子減薄儀 【圖片來自網絡】 （5）電解拋光減薄法 電解拋光是靠電化學的作用使試樣磨面平整、光潔，具有操作簡單、快速、低成本等優點。一般處理大批量的電子背散射衍射（EBSD）試樣首選電解拋光。 試樣要求：儀器工作原理需要利用材料的電性能，因此只能用于金屬樣品。移入電解拋光儀的樣品需要首先磨拋厚度均勻，避免穿孔位置偏移，另外要保證樣品清潔。

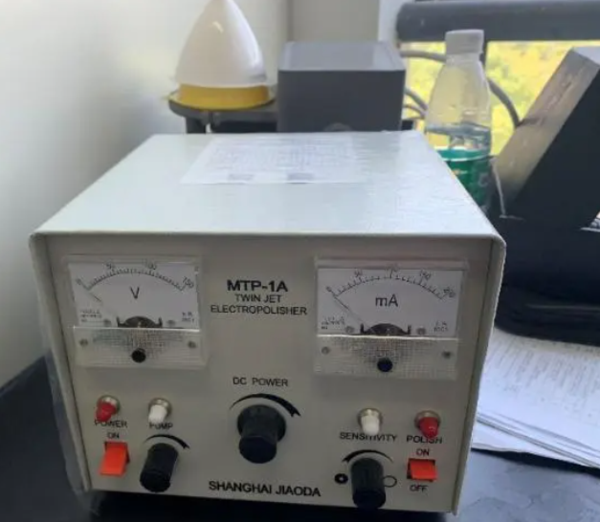

圖7 電解雙噴減薄儀 【圖片來自網絡】 步驟1：先接通電源，將固定好的試樣放入電解液中，調整拋光電流至額定值，同時對電解液進行充分的攪拌和冷卻或加熱，使電解液的溫度保持在額定值。這一步要注意選擇合適的拋光劑、電源和陰極板。樣品接正極、電解液接負極，電解液從兩側噴向樣品，陰極板分為豎直和L型兩種，L型電極可以提高電解拋光樣品的成功率。 步驟二：完成拋光操作，將試樣從電解液中移出，再切斷電源，然后要迅速在清水中沖洗，也可先沖洗然后用超聲波清洗，去除樣品表面的電解液以免與樣品發生化學反應。 注意事項：拋光的樣品不宜過大，雖然電流密度可以調整，但操作經驗表明，面積較小的樣品成功率較高。不同材質的樣品電解拋光工藝不同，因此需要結合文獻和大量的實驗摸索合適的拋光劑及拋光參數(如：試劑配方、拋光時間、溫度、電解液濃度、攪拌速度等）。 （6）聚焦離子束切割法 聚焦離子束（Focused ion beam milling, FIB）掃描電鏡雙束系統是在SEM的基礎上增加了聚焦離子束鏡筒的雙束設備，使用FIB-SEM切割薄片是獲取TEM樣品的一種最常用手段，是使用來源于液態金屬鎵的離子束，通過調整束流強度，快速、精細地加工指定區域。FIB制樣具有普適性，制樣時可實現電子束/離子束雙束成像，便于定位切割位置，還可以直接用離子束轟擊樣品變薄獲得可以在透射電鏡下觀察的樣品。 試樣要求：樣品大小5×5×1 cm，當樣品過大需切割取樣。樣品需導電，不導電樣品必須能噴金增加導電性，要保證噴涂的導電鍍層不會影響觀察區域。切割深度必須小于10 μm。 步驟1：將樣品制樣后放入FIB-SEM當中。 步驟2：在FIB-SEM中進行薄片切割和減薄。 步驟3：將薄片樣品取出視需要進行表面離子減薄，隨后轉入TEM中進行觀察。
|
