掃描電子顯微鏡(Scanning Electron Microscope, 簡稱SEM)是一種電子顯微鏡，介于透射電鏡和光學顯微鏡之間的一種微觀形貌觀察手段，可直接利用樣品表面材料的物質性能進行微觀成像。掃描電鏡作為現代科研中不可或缺的工具，廣泛應用于材料學、物理學、生物學、地礦學、考古學等多個領域。今天鑠思百檢測小編給大家介紹常見的幾種掃描電鏡的應用，來展示SEM在科研中的重要作用。
一、SEM在材料學中的應用
分析納米材料的結構，顆粒尺寸、分布、均勻度及團聚情況，結合能譜還可對納米材料的微區成分進行分析，確定材料組成。案例1：
如圖1所示，Mg/MOF-74 納米復合物由柱狀和針狀交織在一起的MOF-74 金屬有機框架材料和外層包覆的鎂納米顆粒組成，整體顆粒尺寸約為數微米。所用MOF-74 的活性金屬位點為Mg，因此其EDS元素分布圖僅存在C、O 和Mg。

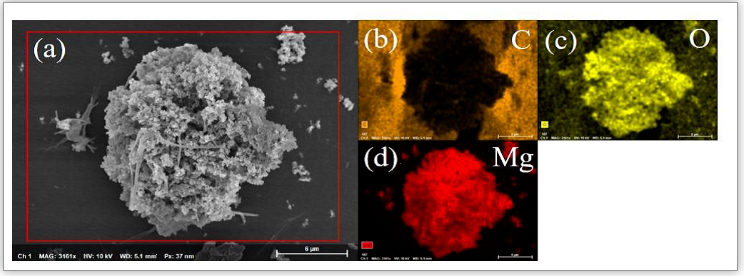

圖1. Mg/MOF-74 納米復合物的FE-SEM圖和EDS 元素分布圖
[文獻1]王永清. 鎂基納米復合材料的制備、改性及其儲氫性能研究[D].廣西大學,2021.DOI:10.27034/d.cnki.ggxiu.2020.000374.
觀察高分子材料的微觀形貌，以及高分子材料老化，疲勞，拉伸以及扭轉過程中斷口斷裂與擴散情況。案例2：
從圖2a中可以看出，纖維和基體的斷裂面較為平整垂直于纖維軸向，而且在斷口面下方?jīng)]有出現基體裂紋和纖維斷裂。從圖2b和2c可以看到在斷口面附近出現大量反應層開裂。雖然SiCf/Ti-200 復合材料的斷口成不規則狀，但是也可以依據基體斷裂面的相對高度，可以將整個斷口看作是由若干個小的平坦區域組成。

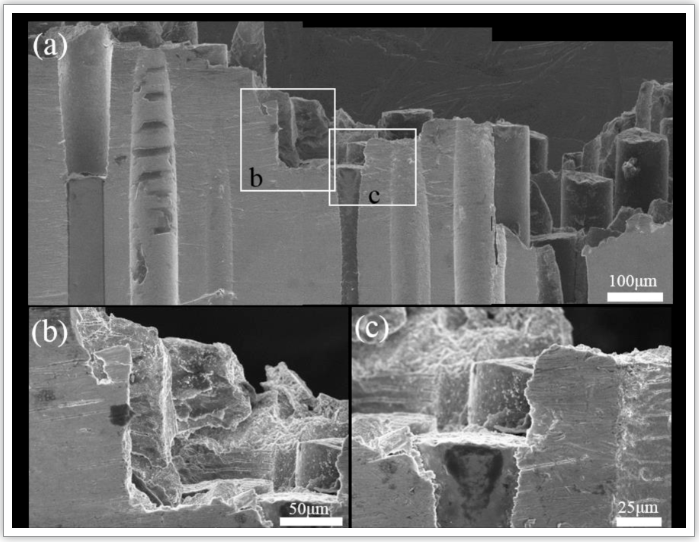

圖2. SiCf/Ti-200 復合材料縱拋面SEM圖
[文獻2]彭久順. SiC_f/Ti17復合材料拉伸及疲勞失效行為研究[D].吉林大學,2024.DOI:10.27162/d.cnki.gjlin.2023.005409.分析金屬材料的微觀組織、斷裂模式和表面磨損，腐蝕和形變情況；還可以分析鋼鐵產品質量與缺陷（如氣泡、顯微裂紋、顯微縮孔等）；結合能譜可確定金屬與合金各元素偏析情況，觀察物相并進行成分識別。案例3：
由于XRD結果顯示，620℃時逆變奧氏體的含量最高，所以在此回火溫度的基礎上繼續增加回火時間至32h、64h。圖3為這兩個回火時間的金相組織圖和SEM圖。由圖3可知，隨著回火時間的繼續提升，新的α相繼續增加，并且該相的體積也逐漸增大。
圖3. 回火溫度為620℃試樣的OM 圖和SEM 圖
[文獻3]李開顏. 熱處理工藝對00Cr13Ni5Mo超級馬氏體不銹鋼組織和性能的影響[D].中北大學,2024.DOI:10.27470/d.cnki.ghbgc.2023.000462.
對陶瓷材料的顯微結構及缺陷進行分析，觀察陶瓷材料中的晶相，晶體大小，雜質，氣孔及孔隙分布、晶粒取向及晶粒大小等情況。案例4：
從圖4中可以看出，所有陶瓷均顯示出致密結構，并且隨著MgO的加入，陶瓷的平均晶粒尺寸由30~40μm(SYT14)顯著下降至3~4μm(SYT14-9M)，平均晶粒尺寸與純ST陶瓷相當。結合EDS能譜圖，可以清晰看到以Mg氧化物為主要成分的物質在陶瓷的晶界處形成第二相，這抑制了晶粒的生長。插圖顯示，ST與SYT14-9M陶瓷樣品呈黃色，而SYT14與SYT14-7M陶瓷樣品呈深藍色。說明ST與 SYT14-9M陶瓷中Ti3+離子較少。主要是因?yàn)镸gO的引入可以穩定Ti4+離子價態，主要是由于當Mg2+離子引入ST時，發生缺陷化學反應。

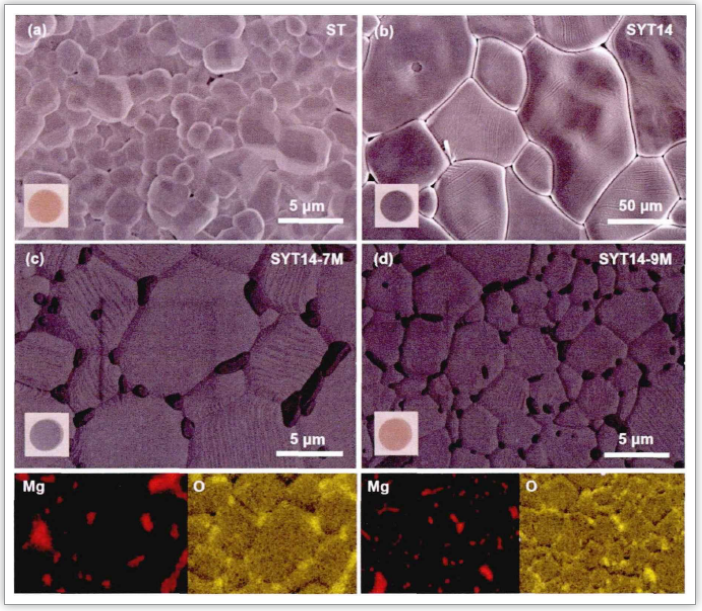

圖4. 陶瓷的SEM圖，插圖為SYT14-7M和SYT14-9M陶瓷的 EDS能譜
[文獻4]王博. SrTiO3基巨介電低損耗陶瓷缺陷化學與電導機制研究[D].陜西科技大學,2024.DOI:10.27290/d.cnki.gxbqc.2022.000514.
二、SEM在物理學中的應用
觀察表面處理對材料的硬度和光學等物理性能的影響；還可以觀察經鍍膜、光刻蝕后的表面形貌等。
案例5：
從圖5中可以看出，未上漿碳纖維表面光滑無疵點，上漿后碳纖維表面有一層漿膜存在，還存有大小不一的小顆粒。同時，還可看出上漿濃度不同，碳纖維表面微觀結構發生變化。主要是因?yàn)榈蜐舛葷{料纖維表面形成一層完整的漿膜，能改善纖維表面微孔和裂紋；而過高濃度漿料將在纖維表面形成麥粒狀小顆粒，使纖維表面相對粗糙不平。上漿劑對碳纖維表面形態的影響是一個相對復雜的過程。一般來講，纖維表面粗糙度的變化對碳纖維復合材料的界面結合有重要影響。粗糙度的輕微變化可以極大程度的影響纖維與基體樹脂間的界面粘結性。
[文獻5]張煥俠. 碳纖維表面和界面性能研究及評價[D].東華大學,2015.
三、SEM在生物學中的應用
研究生物活性材料和生物陶瓷的表面形貌和細胞生長情況；還可用于觀察水凝膠的孔洞結構，膠原的纖維結構，人工骨的孔分布，磁性生物顯影材料的尺度及包覆情況等。案例6：
由圖6可見，細胞在PGS/PLLA上黏附，但數量較少，排列稀疏；PGS/PLLA-PDA表面的細胞數量和密度較PGS/PLLA有所增加，均有絲狀偽足伸出，細胞呈多角形，形態良好；PGS/PLLA-PDA-CoⅡ上細胞生長密度明顯增加，排列比較密集，細胞間相互融合，鋪展面積較大，有較多的絲狀和板狀偽足，細胞突觸長度和數目增高，細胞與材料孔洞之間、細胞與細胞之間有較多樹枝狀的突起相互交聯，說明PGS/PLLA-PDA-CoⅡ材料更有利于細胞的粘附生長。
圖6. 羊顳下頜關節盤細胞與表面處理前后的支架共培養2d的SEM圖（×500）
[文獻6]劉揚. PGS/PLLA支架負載聚多巴胺/Ⅰ型膠原復合涂層的制備及生物學評價[D].蘭州大學,2023.DOI:10.27204/d.cnki.glzhu.2022.001752.
四、SEM在地礦學中的應用
用于觀察巖石礦物的表面形貌、和組成；還可以分析巖土的微觀結構、構造和堅固性。案例7：

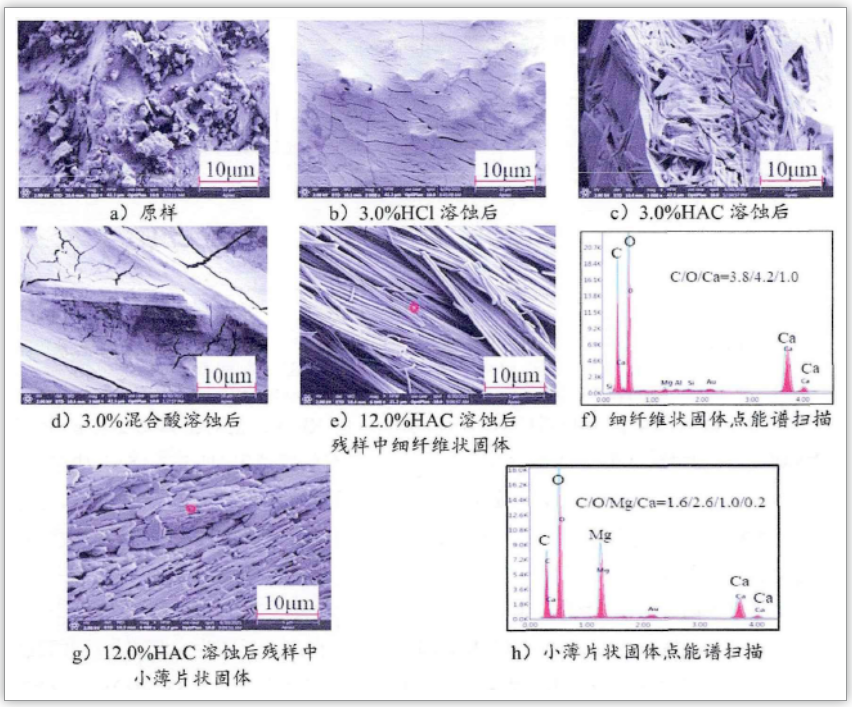

如圖7所示，3.0%HCI溶蝕后的白云石殘樣表面光滑、無附著物，3.0%HAC溶蝕后的白云石殘樣表面附著“細纖維”狀物質，3.0%混合酸溶蝕后白云石殘樣表面無“細纖維”狀固體，但有突出的“簇狀”形態。3.0%的鹽酸、乙酸、混合酸對白云石的溶蝕率分別為91.81%，56.74%，69.57%，殘酸pH均在5左右。說明在弱酸溶液中，鹽酸與白云石反應不會伴隨生成沉淀的副反應，乙酸與白云石則可能伴有生成“細纖維”狀固體的反應?；旌纤崤c白云石反應生成“纖維”狀固體的量明顯少于乙酸，說明混合酸中鹽酸能有效減少“纖維”狀固體的生成。觀察發現12.0%HAC溶蝕后白云石殘樣至少存在兩種微觀形態與白云石不同的固體，一種是“細纖維”簇狀固體（見圖7e），另一種是“小薄片”狀固體（7g）。
[文獻7]閆福麗.酸對巖石礦物的溶蝕機理及粘彈性表活劑酸化液體系研究[D].陜西科技大學,2022.DOI:10.27290/d.cnki.gxbqc.2022.000014.五、SEM在微電子工業中的應用
可用于半導體器件的失效分析、微觀形貌的觀察以及失效點和缺陷點的查找。案例8：
從圖8中可以看出，Sb2Se3晶體由一些大的微米級晶粒組成。(Sn0.05Sb0.95)2Se3晶體經化學腐蝕后清楚顯示出晶粒分布，且平均晶粒尺寸約為15μm。此外，通過 EDS元素分布圖能觀察到晶體中各元素的空間分布，其中Sb和Se在整個晶體中均勻分布，而摻雜元素Sn經化學腐蝕后在晶界處存在富集現象。對于Sn 摻雜濃度更高的(Sn0.10Sb0.90)2Se3晶體，化學腐蝕后Sn富集區更加明顯，如圖 8c 所示。圖8d中點1取自圖8b，點2則取自圖 8c，兩個點的原子比Sn:Sb:Se 分別為14.54:23.74:61.72和15.39:22.22:62.39。由此可知，不同化學組成的(SnxSb1-x)2Se3晶體得到的Sn富集區卻呈現類似的元素組成，并且具體的原子比例接近于Sn2Sb4Se8對應的化學計量比，即2:4:8。

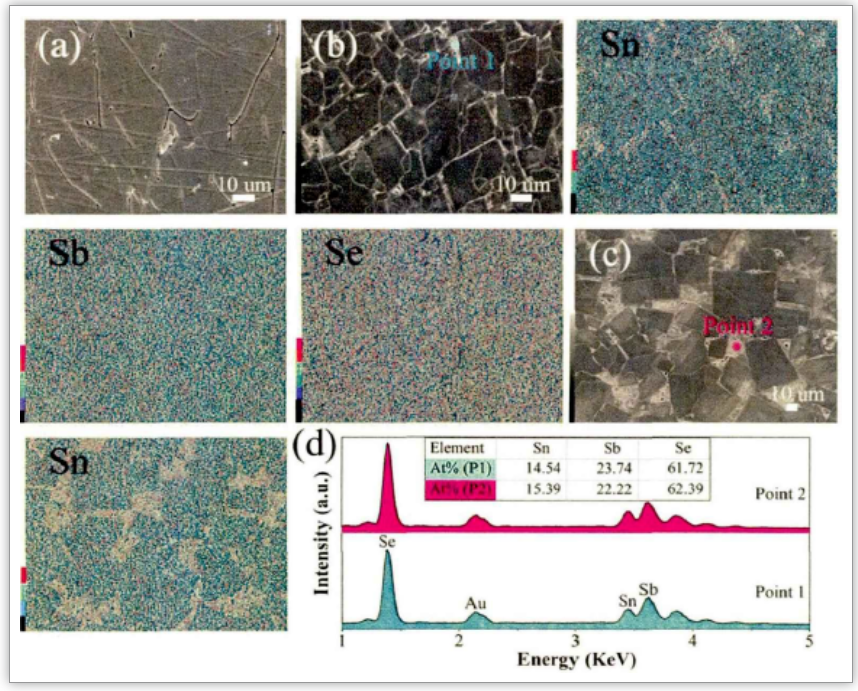

圖8. Sb2Se3晶體、(Sn0.05Sb0.95)2Se3晶體和(Sn0.10Sb0.90)2Se3晶體經NaOH溶液化學離蝕后的表面SEM圖，以及兩個點測試的EDS 能譜圖[文獻8]陳爍. 硒化物半導體材料的制備及其光電器件應用研究[D].浙江大學,2018.六、SEM在考古學中的應用
SEM在考古中也有著重要的作用，可以對文物的微觀結構和化學成分進行無損檢測，以分析各種文物的成份，年代，材料等。案例9：

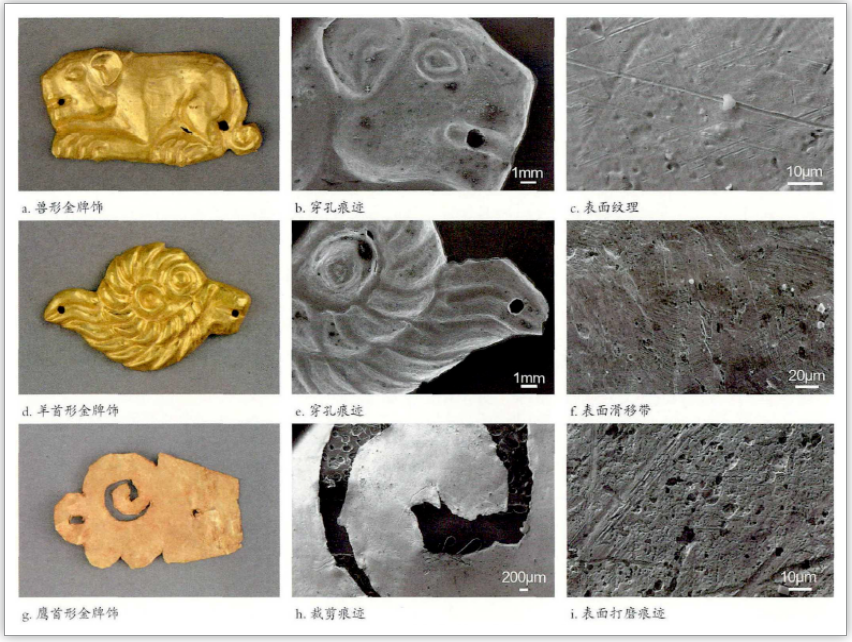

SEM顯示，金飾片的厚度不均勻，牌飾表面有不規則凹坑和劃痕，穿孔近圓形，圖ｂ和圖ｅ），從正面向背面呈不規則撕裂狀，金牌飾背面有交錯分布的紋理，可能是模具或襯墊物擠壓造成（圖c），圖ｆ羊首形金牌飾背面局部形貌，可見平行的滑移線，說明器物發生過塑性形變，即受到了切應力。獸形和羊首形金牌飾的制作方式可能是在某種材質的模具上錘揲而成，鷹首形金牌飾表面有錘揲痕跡，邊緣有粗糙的裁切痕跡，其制作方式是先錘揲后用不太鋒利的工具裁剪成鷹首形狀（圖ｈ）。
[文獻9]紀娟,譚盼盼,楊軍昌.先秦至漢代金器文物制作工藝的掃描電鏡能譜分析[J].中國文物科學研究,2022(01):64-71.
