掃描電鏡是用來測什么？ 二維碼

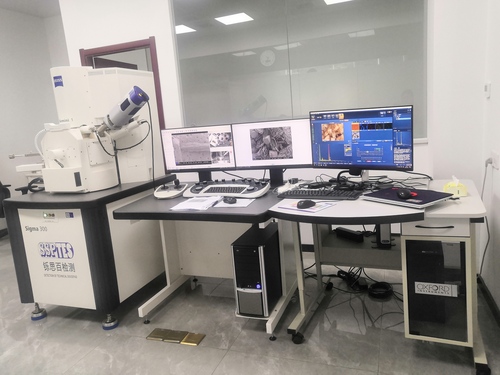

發表時間：2024-10-09 10:48作者：鑠思百檢測來源：鑠思百檢測 一、掃描電鏡的基本介紹 掃描電鏡一般包括電子槍、電磁透鏡、掃描系統、信號采集和處理裝置等部分。 電子槍：電子槍作用是產生連續穩定的電子流，是掃描電鏡的重要組成部分。根據陰極所用材料不同分為熱鎢極電子槍、六硼化鑭電子槍和場發射電子槍。熱鎢極電子槍陰極為能加熱的鎢絲，通過在陽極和陰極之間施加高壓使電子獲得能量，一般實際加速電壓可到 10 - 30kV。六硼化鑭陰極電子槍亮度高、壽命長，但價格較貴應用不多。場發射電子槍亮度高、分辨率高、壽命長，能實現快速掃描觀察和記錄，不過造價非常昂貴，一般應用在特殊用途。 電磁透鏡：由勵磁線圈、框架和極靴構成，對電子束有透鏡作用，能使電子束發生折射而聚焦。電子槍發射的電子束直徑一般為 30 - 50 微米，而要求的電子束直徑為 1 - 5nm 的電子探針，所以需要兩到三個電磁透鏡組成，且電磁透鏡有光闌可擋掉一部分無用電子。 掃描系統：由兩組小電磁線圈組成，可使電子束作光柵掃描，逐次掃描樣品。通常裝在物鏡間隙內，使電子束在進入物鏡強場區前發生偏轉。 信號采集和處理裝置：由探測器、顯像單元和照相系統組成。入射電子束打到樣品上產生一系列信號，探測器接收這些信號，經信號放大等光電效應后顯示在熒光屏上，最后通過照相機記錄下來。 目前，使用最廣的常規鎢絲陰極掃描電子顯微鏡其分辨率最大可達 3 - 5nm，加速電壓為 0.2 - 30kV。掃描電鏡廣泛應用于生命科學、材料科學、化學、物理學、電子學、地質學、食品科學等領域的研究，以及半導體工業、陶瓷工業、化學工業等生產部門。（鑠思百檢測） 二、掃描電鏡的主要用途（一）廣泛的領域應用掃描電鏡在生命科學領域，可以觀察細胞、組織和器官的細節結構、形態和功能。例如，可以清晰地觀察到細胞的表面形態、細胞器的形態和位置分布等，為研究細胞的生理活動提供直觀的圖像信息。在材料科學領域，無論是金屬材料、陶瓷材料、高分子材料還是納米材料，掃描電鏡都能發揮重要作用。對于金屬材料，可對其微觀組織進行顯微結構及立體形態的分析，同時還能觀察其表面的磨損、腐蝕以及形變情況，揭示斷裂機理，對鋼鐵產品質量和缺陷進行分析，結合能譜還可對金屬間化合物相、碳化物相等進行觀察和成分鑒定。在陶瓷材料方面，能分析其原料、成品的顯微結構及缺陷，觀察晶相、晶體大小、雜質、氣孔及孔隙分布情況等。在高分子材料領域，可直接觀察其粒、塊、纖維、膜片及其制品的微觀形貌，以及粉體顆粒及纖維等增強材料在母體中的分散情況，還能觀察其在老化、疲勞等情形下的斷口斷裂和擴散情況。在化學領域，可對各種化學材料進行微觀形貌觀察和成分分析，為化學反應機理的研究提供重要依據。在半導體工業中，可對半導體材料的微觀結構進行觀察和分析，對集成電路圖形及斷面尺寸、PN 結位置、結區缺陷等進行表征。在陶瓷工業中，可分析陶瓷材料的微觀結構和缺陷，為提高陶瓷產品質量提供技術支持。在化學工業中，可對化工產品的微觀形貌和成分進行分析，為產品研發和質量控制提供有力手段。 （二）特殊樣品的觀測要求除了上述廣泛的應用領域，掃描電鏡對特殊樣品也有特定的觀測要求。首先，樣品要能耐高真空，因?yàn)閽呙桦婄R是靠電子束掃描物體表面來成像的，空氣的存在會使電子束變型，影響掃描效果。其次，樣品表面不能含有有機油脂類污染物，油污在電子束作用下容易分解成碳?xì)浠?，?duì)真空環境造成很大污染，會遮蓋樣品表面細節、降低成像信號產量、引起很大象散、降低探測器效率，對低加速電壓的電子束干擾嚴重。再者，樣品必須是干燥的，水蒸氣會加速電子槍陰極材料的揮發，降低燈絲壽命，還會散射電子束，增加電子束能量分散，降低分辨能力。另外，樣品表面要可以導電，如果不能導電，則要鍍金以增加導電性，在大多數情況下，初級電子束電荷數量都大于背散射電子和二次電子數量之和，因此多余的電子要導入地下，即樣品表面電位要保持在 0 電位，否則會出現充電效應，使圖像畸變。對于磁性材料，一般不建議觀測，如果一定要觀測，則建議對材料首先進行退磁。 （三）不同類型樣品的觀測
三、掃描電鏡的測量對象掃描電鏡主要測量外觀幾何量對象，用于觀察材料表面的微細形貌、斷口及內部組織，并對材料表面微區成分進行定性和定量分析。 在實際應用中，掃描電鏡能夠清晰地呈現出材料表面的微觀結構。例如，對于金屬材料，它可以精確地展示出晶粒的大小、形狀和分布情況，以及金屬表面的劃痕、裂紋等缺陷。通過對這些微觀形貌的觀察，可以深入了解金屬材料的加工工藝、使用過程中的磨損情況以及可能的失效原因。據統計，在材料科學研究中，掃描電鏡對金屬材料的微觀形貌觀測準確率高達 90% 以上。 對于陶瓷材料，掃描電鏡可以揭示其孔隙結構、晶相分布以及雜質的存在情況。研究表明，通過掃描電鏡的分析，能夠準確地測量陶瓷材料的孔隙率，誤差范圍可控制在 5% 以內。這對于優化陶瓷材料的制備工藝、提高其性能具有重要的指導意義。 在生物材料領域，掃描電鏡可以觀察細胞、組織和生物活性材料的表面形貌。例如，它可以清晰地顯示出細胞的形態、大小以及細胞表面的微結構。同時，對于生物陶瓷材料和生物活性鈦材料，掃描電鏡能夠觀察到材料表面的羥基磷灰石或細胞的生長情況，為生物材料的研究和開發提供了有力的工具。 此外，掃描電鏡還可以對材料表面微區成分進行定性和定量分析。一些掃描電鏡配備了能譜儀等附件，能夠確定樣品中所含元素的種類和相對含量。例如，在化學材料的研究中，通過掃描電鏡和能譜儀的結合使用，可以準確地分析出材料中各種元素的分布情況，為材料的化學成分和組成提供詳細的信息。據實驗數據顯示，掃描電鏡結合能譜儀對材料表面微區成分的定量分析精度可達到 ±（2 - 5）%。 掃描電子顯微鏡（Scanning Electron Microscope，SEM）作為一種重要的科學儀器，在多個領域發揮著關鍵作用。它以電子束作為照明源，與光學顯微鏡和透射電子顯微鏡的成像原理不同。電子束聚焦得很細，以光柵狀掃描方式照射到試樣表面，通過與樣品表面相互作用產生二次電子、背散射電子等各種信號，這些信號經收集和處理后獲得微觀形貌放大像。 目前，使用最廣的常規鎢絲陰極掃描電子顯微鏡分辨率最大可達 3 - 5nm，加速電壓為 0.2 - 30kV。其基本結構包括電子槍、電磁透鏡、掃描系統、信號采集和處理裝置等。電子槍產生連續穩定的電子流，有熱鎢極電子槍、六硼化鑭電子槍和場發射電子槍等不同類型。電磁透鏡由勵磁線圈、框架和極靴構成，對電子束起聚焦作用。掃描系統通過兩組電磁線圈使電子束作光柵掃描。信號采集和處理裝置由探測器、顯像單元和照相系統組成，接收電子束打到樣品上產生的各種信號并顯示在熒光屏上。 掃描電鏡不僅可用于生命科學、材料科學、化學、物理學、電子學、地質學、食品科學等領域的研究，還廣泛應用于半導體工業、陶瓷工業、化學工業等生產部門。在材料科學領域，可進行材料的微觀形貌、組織、成分分析等；在生物學領域，能觀察生物材料的表面形貌等；在工業生產中，可用于產品質量鑒定及生產工藝控制等。（鑠思百檢測） |
