橢偏儀原理及表征方法

?橢圓偏振光譜儀（ellipsometer），簡稱橢偏儀，是一種利用材料的光學特性進行光學常數、微結構分析和薄膜厚度測量的一種儀器。由于橢偏儀的測量過程不需要與樣品直接接觸，不會對材料表面造成損壞，也不需要真空環境，因此它成為一種簡便、快捷、易于實現的材料測量儀器。橢偏儀的主要分析材料為半導體材料、電介質、聚合物材料等。而且由于橢偏測量技術作為一種無損測試技術，對材料的表面損傷很小，因此也可以被用作生物樣品的表面檢測。?

一、工作原理與技術優勢

橢偏儀 通過測量 橢圓偏振光 在材料表面反射后的偏振態變化，分析薄膜厚度、折射率等參數。其核心原理基于 麥克斯韋方程組 ，通過檢測反射光的振幅比（Ψ）和相位差（Δ）變化來建立物理模型。 ?

測量原理

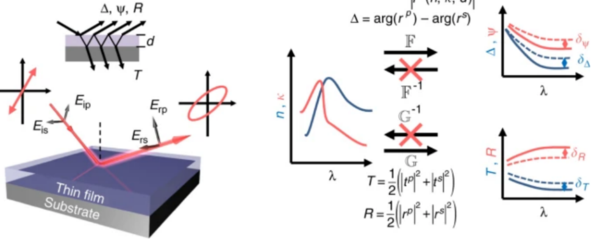

入射光被分解為平行（P偏振）和垂直（S偏振）兩個分量，分別計算反射系數后合成總反射系數。當光束遇到薄膜時，界面反射導致P、S分量振幅變化，通過公式反演計算薄膜厚度、折射率等參數。 ?

關鍵參數
?振幅比（Ψ）?：反映材料光學特性，與厚度、折射率相關
?相位差（Δ）?：體現材料表面粗糙度或多層結構特征
? 布魯斯特角 ?：特殊入射角度下反射光變?yōu)榫€偏振，簡化測量 ?

二、多領域應用場景

1.半導體制造

監控硅基氧化物/氮化物、高低k介質、光刻膠薄膜的厚度均勻性

2.光學鍍膜

優化SiO?、TiO?、Ta?O?等高低溫折射率薄膜的沉積工藝

3.前沿科研

• 材料科學：結合原子力顯微鏡進行微區結構分析

• 生物醫藥：液體環境中單分子層吸附動力學研究

• 能源領域：助力新型光伏材料開發（如下述案例）

三、創新研究案例

案例1：鈣鈦礦電池光管理突破

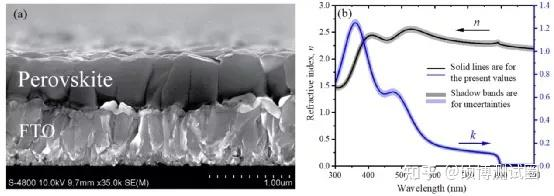

杭州電子科技大學嚴文生團隊通過橢偏儀精準測定Cs?.??(FA?.??MA?.??)?.??Pb(I?.??Br?.??)?鈣鈦礦薄膜的光學常數（n,k），據此設計光管理策略顯著提升電池短路電流密度與轉換效率。

案例2：AI驅動的橢偏分析系統

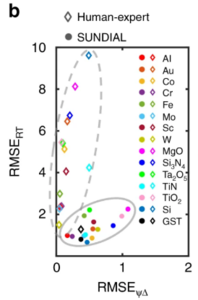

南開大學劉進超團隊開發的全自動橢偏平臺SUNDIAL，創新性地融合機器學習算法：

• 同步解析Ψ,Δ,R,T四參數

• 30秒內輸出厚度d、光學常數(n,k)

• 比傳統方法精度提升40%
