掃描電鏡-利用掃描電鏡SEM觀察硅微觀結構

鑠思百檢測提供掃描電鏡SEM檢測服務，下面是掃描電鏡進行微觀結構觀察的例子：

氫氧化鉀蝕刻（KOH）是制造微型器件的一個重要工藝，用于從硅片上去除材料。選擇性地蝕刻硅片的某些部分，用一層二氧化硅或掩膜來保護剩下的部分。然而，殘留物的存在成為這種技術的一個缺點，因為它會對器件的制造過程產生負面影響。在這篇博客中，我們提出了一種利用蝕刻殘留物的方法，將其作為后續蝕刻的掩膜，以制造兩層微結構。我們還提供了如何有效地利用掃描電鏡SEM對這些微結構進行成像的例子。

蝕刻是微加工中一個非常重要和關鍵的過程，在此過程中，材料通過蝕刻劑在硅片表面進行化學去除。蝕刻有兩種：濕蝕刻，蝕刻劑是液體，和干蝕刻，蝕刻劑是等離子體。干蝕刻是各向異性的，因此在蝕刻材料中形成垂直側壁，如圖1a所示。在另一方面，濕蝕刻劑通常是各向同性，這意味著蝕刻在各個方向都是均勻的，產生圓壁和削弱效果，如圖1b所示。

KOH是一種液相蝕刻劑，在晶體平面上是各向異性的。因此，它對硅片的晶體取向很敏感，產生梯形截面腔，如圖1c所示。KOH蝕刻的主要缺點之一是殘留物的沉積，這是由蝕刻劑和被移出材料之間的相互作用所造成的： 是這項技術最薄弱的一點。

圖1: 生成的基體橫截面示意圖，（a） 完美各向異性的侵蝕，（b）一個完全各向同性的侵蝕，（c）一個濕蝕刻的各向異性腐蝕劑

在最近出版的一篇文章中，Han Lu et al. 描述了他們對用KOH 方法硅的單步各向異性濕蝕刻所制備兩層微結構的研究。這可以通過在隨后的KOH蝕刻中的殘留物作為掩膜來實現。如圖2所示，不同的微觀結構可以用KOH蝕刻制作。（Micromachines 2016, 7, 19; doi:10.3390）

在a - b中，由KOH蝕刻制作的單層微金字塔，在c - d兩層的微金字塔中，KOH蝕刻使用殘留物作為第二掩膜層。在這兩種情況下，硅片上都覆蓋著二氧化硅層。這是由光學光刻技術，使用氫氟酸蝕刻產生的。二氧化硅層作為之后KOH蝕刻步驟的掩模。在圖2的右側，蝕刻步驟的殘留物被用作制造兩層微結構的掩模。

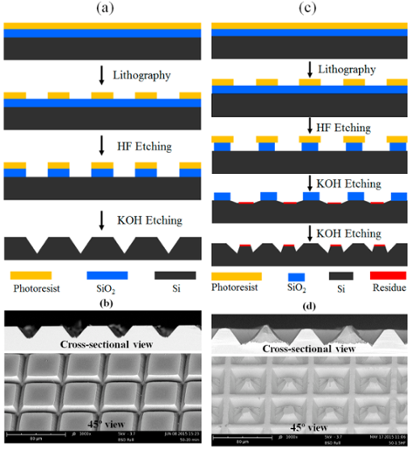

圖2:   （a） 和 （b） 沒有殘留物作為第二蝕刻掩膜，（c ）和有第二蝕刻掩膜的制備工藝流程和SEM 成像

通過調整一些蝕刻參數，例如時間（如圖3所示的SEM圖像）和KOH濃度（如圖4所示），可以制作出不同形狀的微結構。在第一種情況下，溫度影響到微金字塔的高度和墻壁結構。通過改變濃度，微觀結構的形狀從正方形變?yōu)榘私切危浇亲優榱藞A形。

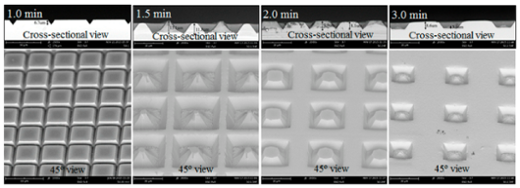

圖3: 通過 SEM 對在不同時間段KOH 蝕刻用殘馀層作為掩模的成像

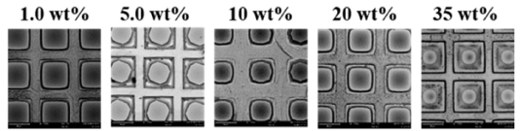

圖4: 通過SEM 圖像了解不同濃度的 KOH蝕刻用殘留層作為掩模

從圖2、圖3和圖4中可以看出，掃描電鏡 （SEM） 非常適合對微觀結構進行成像。它有助于了解單個因素及其在整個蝕刻過程中的影響，從而有助于構建微結構的形狀和尺寸。在全球范圍內，SEM提供了一種強大的方法來獲得視覺表征，并通過調整制造技術的參數 （在本例中是KOH蝕刻） ，來證明微結構的質量差異性。
