XPS價帶譜計算價帶位置

VBXPS測得價帶位置(Ev)

XPS價帶譜位移XPS中靠近費米能級的低結(jié)合能(0~35eV)，主要設(shè)計非定域的或成鍵的軌道;

XPS價帶譜因其所用X射線源線寬的限制和X射線在價帶區(qū)電離截面小的原因，信號強度弱，信噪比差，譜線緊靠一起，形成帶狀結(jié)構(gòu);

XPS價帶譜反應(yīng)了固體價帶結(jié)構(gòu)的信息，因此可以提供固體材料的電子結(jié)構(gòu)信息。由于XPS價帶譜不能直接反映能帶結(jié)構(gòu)，還必須經(jīng)過復(fù)雜的理論處理和計算。

在XPS價帶譜的研究中，一般采用XPS價帶譜結(jié)構(gòu)的比較進(jìn)行研究，而理論分析相應(yīng)較少。

根據(jù)價帶X射線光電子能譜（VB XPS）的測試數(shù)據(jù)作圖，將所得到圖形在0 eV附近的直線部分外推至與水平的延長線相交，交點即為Ev。

如圖1，根據(jù)ZnIn2S4以及O摻雜ZnIn2S4的VB XPS圖譜，在0 eV附近（2 eV和1 eV）發(fā)現(xiàn)有直線部分進(jìn)行延長，并將小于0 eV的水平部分延長得到的交點即分別為ZnIn2S4以及O摻雜ZnIn2S4的價帶位置對應(yīng)的能量（1.69 eV和0.73 eV）。如圖2為TiO2/C的VB XPS圖譜，同理可得到其價帶位置能量（3.09 eV）。

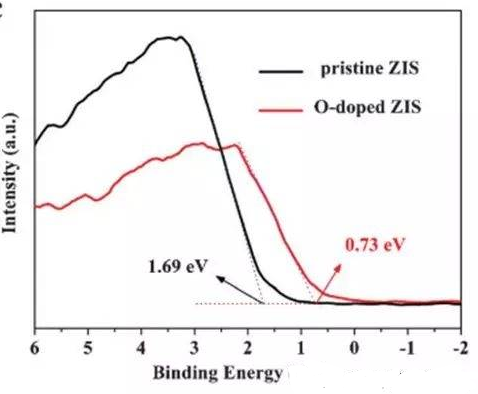

圖1. ZnIn2S4(ZIS)以及O摻雜ZIS的VB XPS圖譜

圖2. TiO2/C HNTs的VB XPS圖

以上是XPS價帶譜的簡單介紹，更多問題與測試需求請聯(lián)系鑠思百檢測工程師! 15071040697黃工(微信同號)
