橢偏儀測薄膜厚度的基本原理分析

橢偏儀測薄膜厚度的基本原理是什么？今天鑠思百檢測小編帶大家來詳細了解一下。

橢偏儀是一種測量薄膜特性的儀器。可以測量薄膜的厚度、折射系數、表面粗糙度、晶格結構和各項異性等。

橢偏儀的測量原理有些特別，叫做model-based，意思是說橢偏儀無法直接得到上述這些參數，需要通過數據擬合才能得到這些參數，在做數據擬合的時候，所采用的模型很重要。

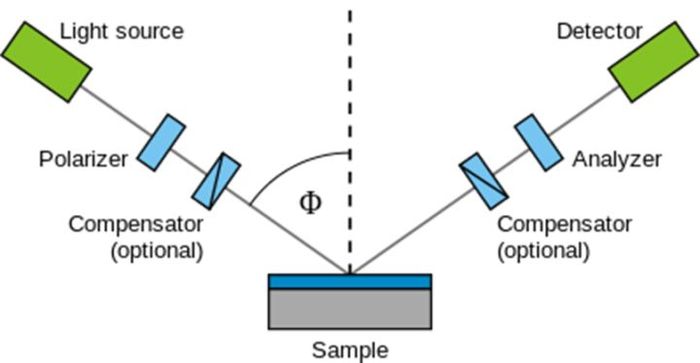

橢偏儀的測量光路圖很簡單，如上圖所示。

一束線偏振光經過薄膜反射后變成橢圓偏振光，為什么呢？

先看一下最簡單的情況，就是沒有薄膜的情況，

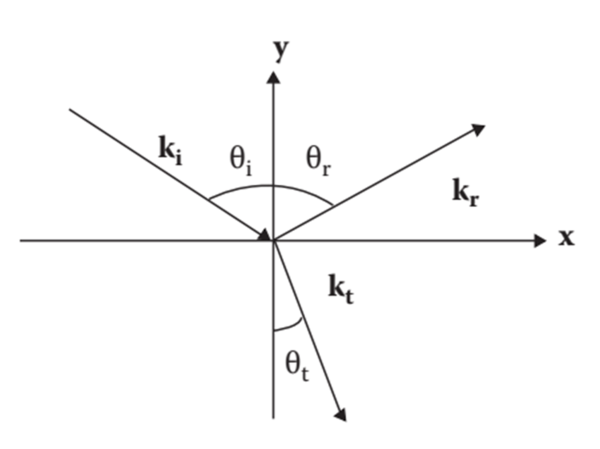

這種情況下，我們把入射的線偏振光做一個正交分解，線偏振面分解在兩個平面內，一個是入射面（對應p分量），一個是與入射面垂直的平面（對應s分量），示意圖如下所示。

根據Fresnel equations，可以得到兩個分量的折射系數分別為

上面這個公式中包含了界面前后兩種材料的折射系數，通過測量rp和rs，可以反推出這兩個參數。

值得一提的是，這里的Ns和N0都是復數，包含了折射率和吸收，前者對應相位的變化，后者對應幅值的變化。因此rp和rs也是復數。光的p分量和s分量經過rp和rs變換后，相位和幅值都發生了變化，因此兩者合成后，最終變成了橢圓偏振光。

決定橢圓偏振光形態的，不是rp和rs的絕對值，而是兩者的比值，因此可以通過測量橢圓偏振光得到rp/rs。這樣的測量方法可以消除很多共模噪聲信號，具有測量精度高、重復性好等優點。

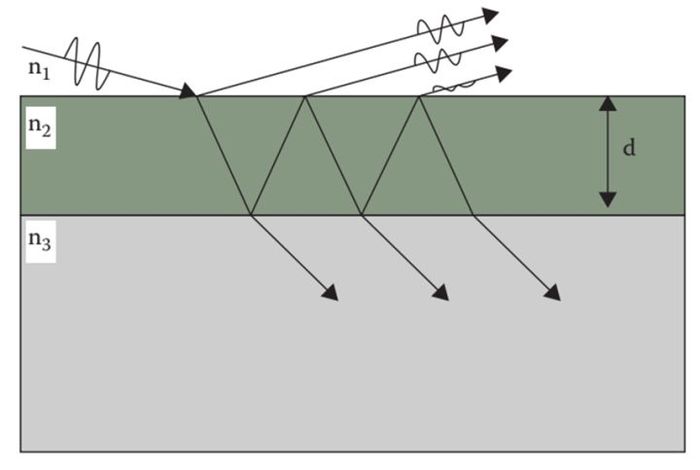

對于下圖這種有一層薄膜的情況，

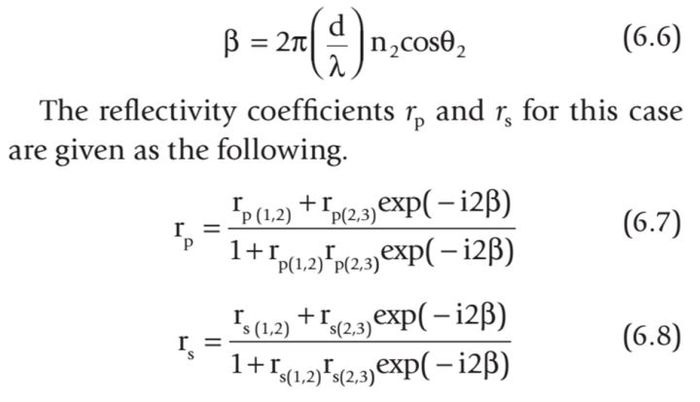

需要考慮多次反射的疊加。這種情況下，rp和rs的模型要復雜一些，

可以看到，上面的模型中包含了厚度參數d，折射率n1，n2和n3。

如果是多層薄膜，或者薄膜表面不光滑，或者需要考慮薄膜的晶格結構等情況，模型會更復雜。但是不管怎么樣，都應該首先確定合適的模型，然后根據模型去擬合實驗結果，從而得到待測的參數。

這就是橢偏儀的基本原理介紹。更詳細的信息建議參考Tompkins, H. G., and E. A. Irene, eds. 2005. Handbook of ellipsometry. Berlin: Springer
