有機小分子化合物的核磁H譜圖分析教程

1、核磁分析的原理

核磁共振波譜法（Nuclear Magnetic Resonance Spectroscopy, NMR ）NMR是研究原子核對射頻輻射(Radio-frequency Radiation)的吸收，它是對各種有機和無機物的成分、結構進行定性分析的最強有力的工具之一，有時亦可進行定量分析。

此外，核磁共振譜與紫外光譜、紅外光譜和質譜一起被有機化學家們稱為“四大名譜”。

根據量子力學原理，與電子一樣，原子核也具有自旋角動量，其自旋角動量的具體數值由原子核的自旋量子數I決定。

迄今為止，只有自旋量子數等于1/2的原子核，其核磁共振信號才能夠被人們利用，經常為人們所利用的原子核有：1H、11B、13C、17O、19F、31P，其中最常見的核磁H譜圖以及C譜圖。

2、核磁分析的分類以及應用

核磁共振譜有兩大類：高分辨核磁共振譜儀和寬譜線核磁共振譜儀。高分辨核磁共振譜儀只能測液體樣品，譜線寬度可小于1赫，主要用于有機分析。

寬譜線核磁共振譜儀可直接測量固體樣品，譜線寬度達10赫,在物理學領域用得較多。高分辨核磁共振譜儀使用普遍，通常所說的核磁共振譜儀即指高分辨譜儀。

3、有機小分子化合物的核磁H譜分析教程

在進行核磁譜圖分析時，化學位移、耦合常數、峰的裂峰數以及峰面積需要重點注意，幾者的聯合使用可以幫助我們分析絕大部分的核磁譜圖。

一般打核磁的樣品質量有一定要求，以600MHz 核磁共振波譜儀為例，有機化合物使用15~20mg左右質量的樣品溶解在氘代試劑即可（樣品質量因儀器不同可進行調整）。

在此通過有機小分子化合物的核磁H譜圖進行舉例定量分析，圖1所示為一種有機小分子化合物碳酸丙烯酯（4-METHYL-1,3-DIOXOLAN-2-ONE，溶劑為氯仿CDCl3）的核磁H譜圖（藍色標注為需要注意的地方）：

圖1   碳酸丙烯酯的核磁H譜圖

可以從圖1所示化學結構中看到4，5，7位置處有H原子存在，即需要對該位置進行相應的分析（圖1已對溶劑峰的化學位移進行了矯正）。

3.1   H個數對應核磁譜圖面積以及裂峰數計算

在同一的條件下，氫譜峰面積的積分與氫數成正比。因此可以利用該關系對物質進行定量。

H核自旋耦合干擾而裂分的小峰數（N）可以通過下式進行計算：

N=2nI+1；H核I=1/2 → N=n+1，

n為自旋數為1/2的等同偶合的原子核（例如質子）的個數。

在圖1中，N需要通過相鄰C原子上的H原子個數進行計算，例如5位置處有2個H原子，相鄰的4位置處有1個H原子，N=1+1=2，所以5位置處的裂峰數=2；相似的，4位置處有1個H原子，裂峰數=6；7位置處有3個H原子，裂峰數=2。

H原子個數比為H4：H5：H6：=峰面積比=1：2：3，與圖1中的相應H峰面積對應；圖1中4位置處裂峰數放大后為6，5位置處裂峰數為3，7位置處裂峰數為2，基本與理論計算相符。需要注意的是，5位置由于相鄰原子的影響，兩個H原子的化學位移發生了改變，這點在圖4中也被證實，同時該位置的裂峰數也從2改變?yōu)?。

3.2 Chemdraw如何協同使用

Chemdraw是有機分析中常用的一款軟件，有化學結構的核磁譜圖預測功能，可以協同來分析化合物。

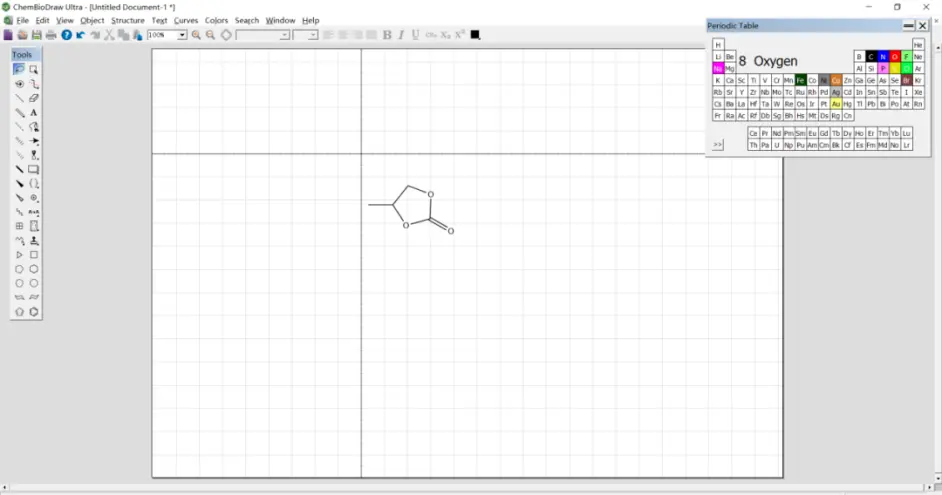

第一步：在Chemdraw中畫出我們需要的化合物結構；

圖2

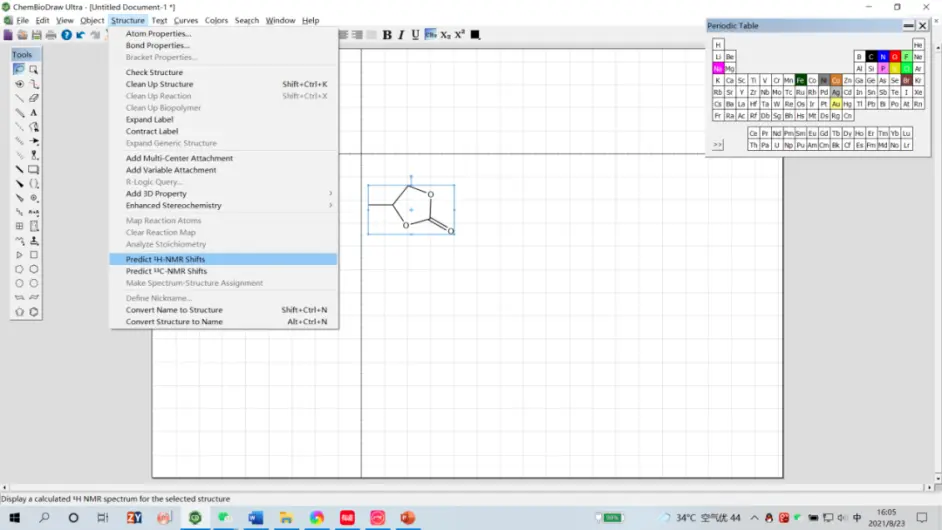

第二步：選中結構，Structure下拉中選擇Predict 1H NMR Shifts；

圖3

第三步：將預測譜圖與核磁共振波譜儀測試的譜圖（圖1）進行比較；

圖4

可以看到，預測的核磁譜圖大致與之前的分析相同，但需要注意的是由于原子間的相互影響，H原子化學位移與實際的測試譜圖會有差別。

3.3 MestReNova的使用

MestReNova是專門用來分析核磁數據的軟件，下方網址為使用教程。

https://wenku.baidu.com/view/d50e7bcb76c66137ef0619c4.html

3.4 常見氘代試劑的溶劑峰以及常見官能團的化學位移

除了Chemdraw可以協同分析核磁譜圖，常見的氘代試劑溶劑峰化學位移（圖5）以及常見官能團的化學位移（圖6）也可以進行相應分析。

4、常見的提純方法

圖1中可以看到化學位移2.0左右有一個小的雜質峰，常見的提純方法有萃取、重結晶或者加入其他可以溶解雜質的溶劑過濾，此外使用比較多的是小分子化合物可以通過柱層析法大幅度提純。

通過以上方法可以得到較為純凈的有機物，但更重要的是不斷熟練的有機合成手法，熟練的掌握有機合成基本操作會對于科研生涯有比較大的幫助。

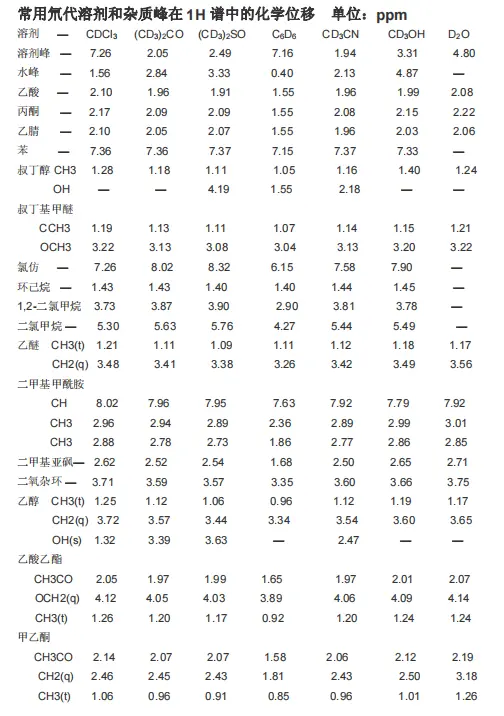

圖5   常見的氘代試劑溶劑峰化學位移

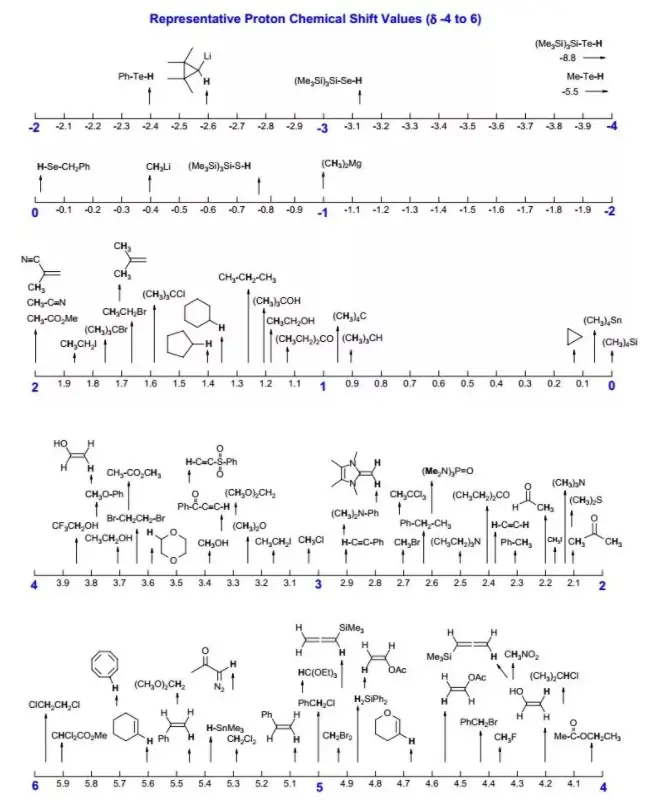

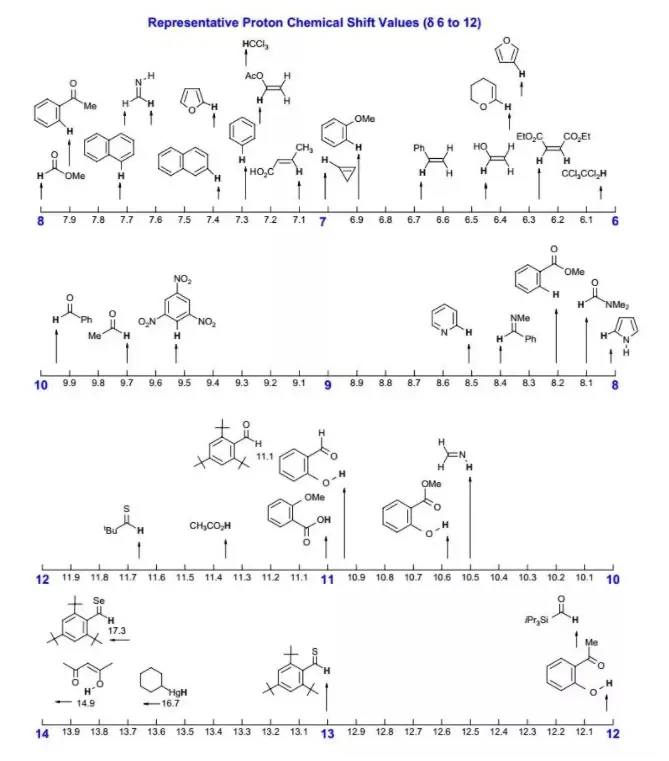

圖6   常見官能團的化學位移
