AFM原子力顯微鏡原理

AFM一種可用來研究包括絕緣體在內的固體材料表面結構的分析儀器。

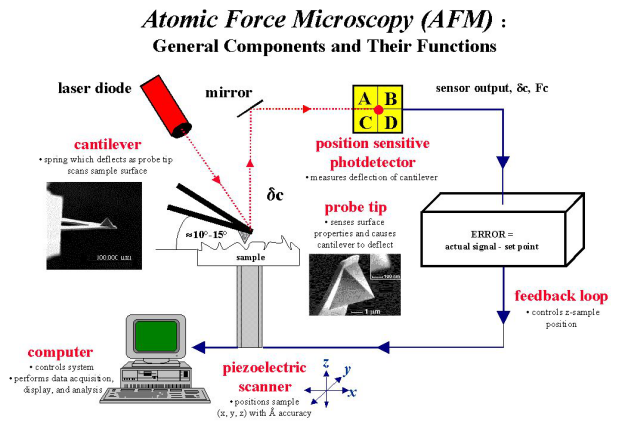

它通過檢測待測樣品表面和一個微型力敏感元件之間的極微弱的原子間相互作用力來研究物質的表面結構及性質。將一對微弱力極端敏感的微懸臂一端固定，另一端的微小針尖接近樣品，這時它將與其相互作用，作用力將使得微懸臂發生形變或運動狀態發生變化。

掃描樣品時，利用傳感器檢測這些變化，就可獲得作用力分布信息，從而以納米級分辨率獲得表面形貌結構信息及表面粗糙度信息。

接下來的是鑠思百檢測為大家總結的3類AFM的優勢和局限哦！

--接觸式--

是利用探針與材料表面直接接觸來獲得材料結構和形貌信息的方式。

優勢：圖像分別率高。

局限：

（1）很容易損傷測試材料的表面；

（2）探針易受到材料的污染；

（3）可能會因?yàn)樘结樑c材料表面的粘滯力造成圖像失真。

--非接觸式--

顧名思義是探針與材料表面沒有直接接觸。

優勢：探針不會受到污染。

局限：

（1）由于探針和材料表面不是直接接觸的（相距5~10nm），探針和材料表面的原子的作用力較弱，造成了圖像的分辨率較低；

（2）材料的表面張力使得圖像變形。

--輕敲式--

這是一種較為先進的測試模式，是通過探針不斷垂直敲擊(大約每秒5×104~50×104次)材料的表面來獲得我們所想要的材料表面形貌和結構的信息。

優勢：

（1）不會損壞材料表面；

（2）會得到較高分辨率（當然還是沒有接觸模式圖像分辨率高）；

局限：測試的速度相對較慢。

   當檢測柔嫩的樣品時，AFM的敲擊模式是最佳選擇之一。

主要應用

——表征微納米尺度材料表面微觀形貌、大小、厚度和粗糙度；

——表征微納米尺度材料表面力學機械性能；

——表征微納米尺度材料的表面電性能（電勢，壓電）；

——表征微納米尺度材料微觀摩擦性能、磁疇和相圖；

——具備高壓（±220V）壓電力測試功能；

——具備封閉式樣品腔。

（1）粉末、溶液、塊狀/薄膜樣品的表面形貌/厚度/粗糙度測試；

（2） 生物/纖維樣品的表面形貌；

（3）相圖；

（4） PFM（壓電力顯微鏡）、EFM（靜電力顯微鏡）、KPFM（表面電勢）、MFM（磁力顯微鏡）、 C-AFM/PeakForce TUNA（導電力顯微鏡）、楊氏模量/模量分布、力曲線、液下、變溫等特殊模式。
