發表時間：2023-12-30 15:58作者：鑠思百檢測

光致發光是用光激發物體引起的發光現象。這是發光現象中研究最多，應用最廣的領域，是了解其他發光現象的基礎。它包括光吸收、能量傳遞及光發射等過程，這些過程可以提供有關材料結構、成分及環境原子排列的信息。那么光致發光譜怎么測試呢，目前，光致發光技術已成為研究固體中電子過程的重要手段，由于它無須對樣品表面進行加工，對樣品厚度也沒有什么要求。因此，它是一種無破壞性的檢測手段，特別適合于研究小樣品。今天鑠思百檢測小編帶大家詳細了解一下。

F-4500和F-7000儀器設備操作流程基本一致，流程主要包括壓片>發射譜圖的掃描>激發譜圖的掃描>發射譜圖的反推等，下面是具體實驗操作流程。

一、樣品的制備

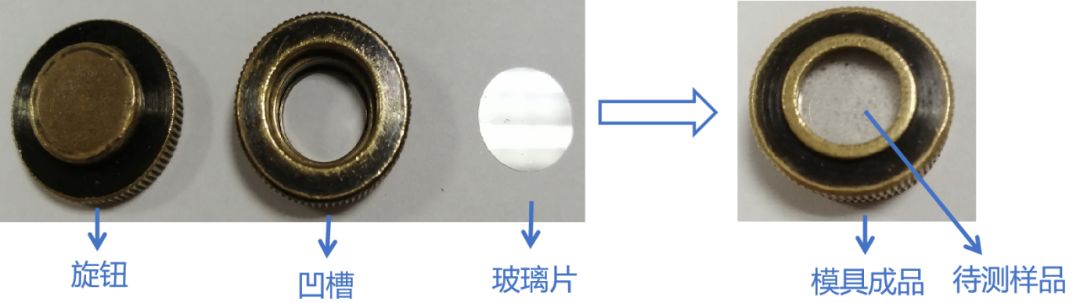

如左圖所示，將石英玻璃片（右邊）小心的平鋪在壓片模具的凹槽（中間）中，然后將研磨好的待測樣品均勻地分散在玻璃片上，最后將旋鈕（左邊）蓋在凹槽上，制作成如右圖所示的裝有樣品的模具，此操作注意旋緊旋鈕時應小心謹慎，以免壓壞玻璃片。

二、固體支架的安裝

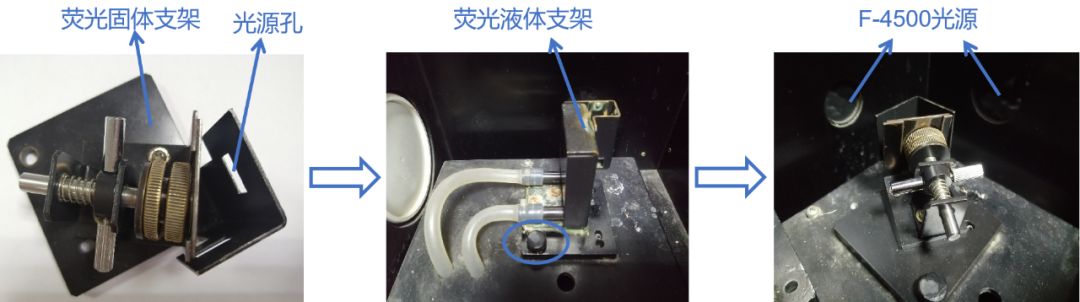

如左圖所示，將壓片模具中樣品暴露在外的一面對準光源孔放置在熒光固體支架上。如中圖所示，取下F-4500中固定熒光液體支架的螺絲，順利取下熒光液體支架，之后將熒光固體支架固定在F-4500的儀器上，注意要將熒光固體支架的光源孔對準F-4500的光源方向。待固體支架安裝好以后，準備對待測樣品進行固體熒光的測試。

三、發射光譜的掃描

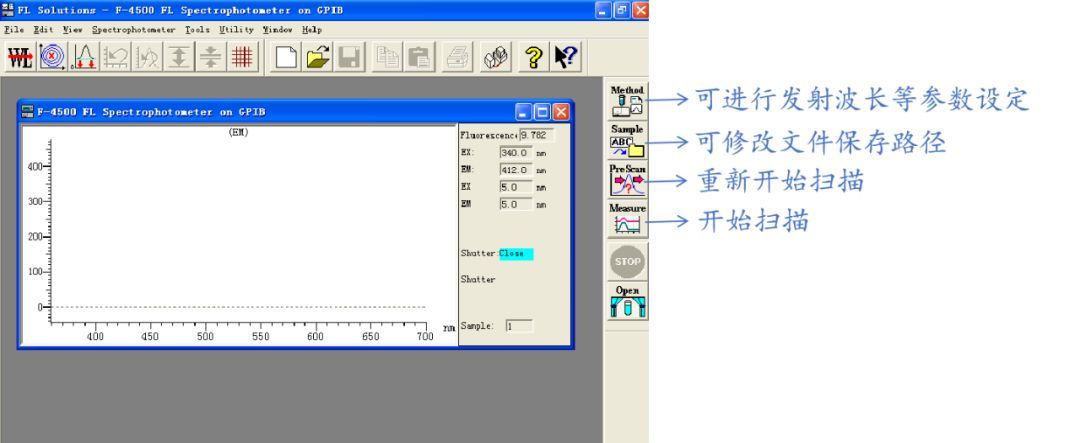

打開F4500主機電源，待燈源全部顯示正常開啟后，點擊“FL solutions”快捷方式，打開儀器工作程序的窗口。等待程序窗口的頁面都顯示為開啟狀態(開啟時圖標未呈現灰色，都呈現彩色)，可進行熒光測試的操作。

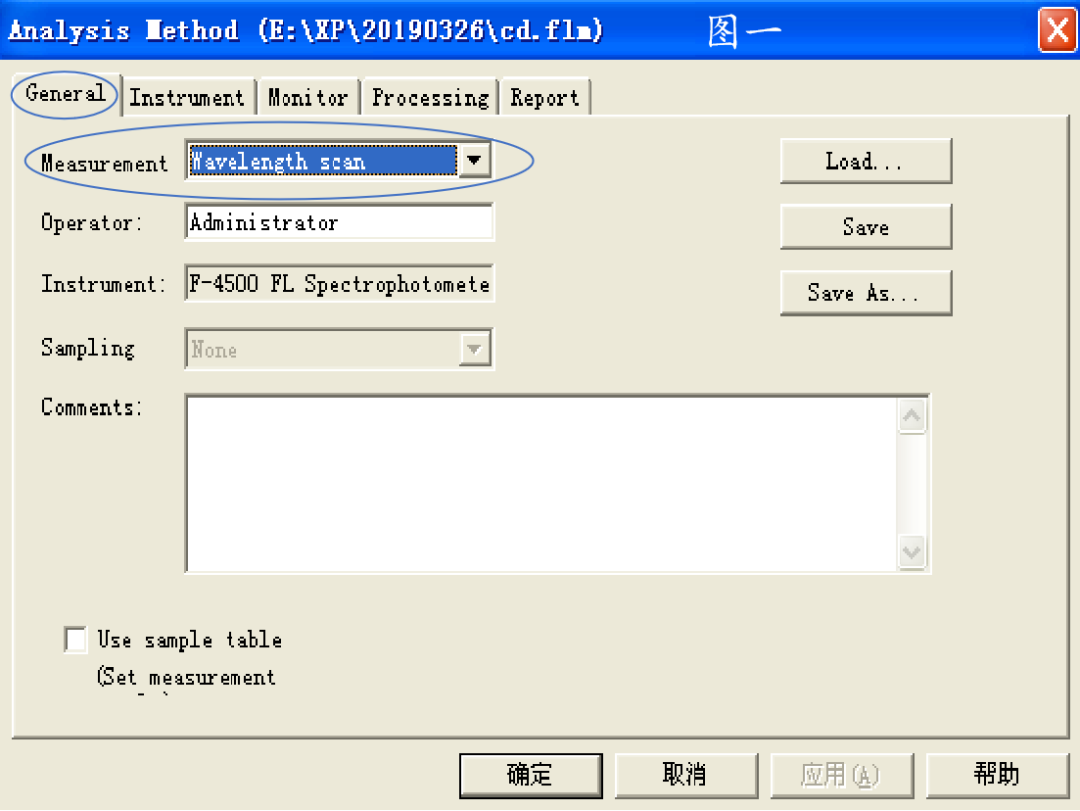

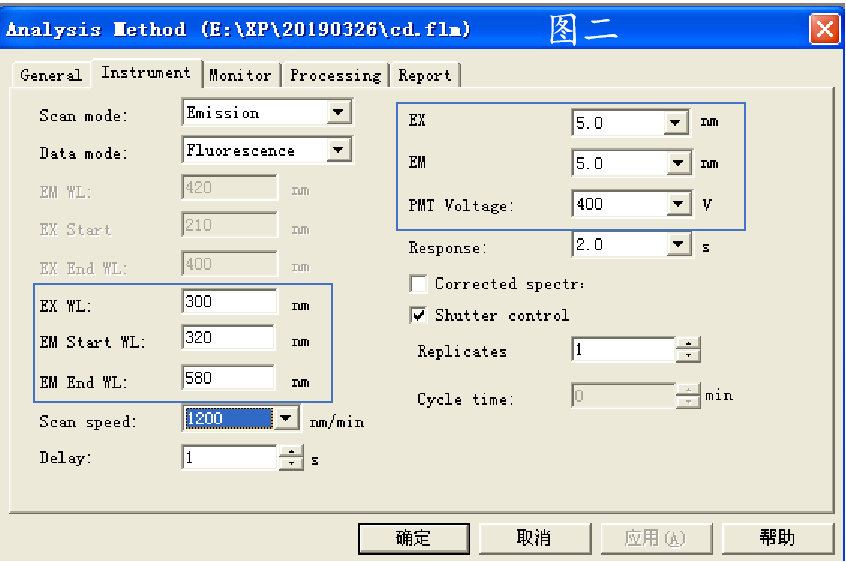

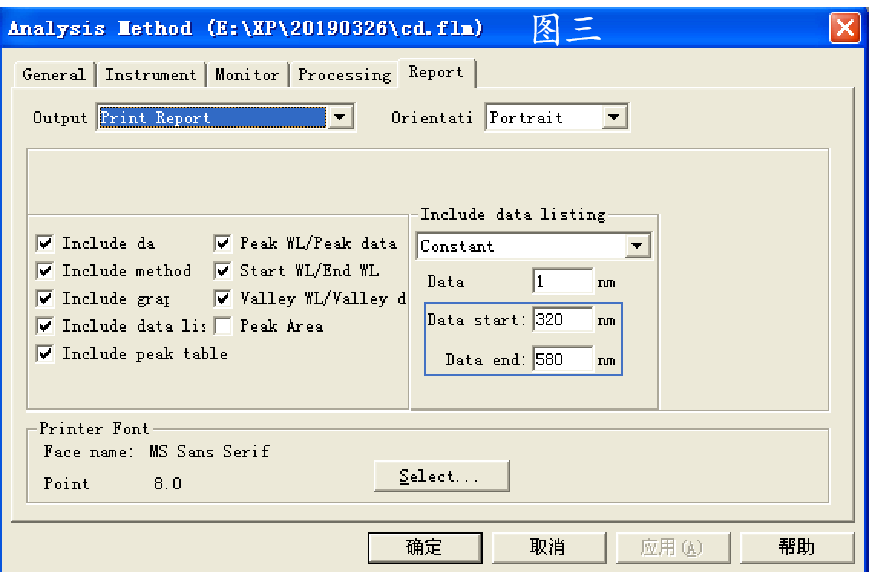

點擊“Method”圖標，在打開的“Analysis Method”框圖中，點擊“General”圖標，選擇“Mesurenent”中的“Wavelength scan”（圖一），點擊“Insrument”，選擇“Scan mode”中的“Emission”，固定“EX WL”（激發波長）為某一整數值X（只能是200-900），則“EM Start WL”（開始發射掃描時的波長）為X+20，“EM End WL”（結束發射掃描時的波長）為2X-20，本教程所設定的參數如圖二所示。并且將狹縫寬度中發射和激發的狹縫寬度都調整成5.0，電壓調整成400，其余數值采用默認值。最后，點擊“Report”，將“Report Date start”設置為320-580（圖三）。

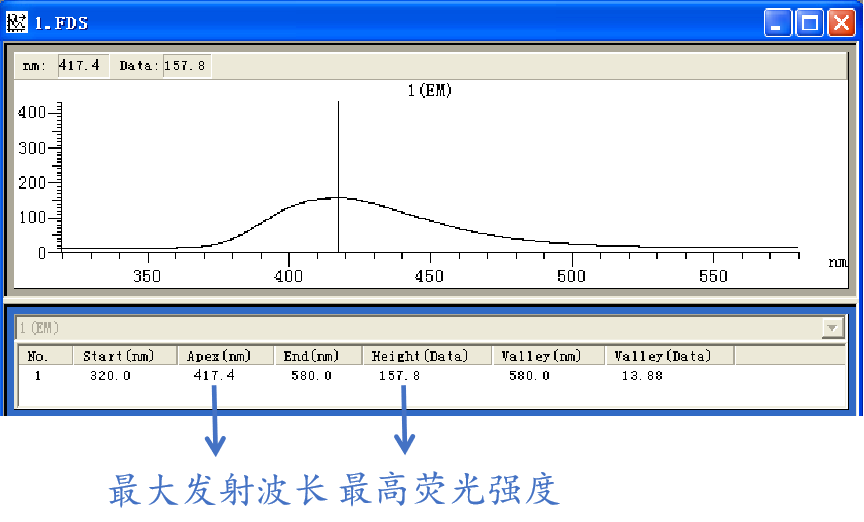

參數設置好以后，點擊確定，然后點擊“Mesure”圖標，開始進行發射光譜的掃描，儀器結束掃描后將自動給出相應的測量參數，包括最大發射波長，以及對應的熒光強度（見下圖）。掃描的數據不僅可以用來分析發射譜圖，還可以根據發射譜圖的最大發射波長反推激發譜圖的相應數據（推導方式見四）。

如果發射譜圖的光譜強度不合適，可以調整“Emission”中的“EXWL”，即激發波長，也可以調整狹縫寬度以及電壓。如果發射譜圖的光譜強度依然不合適，在進行激發譜圖的掃描操作后，可再一次反推發射峰。

四、激發光譜的掃描

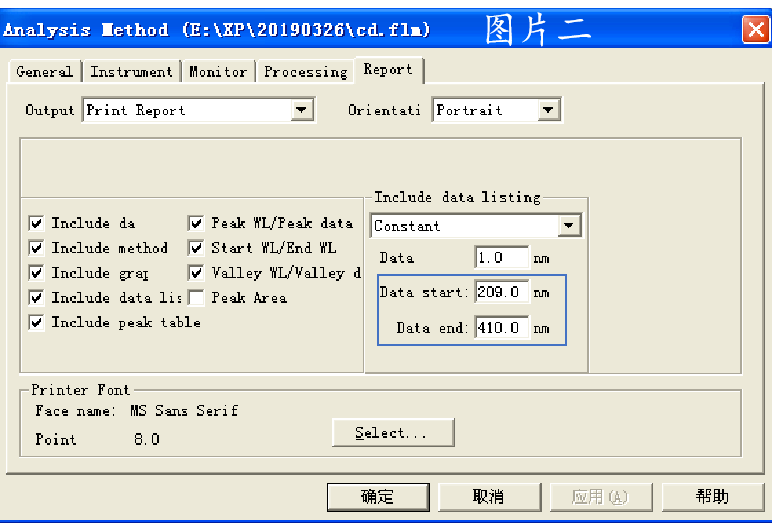

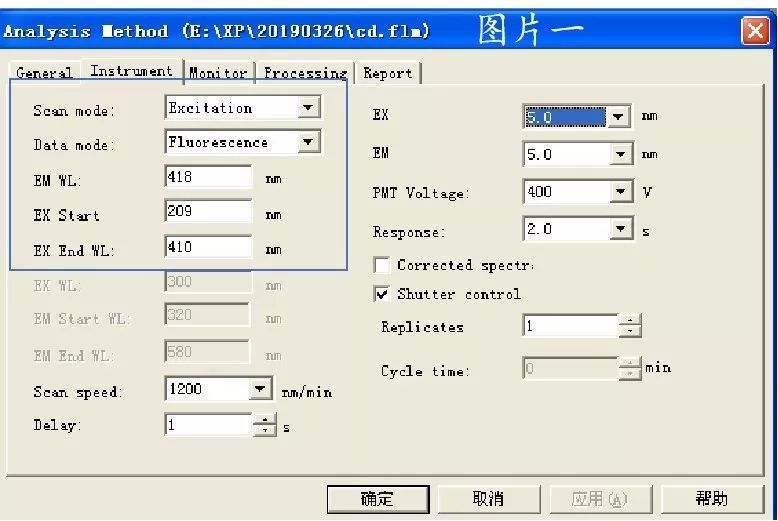

點擊“Method”圖標，在打開的“Analysis Method”框圖中，點擊Instrument>Scan mode>Excitation，將“EMWL”設定為上一步操作中所掃描出最大的發射波長，“EX Start WL”設定為為“EMWL”的一半，“EX End WL”設定得比“EMWL”小一些，狹縫寬度和電壓保持步驟三中操作所設定的默認值。本教程所設定的參數如圖一所示。最后，點擊“Report”，將“Report Date start”設置為209-410（圖二）。點擊確定，退出頁面后點擊“Mesure”，開始進行掃描。

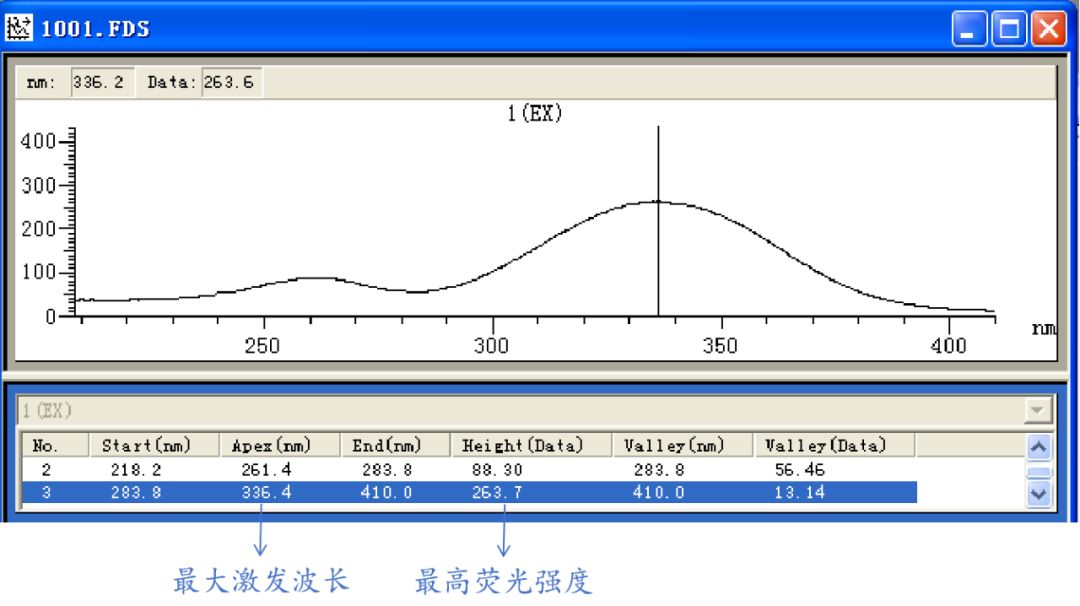

儀器結束掃描后將自動給出相應的測量參數，包括最大激發波長，以及對應的熒光強度（見下圖）。掃描的數據不僅可以用來分析激發譜圖，還可以根據激發譜圖中最大的激發波長倒推發射圖譜（詳見五）。

五、發射譜圖的反推

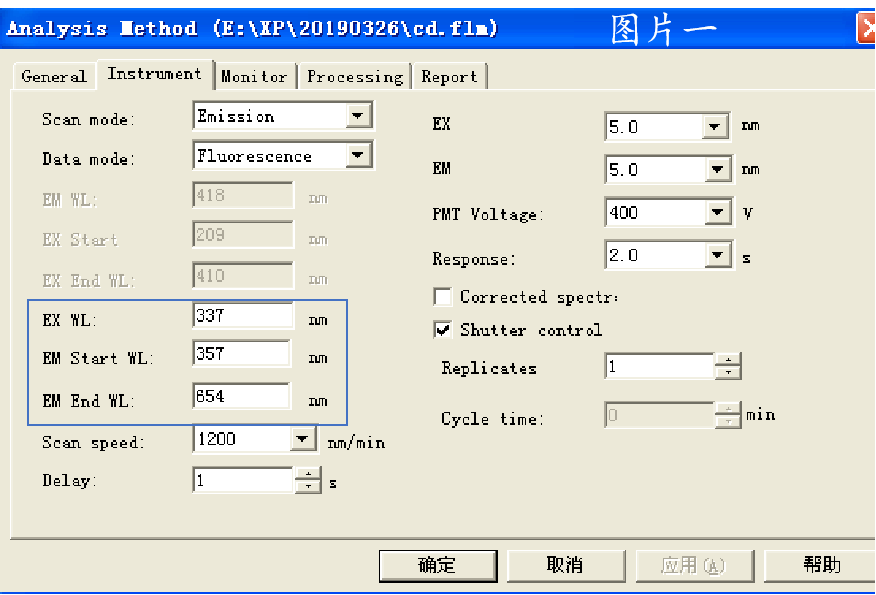

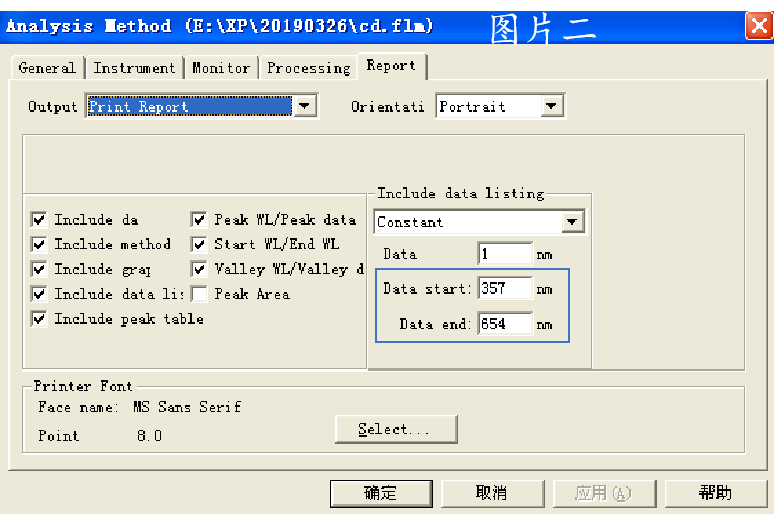

點擊“Method”圖標，在打開的“Analysis Method”框圖中，點擊Instrument>Scanmode>Emission，將“EX WL”設定為上一步操作中所掃描出最大的激發波長，同樣“EM Start WL”（開始發射掃描時的波長）為X+20，“EM End WL”（結束發射掃描時的波長）為2X-20，狹縫寬度和電壓保持上一步操作所設定的默認值，本教程所設定的參數如圖一所示。最后，點擊“Report”，將“Report Date start”設置為357-654（圖二）。點擊確定，退出頁面后點擊“Mesure”，開始進行掃描。儀器結束掃描后將自動給出相應的測量參數，最大發射波長，以及對應的熒光強度（見下圖）。掃描的數據可作為最終發射圖譜使用。

六、文件的保存

將反推所得出的EX和EM譜圖的文件分別另存為*.FDS和*.TXT兩種格式，*.FDS格式可采用熒光軟件打開，*.TXT格式可進行origin繪圖操作。

七、數據的處理

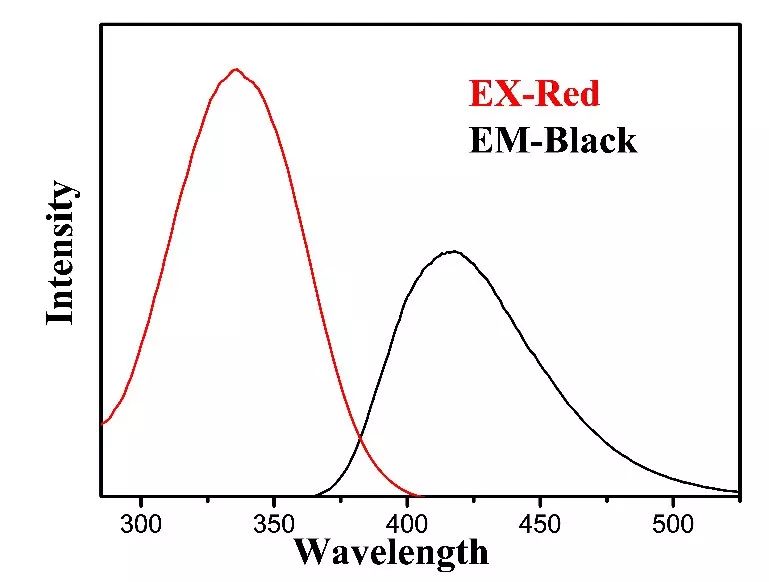

使用origin打開上述所保存的*.TXT文件，畫出發射光譜和激發光譜的光譜疊加圖，初步分析實驗數據，實驗作圖如下圖所示。由于光致發光遵循斯多克斯定律，即由物體所發射的波長（發射波長，黑線）總是大于激發輻照的波長（激發波長，紅線），并且發射的能量始終小于吸收的能量（如下圖所示）。

八、數據的分析（針對光催化過程）

物質在光的激勵下，電子從價帶躍遷至導帶，并在價帶上留下空穴，電子和空穴的復合，將導致光致發光，進而形成不同波長光的強度或能量分布的光譜圖。光致發光過程包括熒光發光和磷光發光。光致發光的峰越強的話，離開導帶并與空穴發生復合的電子越多，產生的光子能量越多，進而說明電子和空穴的復合率越高，即兩者分離效率越低。

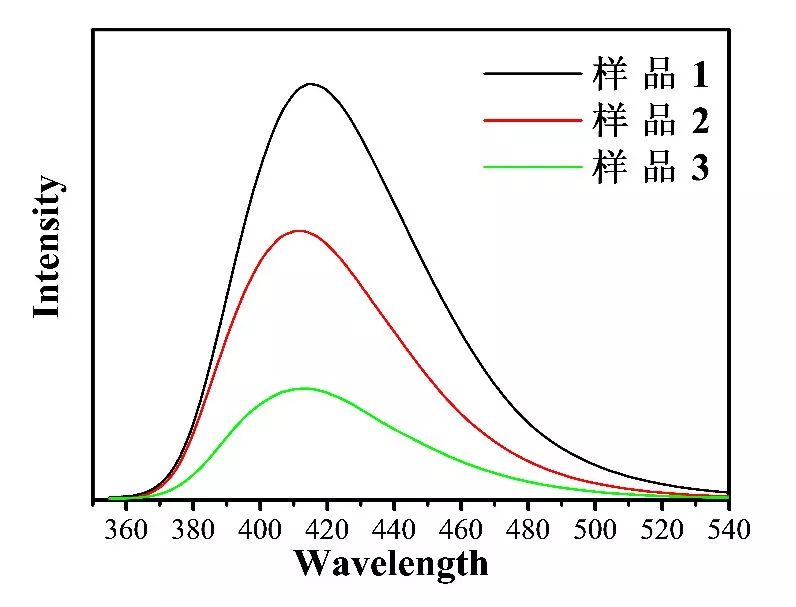

如下圖所示，樣品1，2，3中，發光強度的大小順序?yàn)闃悠?/span>1>樣品2>樣品3，說明樣品1光生電子和空穴復合后產生的光子最多，光致發光的強度最強，進而光催化活性最弱。
