BET原始數據的分析處理

經常有同學做BET測試，但是對二三十頁的測試結果，又陷入了迷茫，每一頁數據的具體含義是什么？哪些數據是自己需要真正了解的，今天鑠思百檢測小編帶大家詳細了解一下。

（1）首頁測試條件匯總

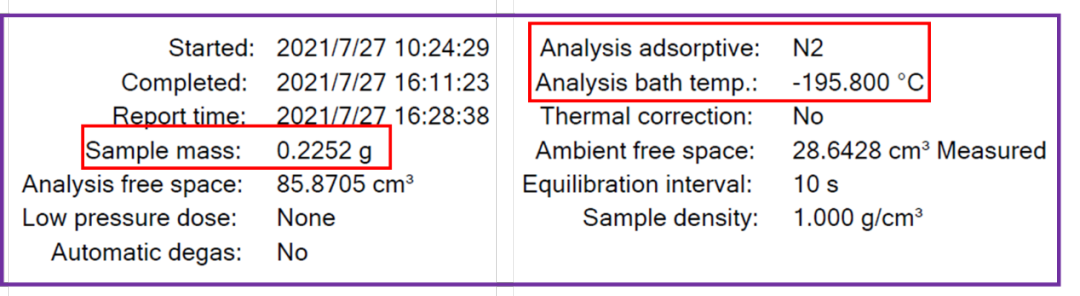

雙擊打開PDF文件后，首頁從上到下可以分為四大塊，分別是，測試條件、比表面積信息、孔體積信息和孔徑信息。如圖2所示，可以看到測試的基本條件包括樣品質量、吸附氣體和測試溫度等。

（2）首頁比表面積信息匯總

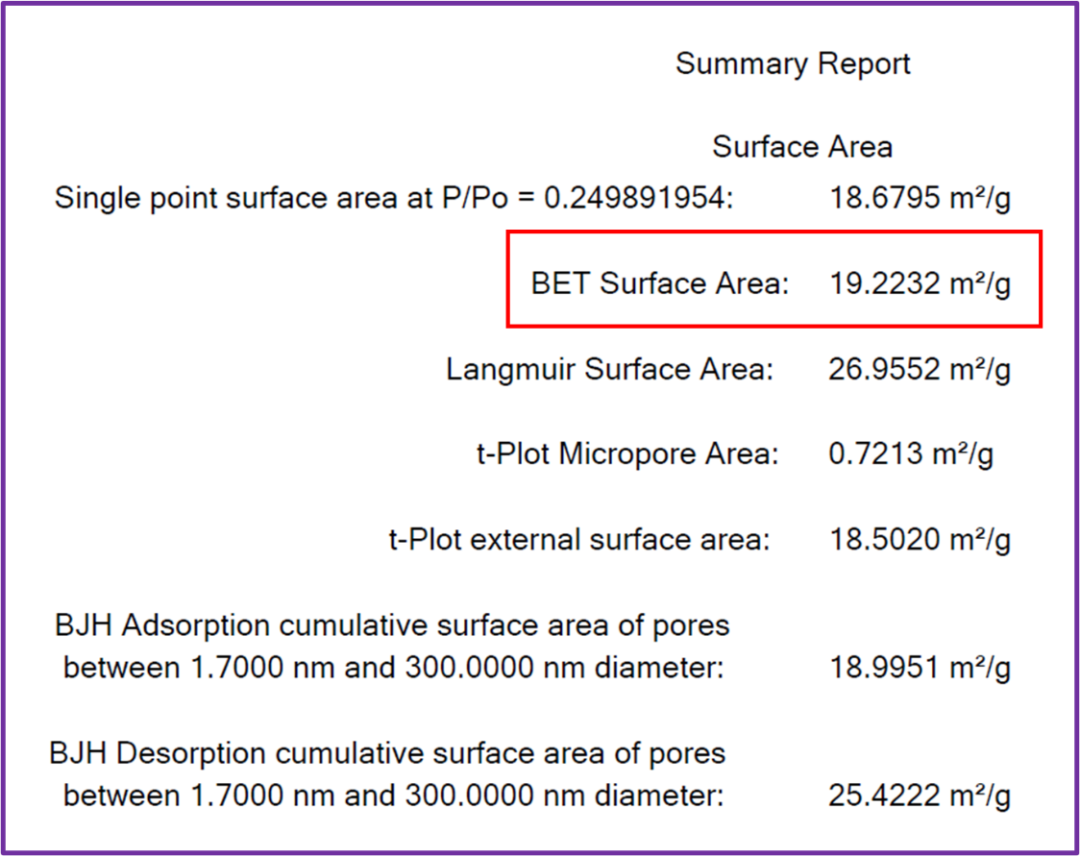

根據采用的模型假設不同，可以用來計算材料的比表面積的方法主要有Langmuir法、BET法、B點法、經驗作圖法、BJH法、DR法和NLDFT法等，目前使用最普遍的是BET法（圖3）。當然，若有進一步的分析需求，具體方法的選擇也可參考圖4。

（3）首頁孔體積信息匯總

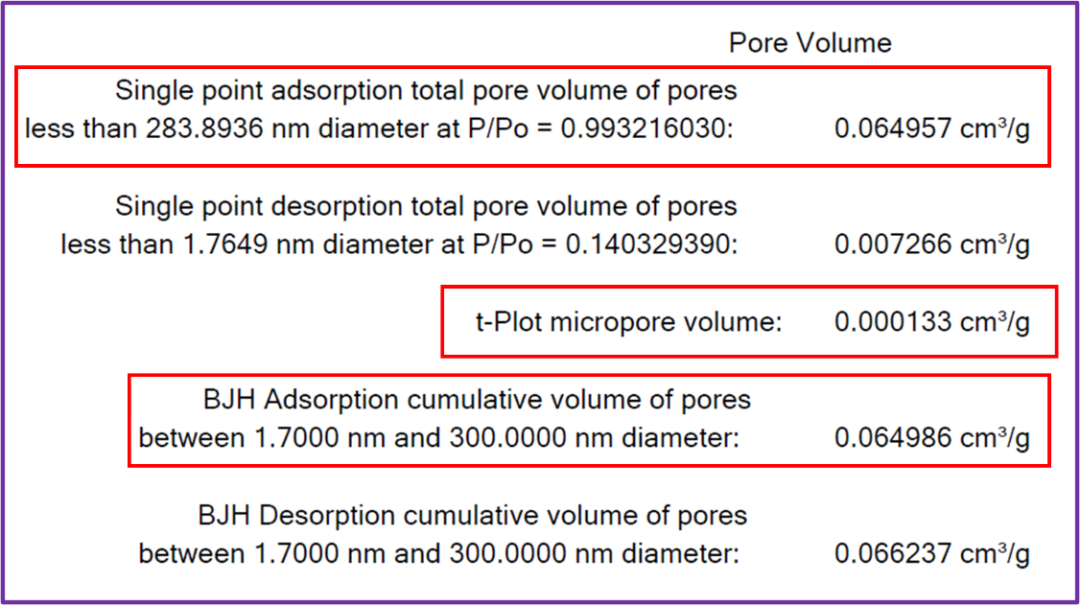

如圖5所示，孔體積信息匯總包括單點總孔體積、t-Plot法微孔體積和BJH法累計孔體積等。一般而言，單點總孔體積減去微孔孔容可得到介孔和大孔孔體積，而當大孔孔體積較小的時候，則該值可以近似為介孔孔體積。

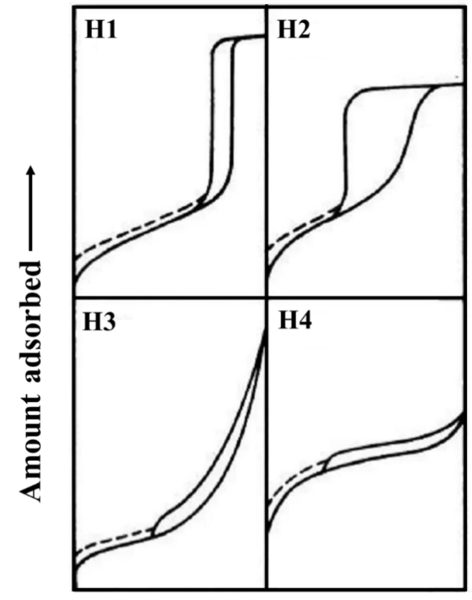

值得注意的是，此處孔體積及下文孔徑信息的選擇均涉及吸附分支和脫附分支，不同分支下的數值通常會存在較大區別。選擇哪種分支下的數值來表示自己所測材料的真實性能是大家普遍面對的難題。筆者深入分析總結了其中的核心理論，由于詳細解釋理論較為復雜，在此僅僅提供結論，也就是選擇依據：具有H1型回滯環的等溫線，采用脫附分支；具有H2、H3和H4型回滯環的等溫線，通常采用吸附分支的結果更為準確。回滯環的類型可參考國際理論與應用化學聯合會（International Union of Pure and Applied Chemistry，IUPAC）制定的標準（圖6）。

另外還有一點需要注意，有時候從脫附分支得到的孔體積分布信息會在4 nm左右有一個明顯的假峰，這源于測試時的液氮，此時就要采用吸附分支的數據。

（4）首頁孔徑信息匯總

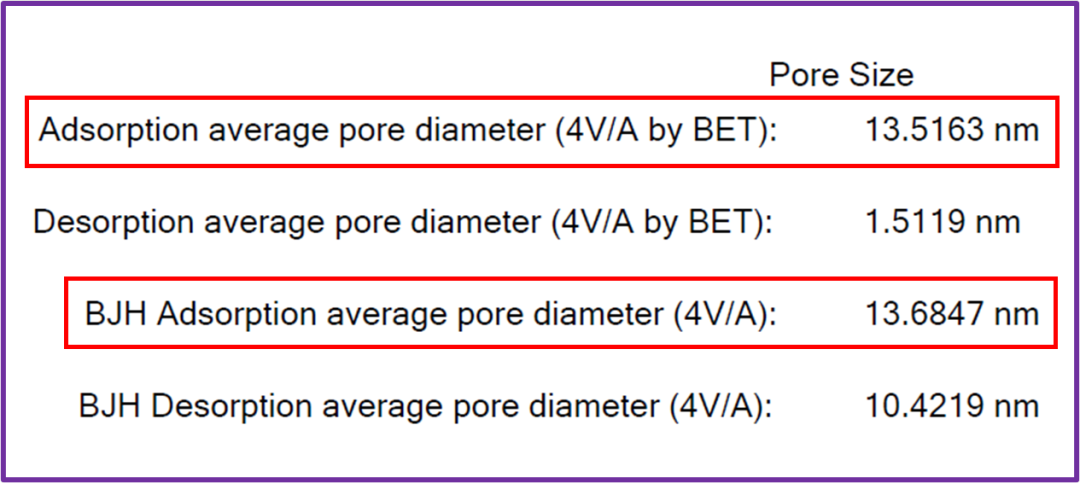

孔徑信息（圖7）主要包括兩類，分別是BET法計算得到的數值和BJH計算得到的數值，若是微介孔材料，則可選擇BJH法平均孔徑，吸脫附支的選擇同上。

（5）吸脫附等溫線圖譜

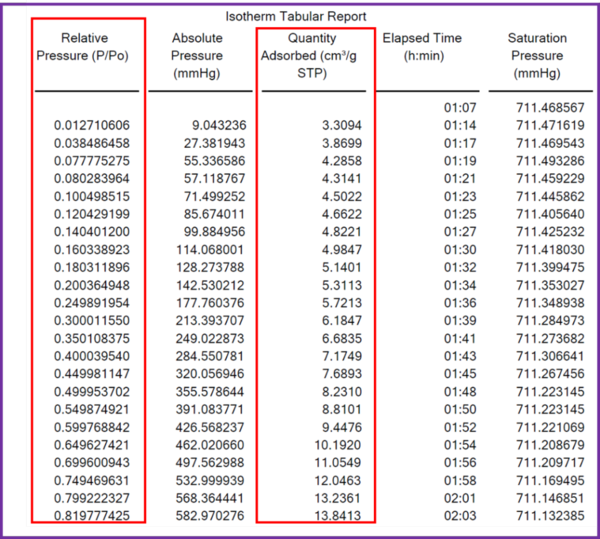

PDF文件首頁之后的第一個數據即吸脫附等溫線數據（Isotherm Tabular Report），如圖8所示，根據圖中的相對壓力和吸附量即可繪制吸脫附等溫曲線（圖9），這也是一般論文中描述孔結構信息所必需的圖譜之一。

（6）孔徑分布圖譜

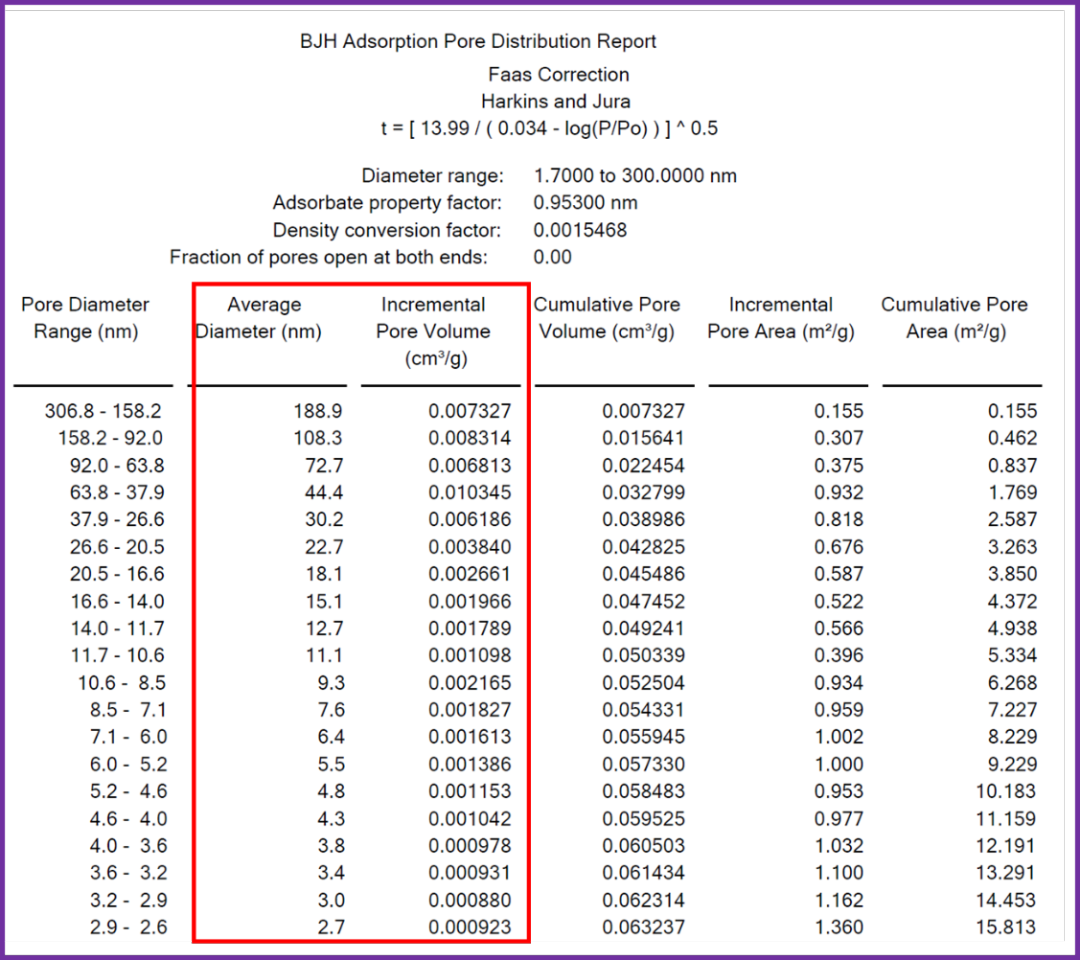

如圖10所示，孔徑分布圖的繪制可以采用孔徑和增長孔體積作為橫縱坐標。不過通常人們更習慣于用dV/dD或dV/dlog(D)作為縱坐標，兩者的原始數據在Excel表格中均有提供，據此繪制的孔徑分布圖譜如圖11所示。吸附支或脫附支的選擇遵從上文所提原則。對于吸附支，數據來自BJH Adsorption Pore Distribution Report頁面，脫附支則來自BJH Desorption Pore Distribution Report頁面。

當然，除了上述最常見、最關鍵的數據之外，BET測試結果通常還包含累計表面積、增長表面積、累計孔體積、增長孔體積以及它們的對數數據，只不過這些數據更多的只是提供參考作用，實際上用于畫圖分析的并不多。
