BET物理吸附常見問題(四)

41. 樣品管都有哪些規格？樣品管和填充棒的選擇原則是什么？

一般廠家都能提供6mm、9mm 和12mm 管徑的多種規格樣品管。管徑越細，死體積就越小，測量精度也就越高，但裝填樣品時比較困難。所以，要根據樣品情況，權衡利弊，酌情使用。

減小冷自由空間是所有儀器設計制造人員的共識。所以，選擇樣品管時，都遵從“盡量使用填充棒、盡可能細的樣品管頸、盡可能小的樣品艙”原則。

除此之外，還需綜合考慮如下因素：

1） 樣品形態的影響：對于粉末樣品，尤其是低密度的粉末樣品，如活性碳等，在抽真空的過程中粉末揚起會引起分析結果不準確，如果粉末沾染到O 形圈將造成系統漏氣，一旦粉末進入系統歧管還將引起更加難以修復的系統污染。因此，對于這類樣品推薦使用管頸相對較粗、樣品艙相對較大的管子，并且不推薦使用填充棒。而對于大顆粒、高密度樣品，如金屬、某些分子篩等，受抽真空力影響較小，不會引起系統污染，因此選擇樣品管就可以直接遵從首要原則，“盡量使用填充棒、盡可能細的樣品管頸、盡可能小的樣品艙”。

2）分析類型的影響：對于微孔材料的孔徑分析，由于實驗起始?jí)毫ο鄬?duì)低（通常從相對壓力10-7/10-6 區段起始），在低溫下分子擴散速率較慢，加之氣體非理想性對數據采集的影響較大，因此推薦不使用填充棒，以減少實驗誤差。對于介孔段的孔徑分析以及比表面積測試，由于氣體非理想性對數據采集的影響極小，因此使用填充棒反倒是可以提高實驗結果的準確性。

3）樣品比表面積的影響：對于小比表面樣品，在試驗過程中所需樣品量較大，通常需要幾克甚至十幾克。這種情況下，為保證實驗的準確性，應注意的是樣品量不要超過樣品艙（直管、小球或大球）總體積的2/3。此外，若小比表面樣品還具備1）中所提到的密度小的特性，那么也不推薦使用填充棒。樣品管的選擇經驗有如下參考：

? 9mm 樣品管是最常用的樣品管，適合大部分樣品；

? 標準樣品管用于顆粒樣品及常規比表面分析；

? 大球樣品管用于粉末樣品及低表面樣品分析；

? 6mm 樣品管對于高精度的微孔分析是非常必要的。

42. 什么是歧管？它對儀器測量精度有何影響？

 歧管（manifold）是物理吸附分析儀中連接進氣端口、真空系統、壓力傳感器和樣品管等的多支路管路系統。歧管體積是計算物理吸附初始進氣量的依據之一。這部分體積固化在儀器內部，可通過校正得到精確數值。另一方面，吸附質氣體在擴散過程中壓力差越大，則氣體絕對量計算越準確。因此，歧管體積越小，則儀器精度越高。

43. 為什么要記錄歧管溫度？歧管溫度控制對測量精度有什么影響？

 在理想氣體方程中，體積、壓力均為溫度的函數，因此，準確的系統溫度也是吸附量準確計算的一個基礎。通常系統溫度是通過與歧管相連的溫度傳感器實時記錄的。目前市售的大部分儀器大多使用精度±0.1 ℃的溫度傳感器，均可滿足實驗精度的要求。

但是必須指出的是，最新的儀器設計趨勢是所謂“高分辨微孔分析”的技術，該類型儀器均采用0.1torr 壓力傳感器采集低壓區數據，以使在高真空區域（相對壓力<10-6）的數據分辨率和穩定性更高。但是，該類型傳感器對溫度變化更為靈敏，因此，為了獲得數據的高穩定性，需要特別配置更為穩定的系統溫度，例如采用系統加熱的方式，保持歧管恒溫在50 ℃，避免溫度波動。

如果是靜態高壓吸附系統，歧管溫度波動±0.5 ℃，就會造成吸附量計算的明顯誤差（如±0.3mol@CO2），因此要求對歧管溫度的控溫精度在±0.1 ℃以內。

壓力傳感器作為靜態容量法的基本計量單元，應該自身都有電子陶瓷恒溫系統。如果選用沒有恒溫裝置的壓力傳感器，雖然成本較低，但壓力測量精度也會極低，就沒有可能測量10nm 以上的較大介孔分布。

44. 在分析過程開始前，為什么要除掉氦氣？

在用氦氣測量死體積時，是基于氦氣不吸附的假設。但事實上，物理吸附是非特異性吸附，對任何氣體都存在吸附，因此，某些材料，特別是微孔材料會吸附較多的氦氣，其影響無法忽略不計，也就是存在氦污染。氦污染的典型現象是吸附等溫線在P/P0<10-5 以下時出現“S”線形。因此，對于這種情況，應該關心死體積測定后，是否經歷了除氦過程，再進行等溫線測定；或在測定吸附等溫線之后，對其進行修正。

IUPAC 在2015 年的報告中指出：最近的研究已經證實，具有極窄微孔的納米多孔固體可以在液氮溫度下吸附無法忽略的氦氣量（氦截留）。如果在分析之前不除去被截留的氦氣，可以顯著影響在超低壓范圍的吸附等溫線的形狀。因此，建議在繼續分析之前，應當至少將樣品放在室溫下使氦氣溢出后，將其脫氣。

  氦氣作為單原子分子，直徑只有0.26nm，遠小于氮?dú)夥肿拥慕孛娣e，可以進入氮?dú)獠豢赡苓M(jìn)入的極細孔道。美國康塔儀器公司的研究表明，用氦氣在液氦溫度下分析活性炭纖維的BET 比表面比在液氮溫度下用氮?dú)獗碚?，其BET 比表面積值增加1/3。

45. 什么是冷自由空間？什么是暖自由空間？冷暖自由空間的相對大小有什么意義？

在分析過程中，樣品管是部分浸沒在冷?。ㄈ缫旱┲械模虼丝傋杂煽臻g是由冷自由空間和暖自由空間兩部分組成的。其中浸沒于液氮液位下的部分稱為冷自由空間（冷域，cold-zone），在液位以上處于室溫環境部分稱為暖自由空間（暖域，warm-zone）。

 自由空間是系統中吸附質分子傳遞、擴散的區域。液氮溫度（77K）下同體積所包含的分子數是室溫300K 的4 倍，可以說在整個自由空間中冷自由空間對死體積的貢獻遠大于暖自由空間。冷自由空間越小，或者暖自由空間中所含氣體分子數越多，壓力測量也就越準確。

46. 為什么要進行液氮或液氬的液位控制？控制液位都有哪些方法？

在一個敞開的杜瓦中，制冷劑如液氮和液氬是揮發的。因此，樣品管頸的制冷劑液位是不斷降低的，從而造成冷域和暖域體積的連續變化。為避免系統自由空間受冷浴溫度及冷浴液位的影響，在測量中的關鍵就是保持樣品管頸與制冷劑液位的相對恒定。一般要求，至少浸沒樣品20mm，并保持液面恒定，波動不超過1~2mm。在實際操作中，有兩種不同的方式達到上述目的:

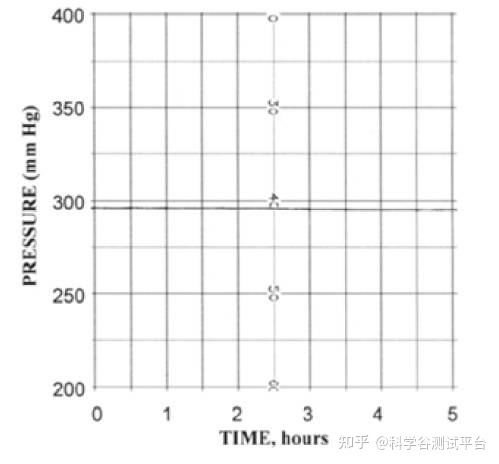

(1) RTD 實時反饋伺服方式， 即利用包括液位傳感器和自動電梯在內的實時反饋伺服系統調整冷浴液位并保持冷自由空間最小化。實驗證明，用液位傳感器控制浸于液氮中的樣品池液位，得到的樣品管中的氮?dú)鈮毫Γù蠹s295 毫米汞柱）與時間的函數關系見右圖。液氮液位的任何變化都會造成管內氣壓的變化。壓力恒定的結果清楚地說明，液位控制伺服反饋系統補償了液氮蒸發的損失，極好地控制了樣品管中的死體積（最小的“冷域”和最大的“暖域”）保持恒定。

(2) 夾套方式，即用高分子多孔材料包裹樣品管頸，通過毛細管蒸騰作用保持液位，也就是用較大冷自由空間換取冷浴液位高度的恒定。

47. 什么是飽和蒸汽壓？為什么要測飽和蒸汽壓？

在液體(或者固體)的表面存在著該物質的蒸汽，這些蒸汽對液體(或固體)表面產生的壓強叫作該液體(或固體)的蒸汽壓。在一定溫度下，與同種物質的液態(或固態)處于平衡狀態的蒸汽所產生的壓強就是飽和蒸汽壓。

當樣品管浸于制冷劑（如液氮）中，樣品管中的純吸附物質（氮?dú)猓┏尸F(xiàn)的飽和平衡蒸汽壓用P0 表示。液態純物質蒸汽所具有的壓力為其飽和蒸汽壓力時，汽液兩相即達到了相平衡。所以，真空飽和吸附，吸附壓力不可能大過吸附物質的飽和蒸汽壓，即相對壓力（P/P0）不可能大于1。

飽和蒸汽壓是吸附物質的一個重要性質，它的大小取決于物質的本性和溫度，與吸附層厚度、孔填充壓力以及孔中的毛細管凝聚有關。 飽和蒸汽壓越大，表示該物質越容易揮發。只有得到準確的氣體飽和蒸汽壓，通過吸附量與相對壓力P/P0 關系的精確表征才能進行準確的孔徑及比表面積分析。

48. 如何測量飽和蒸汽壓？

飽和蒸汽壓的大小與溫度相關。有多種實驗方法可以用于計算物理吸附過程中的飽和蒸汽壓。但是準確度最高的方法是在物理吸附實驗過程中在獨立的P0 管中連續測量飽和蒸汽壓。

通常吸附等溫線都是在液氮（77.35K）或液氬（87.27K ）溫度下測量，液氮、液氬放置于杜瓦瓶中，保持常壓。此時液體溫度不僅與壓力，更與液體純度相關。水蒸汽、氧氣以及空氣中的其它氣體組分均可影響液體純度，當液體純度降低則液體溫度也會隨之升高，溫度升高幅度0.1~0.2K 可導致飽和蒸汽壓上升10~20torr。在物理吸附過程中，當相對壓力為0.95 時，飽和蒸汽壓的誤差達5 torr 時，會導致孔徑計算的近10 %誤差。因此在物理吸附過程中準確、實時地測量飽和蒸汽壓是非常重要的。

具有獨立飽和蒸汽壓傳感器的儀器，能夠?qū)崟r(shí)監測P0 的變化，而對實驗過程不產生干擾。但是，若相對壓力中的飽和蒸汽壓并非取自該點平衡時刻的飽和蒸汽壓，則測量的精度依然會有很大折扣，這對微孔材料的微孔分布分析有著重要意義。

49. 物理吸附分析系統的進氣模式都有哪些？各有什么特點？

由于物理吸附分析系統測定的基礎數據是平衡吸附量與壓力的關系，因此我們必須設定一個量值，而測定另一個量值。這樣，就產生了兩種進氣模式：

(1) 定投氣量模式（設定縱坐標，測量橫坐標）：

由儀器采集壓力信息的方法稱之為“定投氣量方式”。該方法對于儀器硬件及固件設計的要求較低，是各個生產廠家廣泛使用的方法。該方法的一個亮點是可以擴展進行吸附動力學的相關研究以及低溫反應的相關研究，但對于常規的微孔孔徑分布分析，定投氣量方式存在如下不確定性：

 如果投氣量設置過小，得到的等溫線固然細節豐富，但是卻與實驗所花時間呈反比。如果投氣量設置偏大，等溫線上的部分信息就會丟失。

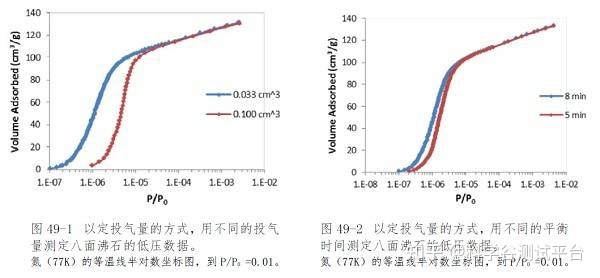

投氣量設置偏大，可以縮短測試時間，但并沒有達到真正的吸附平衡，造成吸附等溫線向右“漂移”，導致微孔分析的誤差（見圖49-1）。

IUPAC 在2015 年的報告中指出：太短的平衡時間會導致未平衡的數據生成，等溫吸附線移向過高的相對壓力。因?yàn)樵谡⒖字械钠胶馔欠浅Ｂ?，未平衡往往是在等溫線的極低相對壓力區域內容易發生的問題（見圖49-2）。

(2) 定壓力方式（設定橫坐標，測量縱坐標）：

由儀器采集并計算飽和吸附量的方法稱之為“定壓力方式”，該方法最大的優點是：由儀器內置程序計算各定義壓力下的吸附量，這種方法對于吸附量未知的樣品可以既快又準地得到吸附等溫線，尤其對于未知的微孔樣品。

快速、準確地測量與數據的準確性同樣具有重要實踐意義。但是，定壓力方式對內置程序設計要求極高，尤其是對于微孔定壓力測量（實驗起始相對壓力需達到10-7~10-5 量級），必須同時考慮飽和蒸汽壓、系統體積、樣品量等信息，具有其復雜性。不正確的“定壓力方式”宏命令編程設計很容易導致等溫線測量的偏差。

50. 吸附平衡條件是如何設置的？

在靜態容量法物理吸附實驗中，所謂吸附平衡是在一定的擴散時間內，體系中氣體壓力變化始終在允許誤差范圍內的狀態。它與投氣方式共同組成了物理吸附儀器測量準確度中最核心的環節。

若平衡時間不夠，則所測得的樣品吸附量或脫附量小于達到平衡狀態的量，而且前一點的不完全平衡還會影響到后面點的測定。例如，測定吸附曲線時，在較低相對壓力沒有完成的吸附量將在較高的壓力點被吸附，這導致等溫吸附線向高壓方向位移。由于同樣的影響，脫附曲線則向低壓方向位移，形成加寬的回滯環，或者產生不存在的回滯環。 對于微孔測量，由于其孔徑較小，需要的平衡時間相應增加。

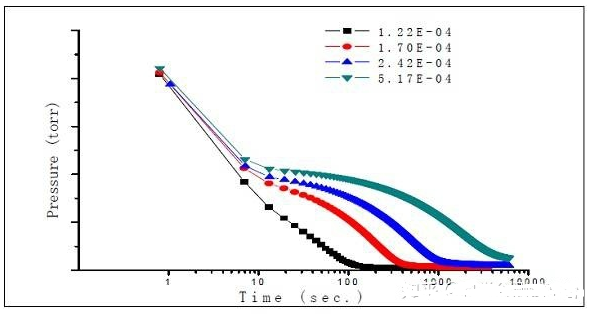

圖50 使用定投氣量方法進行柔性MOF材料吸附動力學研究中的代表性數據。

其中各條曲線均為儀器按設置投氣量投氣后，系統壓力隨時間的變化。起始段（< 10 秒）的壓力變化一般歸屬為氣體擴散及熱力學影響，之后的壓力變化則屬于由材料吸附性質引起的壓力變化。

綠色曲線代表平衡相對壓力為5.17 x 10-4時的系統壓力變化曲線，可以看到該曲線由前段的平臺期（時間10~ 100 s量級）、相對壓力下降區段及最終平衡區段（時間 > 5000 s）組成。只有當進氣后至少需要5000 s以上才有可能達到真正的吸附平衡，而在平臺期，無論其壓力變化是否在測量誤差許可范圍之內，均不代表材料真實的吸附狀態。應對材料以上特性，在設置平衡時間時必須能夠?qū)⑵胶鈺r(shí)間設置在5000 s以上才能夠得到材料真正的吸附信息。

如果說平衡時間（Equilibriumtime）規定的是達到平衡的最低時間要求，那么平衡壓力誤差（Tolerance）則是用于認定達到平衡時允許壓力變化范圍的參數。

這兩個參數共同決定了吸附平衡條件。隨著各種特色新材料的快速涌現，吸附平衡條件設置必須具有足夠的靈活性以適應不同類型材料分析的需求。例如，對于柔性MOF材料（也有人稱之為會呼吸的材料），由于其孔道結構變化需要相當長的時間，在實驗平衡條件設置時，必須能夠針對具體材料的孔道結構變化時間設定儀器的平衡時間（見圖50）。

因此，能否進行靈活的吸附平衡條件設置就成了衡量物理吸附儀器測量準確度的一個重要標準，這是進行高端復雜孔道材料研究的必要條件。

經典專著推薦：《Adsorption by Powders and Porous Solids-Principles, Methodology and Applications》版權聲明

本文來源：整理自最新出版的物理吸附基本知識的普及性讀物《物理吸附100問》，由吸附領域?qū)＜覘钫t編著。僅用于學術分享
