BET物理吸附常見問題(五)

51. 含有微孔的吸附等溫線是什么樣的？我們從中能得到哪些信息？

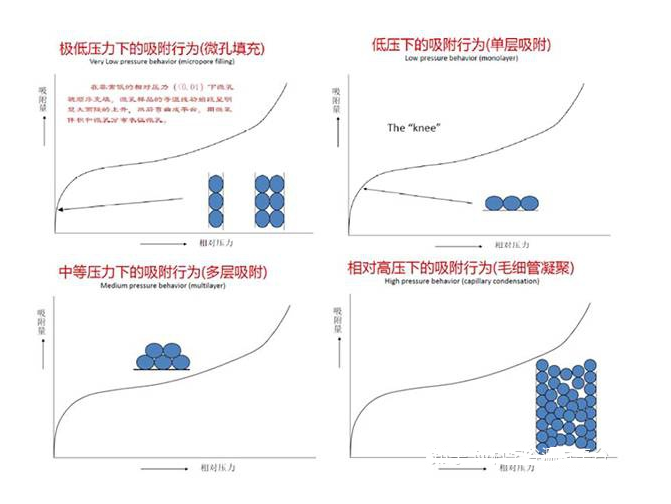

樣品一旦清潔后，就要轉移至外置的杜瓦瓶（或其它恒溫浴）中使其處于恒溫狀態。然后，使少量的氣體（被吸附物，即吸附質）逐步進入被抽真空的樣品管。進入樣品管的吸附質分子很快便到達固體樣品（即吸附劑）上每一個孔的表面。如果樣品既有微孔也有介孔，那么其吸附等溫線應該包含如下幾個階段：

1) 極低壓力下的微孔填充（相對壓力小于0.01）區：含微孔樣品的等溫線初始段呈明顯大而陡的上升，然后彎曲成平臺。這一段曲線的數據可以表征微孔體積和微孔分布。因?yàn)槠淇讖浇咏跉怏w分子直徑，所以選擇正確的吸附質氣體是十分必要的。

2) 單層吸附區：隨著越來越多的氣體分子被導入系統，當微孔被填滿，吸附質分子會在整個吸附劑表面形成一個薄層。吸附等溫線呈現像膝蓋似的彎曲。

3) 多層吸附區：緊接著吸附曲線進入平臺區，表明在這里發生了表面多層吸附。BET 理論恰恰需要在這個階段的吸附曲線數據計算比表面積。

4) 毛細管凝聚區：當相對壓力大于0.4時，持續地多層吸附伴隨著毛細管凝聚過程。毛細管凝聚即在孔道中的被吸附氣體隨分壓比增高轉化為液體的過程，描述這一過程的經典方程是開爾文方程。該方程量化了平衡氣體壓力與可以凝聚氣體的毛細管尺寸的比例。利用Barrett,Joyner and Halenda (BJH) 法等計算方法可以根據平衡氣體壓力計算孔徑，得到累積的或微分孔徑分布圖。

隨著吸附質平衡壓力趨于飽和，吸附劑的孔道將被吸附質完全填充。如果知道吸附質的密度，就可以計算出其所占的體積，然后就可以相應地計算出樣品的總孔體積。如果此時我們將吸附過程逆向操作，從系統中逐步減少氣體量，就可以得到脫附等溫線。

由于吸附和脫附的機理不同，吸附和脫附等溫線很少能夠重疊。等溫線的回滯現象與固體顆粒的孔形有關

52. 吸附等溫線都有哪些類型？

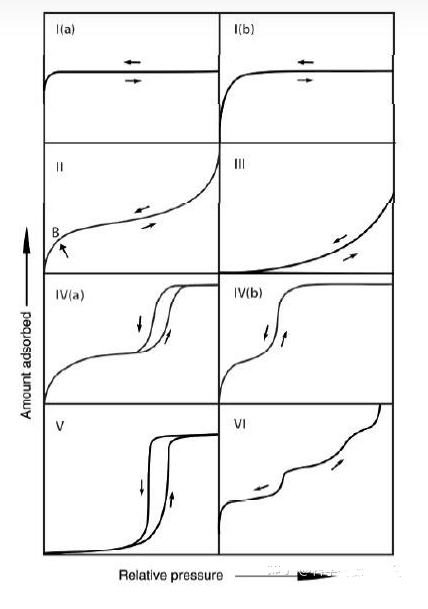

在1985年，IUPAC建議物理吸附等溫線分為六種類型。然而，經過30年的發展，各種新的特征類型等溫線已經出現，并證明了與其密切相關的特定孔結構。所以，于2015年，IUPAC更新了原有的分類。新規范的主要變化是I類、IV類吸附等溫線增加了亞分類，用孔寬代替了孔徑。所提出的新的物理吸附等溫線分類如下圖。

53. I 類吸附等溫線都有哪些特點？哪種多孔材料表現為I 類吸附等溫線？

I型等溫線彎向P/P0軸，其后的曲線呈水平或近水平狀，吸附量接近一個極限值，是典型的Langmuir等溫線。吸附量趨于飽和是由于受到吸附氣體能進入的微孔體積的制約，而不是由于內部表面積。在P/P0非常低時吸附量急劇上升，這是因?yàn)樵讵M窄的微孔（分子尺寸的微孔）中，吸附劑-吸附物質的相互作用增強，從而導致在極低相對壓力下的微孔填充。但當達到飽和壓力時（P/P0>0.99），可能會出現吸附質凝聚，導致曲線上揚。

微孔材料表現為I類吸附等溫線。對于在77K的氮?dú)夂?7K的氬氣吸附而言，

I(a): 是只具有狹窄微孔材料的吸附等溫線，一般孔寬小于1nm。

I(b): 微孔的孔徑分布范圍比較寬，可能還具有較窄介孔。這類材料的一般孔寬小于2.5nm。

具有相對較小外表面的微孔固體（例如，某些活性炭，沸石分子篩和某些多孔氧化物）具有可逆的I型等溫線。其特點是吸附很快達到飽和。

54. II 類吸附等溫線都有哪些特點？哪種多孔材料表現為II 類吸附等溫線？

無孔或大孔材料產生的氣體吸附等溫線呈現可逆的II 類等溫線。

其線形反映了不受限制的單層-多層吸附。如果膝形部分的曲線是尖銳的，應該能看到拐點B ，它是中間幾乎線性部分的起點—— 該點通常對應于單層吸附完成并結束；如果這部分曲線是更漸進的彎曲（即缺少鮮明的拐點B），表明單分子層的覆蓋量和多層吸附的起始量疊加。

當P/P0=1 時，還沒有形成平臺，吸附還沒有達到飽和，多層吸附的厚度似乎可以無限制地增加。

55. III 類吸附等溫線都有哪些特點？哪種多孔材料表現為III 類吸附等溫線？

III型等溫線也屬于無孔或大孔固體材料。它不存在B點，因此沒有可識別的單分子層形成；吸附材料-吸附氣體之間的相互作用相對薄弱，吸附分子在表面上在最有引力的部位周邊聚集。對比II型等溫線，在飽和壓力點（即，在P/P0=1處）的吸附量有限。

56. IV 類吸附等溫線都有哪些特點？哪種多孔材料表現為IV 類吸附等溫線？

IV型等溫線是來自介孔類吸附劑材料（例如，許多氧化物膠體，工業吸附劑和介孔分子篩）。介孔的吸附特性是由吸附劑-吸附物質的相互作用，以及在凝聚狀態下分子之間的相互作用決定的。在介孔中，介孔壁上最初發生的單層-多層吸附與II型等溫線的相應部分路徑相同，但是，隨后在孔道中發生了凝聚?？啄凼沁@樣一種現象：一種氣體在壓力P小于其液體的飽和壓力P0時，在一個孔道中冷凝成類似液相。 一個典型的IV型等溫線特征是形成最終吸附飽和的平臺，但其平臺長度是可長可短（有時短到只有拐點）。

IVa 型等溫線的特點是在毛細管凝聚后伴隨回滯環。當孔寬超過一定的臨界寬度，開始發生回滯?？讓捜Q于吸附系統和溫度，例如，在筒形孔中的氮?dú)?77K和氬氣/87K吸附，臨界孔寬大于4nm。

具有較小寬度的介孔吸附材料符合IVb型等溫線，脫附曲線完全可逆。原則上，在錐形端封閉的圓錐孔和圓柱孔（盲孔）也具有IVb型等溫線。

57. V 類吸附等溫線都有哪些特點？哪種多孔材料表現為V 類吸附等溫線？

在P/P0 較低時，V型等溫線形狀與III型非常相似，這是由于吸附材料-吸附氣體之間的相互作用相對較弱。在更高的相對壓力下，存在一個拐點，這表明成簇的分子填充了孔道。例如，具有疏水表面的微/介孔材料的水吸附行為呈V型等溫線。

58. VI 類吸附等溫線都有哪些特點？哪種多孔材料表現為VI 類吸附等溫線？

VI型等溫線以其臺階狀的可逆吸附過程而著稱。這些臺階來自在高度均勻的無孔表面的依次多層吸附，即材料的一層吸附結束后再吸附下一層。臺階高度表示各吸附層的容量，而臺階的銳度取決于系統和溫度。

在液氮溫度下的氮?dú)馕?，無法獲得這種等溫線的完整形式。VI型等溫線中最好的例子是石墨化炭黑在低溫下的氬吸附或氪吸附。

59. 為什么很多吸附等溫線都有回滯環？它是怎么產生的？

在許多等溫線類型中存在多種回滯環。2015年，國際純粹與應用化學聯合會（IUPAC）在其報告中對回滯環的來源進行了闡述。

處于物理吸附等溫線的多層吸附范圍內的永久性的回滯環通常與毛細管凝聚有關，重現性較好，這種形式的回滯是由于吸附亞穩態和/或網狀分子結構的影響。在一個開放的孔道中（通孔，如圓柱形的幾何形狀），凝聚的延遲是多層吸附氣體的亞穩態造成的，這類孔的回滯環吸附分支部分同時存在氣-液相變和可逆的液-氣相變的兩種狀態，而沒有達到熱力學平衡狀態。由于蒸發過程不涉及成核，脫附階段相當于可逆的液-氣相變。因此，如果孔被液體狀的凝聚物所填充，熱力學平衡是建立在脫附曲線的。

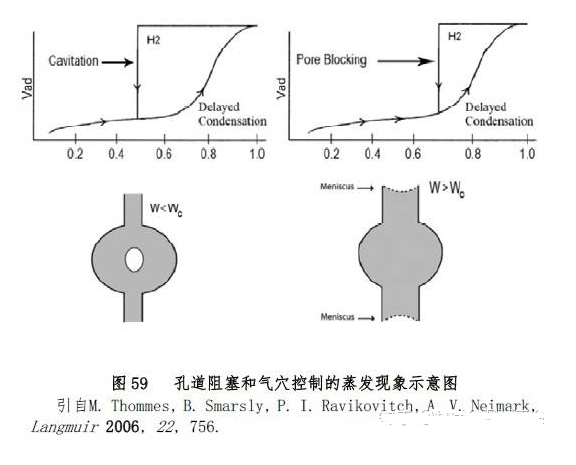

在更復雜的孔隙結構中，脫附路徑通常取決于網絡效應和各種形式的孔道阻塞（圖59）。如果寬孔都只能通過狹窄的孔頸通道連接外表面（例如，墨水瓶孔形），就會發生回滯現象。寬孔的填充和以前一樣，但在脫附階段，孔道一直保持充滿狀態，直到在較低的蒸汽壓下，狹窄的孔頸中的吸附氣體先蒸發騰空，寬孔中的吸附質才可能蒸發脫附。在一個孔網結構中，脫附蒸汽壓取決于孔頸的尺寸和空間分布。如果孔頸直徑不是太小，孔網可以在到達一個相對壓力下開始騰空，這個壓力點相當于特征性的滲透閾值。這樣，我們可以從等溫線的脫附分支上獲得有關孔頸大小的有用信息。

理論和實驗研究表明，如果孔頸寬度（W）小于臨界尺寸（Wc，在77K的氮吸附是大約5-6nm的孔喉），由墨水瓶肚的較大孔脫附還存在氣穴效應機理（即在亞穩態凝聚流體中自發成核和生成氣泡，見圖59左）。例如，在某些微介孔二氧化硅、介孔沸石、粘土，以及某些活性炭中已經發現氣穴控制的蒸發現象。與孔道阻塞/滲流控制蒸發相反, 在氣穴存在的情況下，無法獲得孔喉直徑及其分布等定量信息。

60. 等溫吸附線的回滯環都有哪些類型？

2015年，國際純粹與應用化學聯合會（IUPAC）在其報告中對回滯環進行了重新分類，將原來的四類增加為五類。如上圖。

經典專著推薦：《Adsorption by Powders and Porous Solids-Principles, Methodology and Applications》版權聲明

本文來源：整理自最新出版的物理吸附基本知識的普及性讀物《物理吸附100問》，由吸附領域?qū)＜覘钫t編著。僅用于學術分享
