XRD分析Jade系列教程之晶粒尺寸計算教程（六）

（1、2）jade簡介及基本操作教程：

https://sousepad.com/h-nd-2409.html#_np=2_782

（3）、jade物相檢索操作教程：

https://sousepad.com/h-nd-2410.html#_np=2_782

（4）、 物相定量操作：

https://sousepad.com/h-nd-2411.html#_np=2_782

（5）、晶胞參數精確計算：

https://sousepad.com/h-nd-2412.html#_np=2_782

本教程主要包括以下幾個部分：

1、jade簡介

2、jade基本操作教程

3、jade物相檢索操作教程

4、jade物相定量計算操作教程

5、jade晶胞參數精確計算操作教程

6、jade晶粒尺寸計算操作教程

7、殘余應力計算操作教程

8、全譜擬合精修教程

——01衍射線為什么變寬?——

1.1 衍射線還是衍射峰?

●衍射儀使用的是近似平行光

●衍射儀使用的是平板樣品而不是表面彎曲的晶面

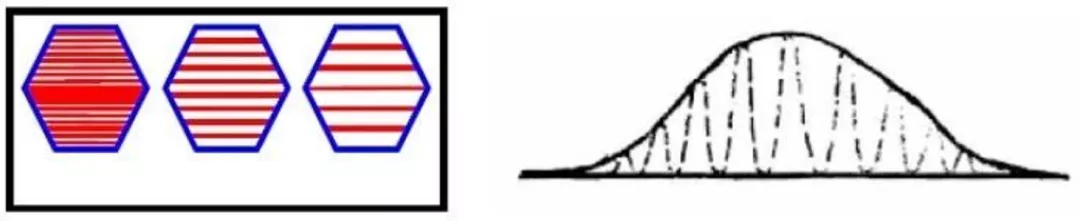

●實際晶體是“嵌鑲塊結構”，晶體由許多嵌鑲塊組成，每個嵌鑲塊內是完整的，嵌鑲塊造成晶體點陣的不連續性

●結論:

-衍射儀得到的衍射線不是一條衍射線而是一個具有一定寬度的衍射峰

-取衍射峰一半高度的寬度作為衍射峰的寬度度量，稱為“半高寬”

-衍射峰面積除以高度得到的是積分寬度

-這個寬度稱為“儀器寬度”一b

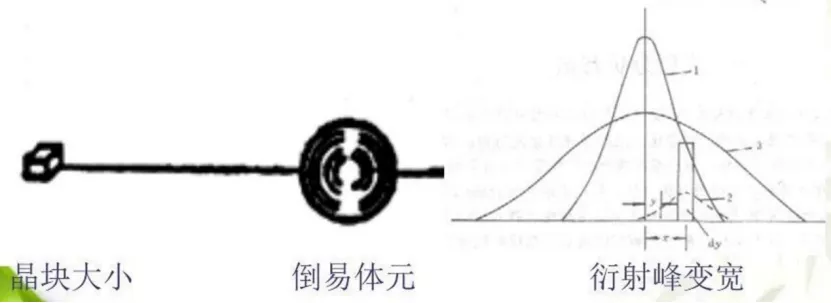

1.2 晶粒細化→衍射峰變寬

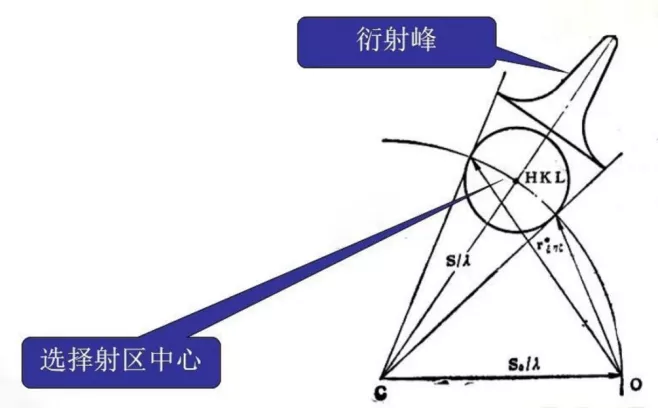

●選擇反射區的中心是嚴格滿足布拉格定律的倒易陣點

●選擇反射區的大小和形狀是由晶體的尺寸決定的

當晶塊(嵌鑲塊、亞晶)尺寸小于100nm時，相當于相干散射區三維尺度上的晶胞數都很小，所對應的倒易陣點變?yōu)榫哂幸欢w積的倒易體元，其選擇反射區比普通的要更大

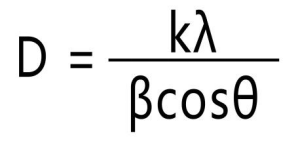

●謝樂方程:

●公式的推導方法不同，式中k=0.89或0.94，但實際應用中一般取k=1

●β是指因?yàn)榫Я＜?xì)化導致的衍射峰加寬部分，單位為弧度

●晶塊尺寸D=md，其中d是垂直(HKL)晶面方向的晶面間距，m是晶塊在這個方向包含的晶胞數

●由于不同晶面的d值和m不同，因此不同(HKL)晶面測量出來的D值也會有差別

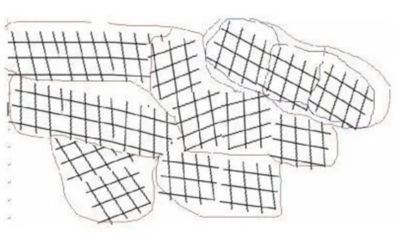

一個粉晶顆粒的微結構

1.3 晶格畸變→衍射峰變寬

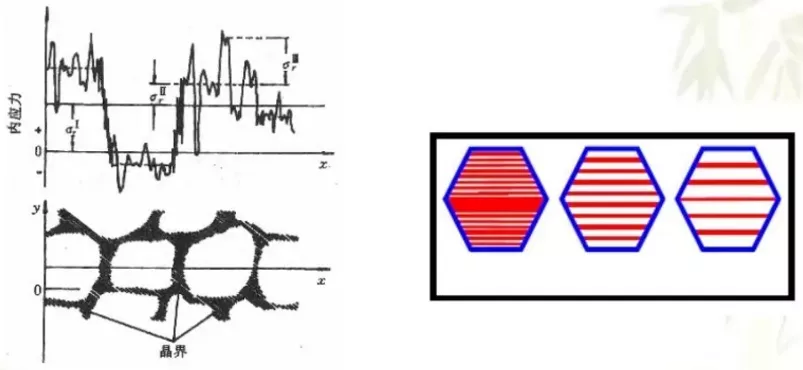

●金屬材料在加工和熱處理過程中，有點陣畸變、亞晶粒細化及層錯等微觀變化

●材料的微觀變化可以解釋材料的物理與力學性能的變化

●材料的微觀變化可以通過兩種方法來觀察或測量

■透射電鏡觀察:直觀，但只能觀察到微區

■X射線衍射線形分析:制樣簡單，測量范圍大，測量結果為被測區域的統計平均值

●晶塊尺寸范圍內的微觀應力或晶格畸變，能導致晶面間距發生對稱性改變d±△d

●晶面間距是倒易矢量的倒數，晶面間距變化△d,必然導致倒易矢量產生相應的波動范圍，倒易球成為具有一定厚度的面殼層，當反射球與倒易球相交時，得到寬化的衍射線

●晶面間距改變d±△d，導致衍射角有相應變化

●衍射線的半高寬

●兩邊微分并整理可得:

●微觀應變和微觀應力計算公式：

●如果用晶面間距的相對變化來表達晶格畸變，則只要從實驗中測得衍射線的加寬β，就可以計算出晶格畸變量△d/d和微觀應力σ

——02如何計算加寬?——

2.1 B,b,β

●衍射峰的實際測量寬度稱為實測寬度B

●b是與儀器的實驗條件相關的特性，稱為儀器寬度

●β相對于儀器寬度b的增量稱為“加寬”

●B,b,β三者之間不是簡單的加和效應，而是一種復雜的卷積關系

2.2 B,b,β的關系

●材料實測的衍射線寬度(B)和物理寬度(β)以及儀器寬度之間存在如下的關系:

■g(x):儀器寬化線形函數

■f(x):物理寬化線形函數

●此式稱為瓊斯( F.W.Jones)關系式
2.3 解卷積的三種方法

-近似函數法-傅利葉變換法-方差法

2.4 近似函數法

●f(x)和g(x)的選擇

—f(x)和g(x)可選用以下三種函數的任意組合，不同組合計算得到的B、β和b之間存在不同的關系

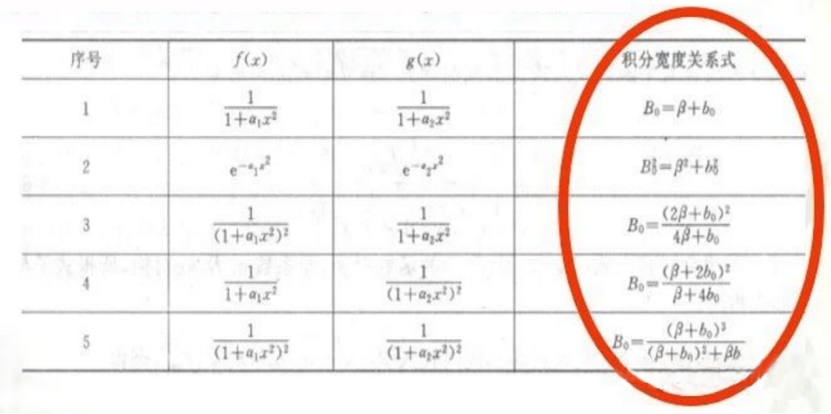

表1可選峰形函數及B、β和b的關系

——03計算晶粒尺寸?——

●納米材料(晶粒小于100nm)的制備是當前的重要研究課題

●一般認為納米粉體中不含有其它因素引起的衍射峰加寬

●物理寬度β的計算公式

●n取1-2之間的數，用柯西函數時，n=1，用高斯函數時,n=2。其它函數及其組合，則1<n<2。

用謝樂公式計算晶粒尺寸的實驗步驟

1) 測量?jī)x器寬度-測量一個粗晶粒(且無畸變，不會引起其它線形寬化)樣品的衍射譜，計算其衍射峰寬度，作為儀器寬度b-嚴格地選用與待測樣品同質的粗晶退火樣作為標樣，為簡化實驗程序，一般實驗室選用粗晶硅樣品作為標準樣品來計算儀器寬度b

●注意:

-不同衍射儀的儀器寬度b是不同的

2）測量樣品的衍射譜并計算實測寬度和物理寬度

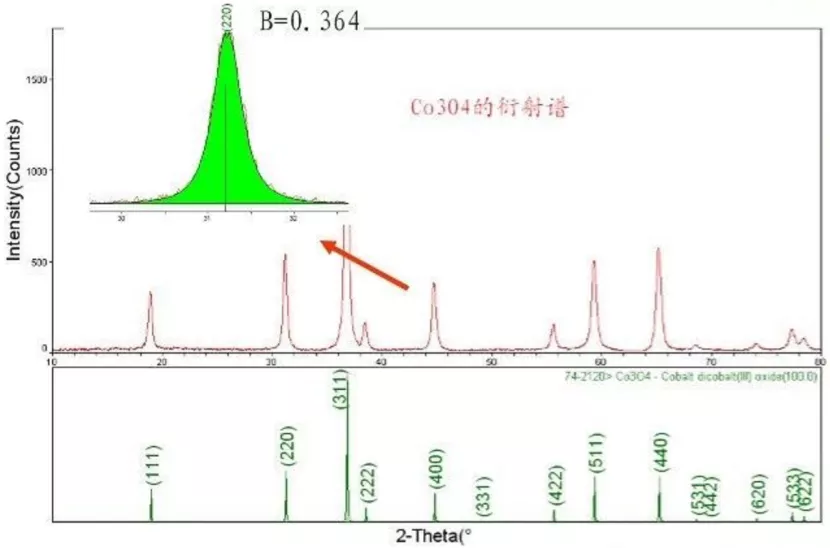

選擇樣品的(220) 面作為測量面已知20=31.2°時，儀器寬度b=0.124°測得實測寬度B=0.364°β=B-b=0.364° -0.124° =0.240°   =0.00419(rad)

3) 計算晶粒大小

將數據代入謝樂公式:

已知CO3O4的(220)面的面間距d=0.28581nm，則:m=D/d=133。即晶粒在(220) 面上有133個單胞大小

——04 晶格畸變與晶粒細化同時存在?——

4.1 材料加工的一般情況

●材料在加工過程中會產生晶塊尺度范圍內的晶格畸變，同時也可能由于加工造成晶塊破碎，即晶塊細化

●因此，在研究材料加工對衍射線形影響的時候，必須同時考慮兩種因素的同時存在

●當兩種衍射線加寬因素都存在時，其作用效果也是卷積關系

4.2 近似函數f(x)和g(x)的選擇依據

●實測線形與計算線形作比較.?利用f(x)和g(x)函數，計算理論線形，將理論線形與實測線形相比較，選擇線形相近的函數?應用電子計算機計算選擇近似函數，現代X射線衍射儀的軟件系統中都帶有峰分離擬合軟件

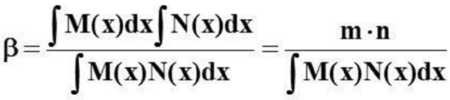

4.3 亞晶粒細化寬度與點陣畸變寬度的分離

■計算公式同儀器寬度與物理寬度的計算

■M(x):晶粒細化線形函數

■N(x):晶格畸變線形函數

4.4 M(x)和N(x)函數的選擇

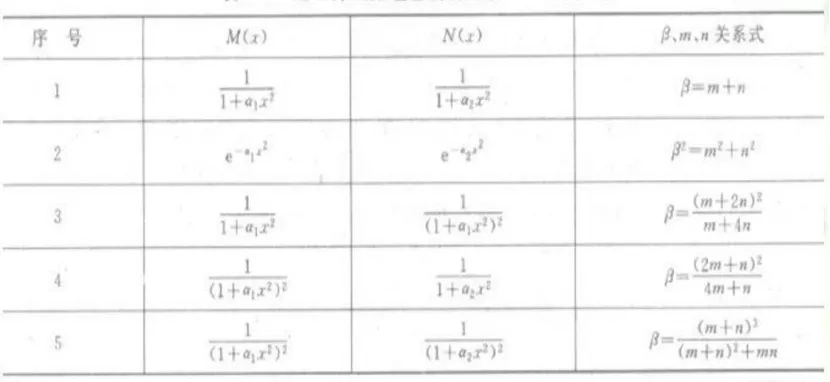

選擇不同的M(x)和N(x)組合，得到不同的β、m、n關系式表

2可選M(x),N(x)函數及β和m,n的關系

M(x)和N(x)函數的選擇依據

■數據擬合：由計算機軟件計算并繪制出M(x)和N(x)的擬合曲線，與實測譜線對比，找出最佳組合

■經驗使用：鋼材冷加工多選用組合1；高碳鋼淬火一般使用組合2
4.5 晶粒尺寸(D)和晶格畸變(ε) 與線形寬化的關系

4.6 峰分離步驟

1)測量出衍射峰，分離出Kα1和Kα2

2)從Kα1峰中量出峰寬B

3)從B中分離出儀器寬度b和加寬β

4)從β中分離出m,n

5)按公式計算晶粒尺寸D和微應變ε

——05 三種解卷積的近似函數法?——

5.1 柯西分布法霍爾曾假定，晶塊細化和晶格畸變兩種效應所造成的強度分布都接近柯西分布

5.2 高斯分布法

5.3 雷薩克法（解析法）

●為求解m，n必須得到兩個b

●在同一試驗條件下，對同一試樣測量高角和低角兩條譜線,為減少分析誤差,兩條譜線之間的角距離越大越好，當然也要兼顧譜線衍射強度的可測性可得：

解方程組可得到，m1, m2, n1, n2的唯一解考慮分析精度,只須求出m1，n2晶粒尺寸D和晶格畸變ε的計算公式:

——06 實驗操作步驟(柯西法,高斯法)——

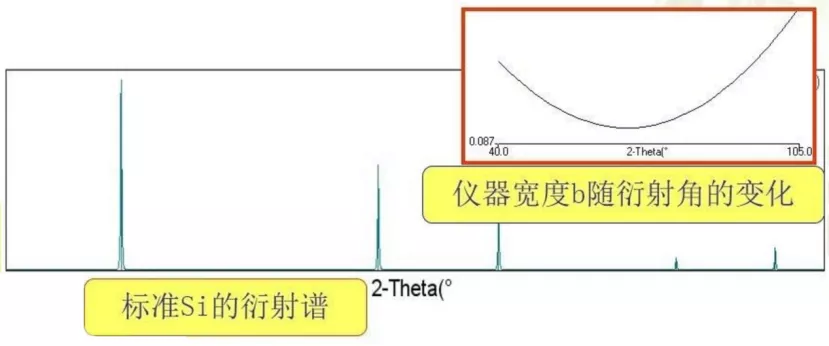

1)       作儀器寬度曲線測量一個標準樣品的衍射譜，就能擬合出一條儀器寬度隨衍射角變化的曲線，從而可以了解任意衍射角的儀器寬度b

2)       測量樣品的衍射譜，并作曲線擬合

3)       觀察擬合報告，即可看到“晶粒大小”

4-1) 單擊Size-Strain Plot按鈕，測出平均晶粒大小和微應變(高斯函數n=2)

4-2) 單擊Size-Strain Plot按鈕，測出平均晶粒大小和微應變(柯西函數n=1)

5) 三種情況的判斷

■當β2/β1 =cosθ1/cosθ2時，表明譜線寬化主要是亞晶粒細化的效應，點陣畸變的影響很小，此時，圖中的數據點分布在一條水平線上

■當β2/β1=tanθ2/tanθ1時，表明譜線寬化主要是點陣畸變的效應，亞晶粒細化的影響很小。此時，數據點在一條斜線上，而且過原點(截距為0,D=∞)

■一般情況為同時有微觀應變和晶粒細化存在，截距為正值( 如果截距為負值，數據測量有錯誤)

——07 幾個注意事項——

關于解卷積：

●實驗中要減小幾何寬化，以降低b的相對誤差。為此要求測角儀狀態好，盡量提高功率，用小狹縫得到小的幾何寬化b

●用半高寬法著重考慮較大晶粒的貢獻，忽略細小晶粒的貢獻;而勞厄積分寬度則大小晶粒的效應都考慮了

●近似函數法只有在保證B/b>3時才能得到好的結果

●為了盡量增加B/b值，標樣處理是個關鍵

●X射線小角度散射強度及分布與試樣中的粒子的形狀，大小緊密相關。Jade按下列公式進行計算

●d稱為反卷積參數，可以定義為1-2之間的值

●峰形接近于高斯函數，設為2

●接近于柯西函數，則取d=1

●d的取值大小影響實驗結果大小和誤差

關于晶粒尺寸：

●采用謝樂公式計算晶粒大小實際上是將衍射學中的“嵌鑲塊”的概念換成了“晶粒”，這是假定沒有亞晶存在的情況下使用的

●謝樂公式中的系數k值是一一個接近于1但不等于1的數，β的計算精確度也依賴于峰形函數的選擇。因此，計算結果不是一個絕對準確的數值，而只能作為相對值的參考。

●不同衍射面的計算值是不相同的，可以通過多個晶面的衍射譜寬度來計算晶粒大小，然后再作平均，稱為“平均晶粒大小”

●謝樂公式只適用于晶粒尺寸小于100nm的晶粒細化

●亞晶粒尺寸與通常意義上的粉末粒度具有本質的區別

關于謝樂方程：

謝樂方程

●計算晶塊尺寸時，一般采用低角度的衍射線

●如果晶塊尺寸較大，可用較高衍射角的衍射線

●晶粒尺寸在30nm左右時，計算結果較為準確

●此式適用范圍為<100nm

●只存在晶粒細化的樣品，衍射峰寬化與衍射角的余弦成反比

關于微應變：

●宜用高角度衍射線

●只存在微應變的樣品衍射峰寬化與衍射角正弦成正比
